7-Zoll Custom CAN ID Smarte TFT-Display,Touchscreen
Modellnummer WL0F0007000A8GAACSA00
►TFT Größe: 7 Zoll
►TFT Auflösung: 1024×600 Punkten
►TFT Betrachtungsrichtung:85/85/85/85(IPS)
►Kommunikationsschnittstelle: CAN bus
►Protokoll: Custom CAN ID
►TFT Touchscreen: Kapazitiver Touchscreen
►Helligkeit (cd/m²): 450
Beschreibung
Das Modell WL0F0007000A8GAACSA00 ist ein TFT-Display der 7-Zoll-Smart-Display-CAN-Serie, welches das CANopen-Protokoll über einen CAN-Bus-Befehl zur Darstellung der Anzeigeinhalte an einem Monitor und zur Rückgabe von Touch-Ereignisdaten mit Protokollobjekten ausführen kann. Das Modell WL0F0007000A8GAACSA00 verfügt über ein standardmäßiges 7-Zoll-IPS-TFT-Modul WF70A8TYAHLNGB und eine 4-schichtige PCBA mit integriertem Firmware-Code, der vom WINSTAR-F&E-Team entwickelt wird. Das TFT der 7-Zoll-Smart-Display-CAN-Serie ist ein nutzerfreundliches Produkt, mit dem Nutzer ihre eigene UI auf kostengünstige Weise erstellen können, ohne auch nur eine Zeile Code schreiben zu müssen. Dieses 7-Zoll-Smart-Display kann Computer mit USB2CAN-Dongle oder Raspberry Pi (+PiCAN2) oder sogar eine MCU, wie Arduino (+CAN-Adapter), als Host-Plattform nutzen. WINSTAR entwickelte bereits Windows-Apps (GUI und GUI Builder) zur Gestaltung der grafischen Nutzeroberfläche (GUI) eines Smart-Displays. Die Software WINSTAR GUI Builder ermöglicht Kunden die Simulation ihres UI-Designs durch Verwendung einer Widget-Vorschau-Funktion, die sich durch Ziehen und Ablegen bedienen lässt; darüber hinaus können Kunden ihre idealen UI-Objekte mit dieser Software eigenständig erstellen und anschließend zur Prüfung des UI-Designs die Simulation starten, ohne ein Hardware-Modul zu benötigen. Die Software WINSTAR GUI Builder wird nur von Windows-Systemen unterstützt; sie folgt dem Konzept der Echtzeitdarstellung, „What You See Is What You Get“ (WYSIWYG).
Smart-Display-Produkte wurden mittels Unterstützung von ST-Entwicklungstools, z. B. TouchGFX und STM32CubeIDE, mit dem STMicroelectronics- (ST) Controller entworfen. Sie können mit ST-Tools, neben GUI Builder, auch Smart-Display-Module von WINSTAR entwerfen.
- TouchGFX: Ein hochentwickeltes, kostenloses Programmiergerüst für Grafiksoftware, das für STM32-Mikrocontroller optimiert wurde.
- STM32CubeIDE: Eine hochentwickelte C/C++ Entwicklungsplattform mit peripherer Konfiguration, Codeerzeugung, Codekompilierung sowie Debug-Funktionen für STM32-Mikrocontroller und Mikroprozessoren.
- STM32CubeMX: Ein Grafiktool, mit dem sich STM32-Mikrocontroller mühelos konfigurieren lassen und mit dem der entsprechende Initialisierungs-C-Code für den Arm® Cortex®-M-Kern oder einen partiellen Linux®-Gerätebaum für den Arm® Cortex®-A-Kern schrittweise erzeugt werden kann.
- STM32CubeProg: Ein Alles-in-Einem-Softwaretool für mehrere Betriebssysteme zur Programmierung von STM32-Produkten. Es bietet über einen leicht nutzbaren und effizienten Kontext zum Lesen, Schreiben und zur Verifizierung von Gerätespeicher mittels Debug-Schnittstelle (JTAG und SWD) und Bootloader-Schnittstelle (UART, USB DFU, I2C, SPI und CAN).
We’ve also pushed the sample code on Github for your ST platform design reference: Link für GitHub
Die Smart-Display-CAN-Serie von WINSTAR ist eine wirklich „smarte“ Wahl für Kunden. Die neu veröffentlichten 7-Zoll-Smart-Display-CAN-TFTs bieten zahlreiche wichtige Funktionen und Merkmale:
- +12-V-Stromversorgungseingang, der Stromverbrauch beträgt etwa 6 W.
- Power-On Self-Test und Startbildschirm.
- CAN-Bus-Kommunikationsschnittstelle.
- Unterstützt Custom CAN ID-Protokoll, Standard-Baudrate bei 250 KB.
- Integrierter Flash-Arbeitsspeicher speichert Schriften und Object-Dictionary-Daten.
- Unterstützt projiziert-kapazitiven Touchscreen (PCAP).
- Integrierter Summer.
- HOST kann auf mehreren Plattformen verwendet werden, z. B. Computer (mit USB-zu-CAN-Dongle), MCU, Raspberry Pi (mit PiCAN2).
- Gestalten Sie die Nutzeroberfläche mit WINSTARs GUI Builder, ohne auch nur eine Zeile Code schreiben zu müssen! (►Link zur Vorstellung von GUI Builder)
Wir bieten auch ein Demo-Set mit allen benötigten Zubehörteilen an, um Ihr GUI-Design auf den Displays umzusetzen.

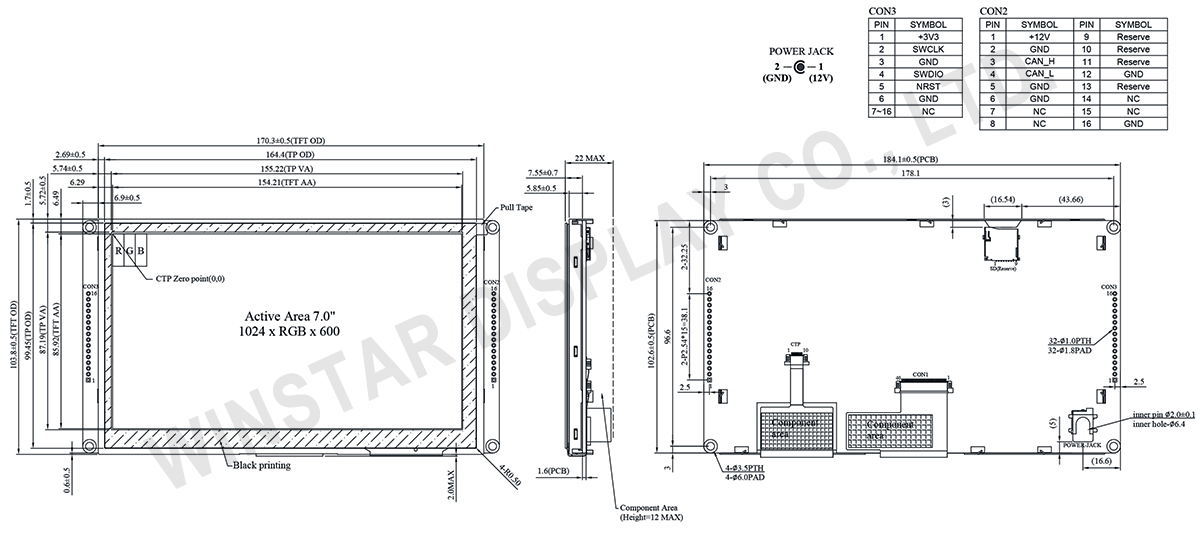

Zeichnung
Technische Daten
Allgemeine Spezifikationen
Allgemeine Spezifikationen
Artikel | Standardwert | Einheit |
---|---|---|
Operating voltage | 5~16V | Vdc |
Communication Interface | CAN bus | Vpp |
MCU | STM32F746 216MHz | N/A |
Flash-Arbeitsspeicher | 16 | MB |
SDRAM Frequency | 166 | MHz |
Größe (Diagonale) | 7 | Zoll |
Punktmatrix (Auflösung) | 1024 x RGBx600(TFT) | dot |
Abmaße der modul | 169.9(W) x 103.4(H) x 5.6(D) | mm |
Aktiver Bereich (AA) | 154.2144 x 85.92 | mm |
Punktabstand | 0.1506 x 0.1432 | mm |
Helligkeit | Mindestwert: 400; typischer Wert: 450 | cd/m2 |
LCD-Typ | LED, schwarz, Transmissiv | |
Betrachtungsrichtung | 85/85/85/85(IPS) | |
Aspect Ratio | 16:9 | |
Touchscreen | projiziert-kapazitiven Touchscreen | |
Oberfläche | Glanz |
Absolute Maximum Ratings
Artikel | Symbol | Mindestwert | typischer Wert | Maximalwert | Einheit |
---|---|---|---|---|---|
Betriebstemperatur | TOP | -20 | - | +70 | ℃ |
Lagertemperatur | TST | -30 | - | +80 | ℃ |
Electrical Characteristics
Artikel | Symbol | Zustand | Mindestwert | typischer Wert | Maximalwert | Einheit |
---|---|---|---|---|---|---|
Supply Voltage | VCI | - | 5 | 12 | 16 | V |
Supply Current | I(mA) | - | - | 490 | - | mA |
BOM
Artikel | Description |
---|---|
LCM | WF70A8TYAHLNGB# |
PCBA | SV10007R00AAA00N0100 |
Interface Pin Function
CON2 definition:
Pin | Symbol | Funktion |
---|---|---|
1 | +12V | Power supply12V input |
2 | GND | Power supply GND input |
3 | CAN_High | CAN bus D+ |
4 | CAN_Low | CAN bus D- |
5 | GND | Power supply GND input |
6 | GND | Power supply GND input |
7 | NC | - |
8 | NC | - |
9 | Reserve | - |
10 | Reserve | USART RX interface(Reserve) |
11 | Reserve | USART TX interface(Reserve) |
12 | GND | GND |
13 | Reserve | - |
14 | NC | - |
15 | NC | - |
16 | GND | GND |
CON3 definition:
Pin | Symbol | Funktion |
---|---|---|
1 | +3V3 | 3.3V power for JTAG interface |
2 | SWCLK | CLK pin for JTAG interface |
3 | GND | GND for JTAG interface |
4 | SWDIO | Data pin for JTAG interface |
5 | NRST | Reset pin for JTAG interface |
6 | GND | GND |
7~16 | NC | - |
