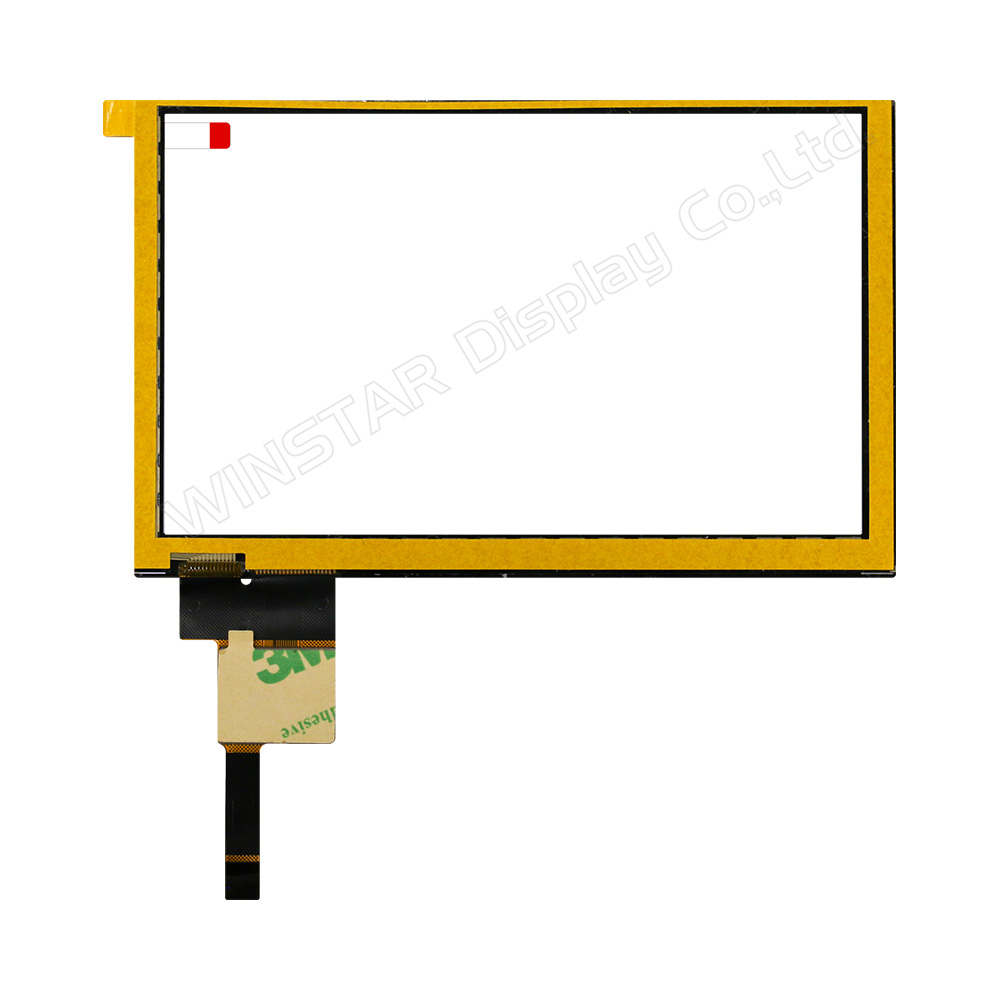

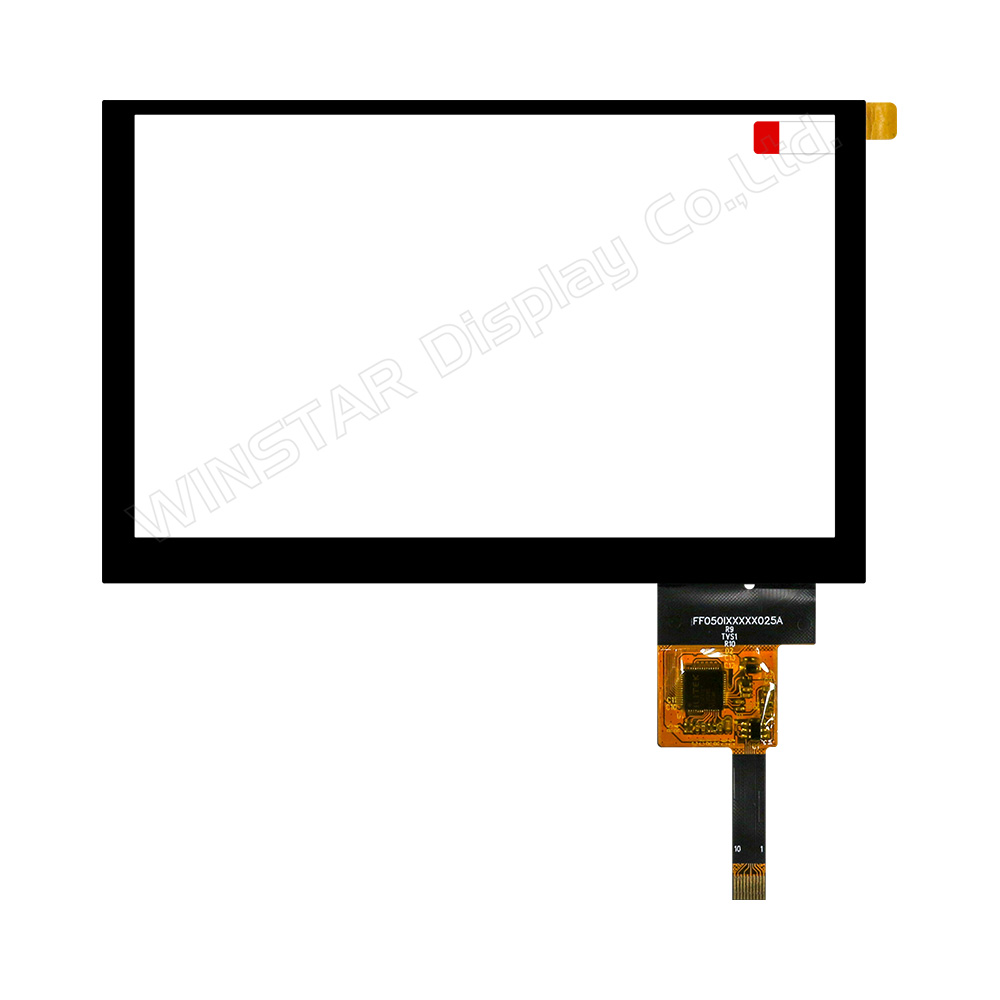

規格說明
特色
| NO. |
項目 |
產品規格 |
| 1 |
類型 |
電容式觸控面板(PCAP) |
| 2 |
輸入模式 |
手指 |
| 3 |
連接器 |
COF-IIC |
規格說明
| NO. |
項目 |
產品規格 |
單位 |
| 1 |
觸控面板尺寸 |
5.0(對角線) |
吋 |
| 2 |
結構 |
CTP |
|
| 3 |
檢視區域 |
109.00(H)x65.60(V) |
mm |
| 4 |

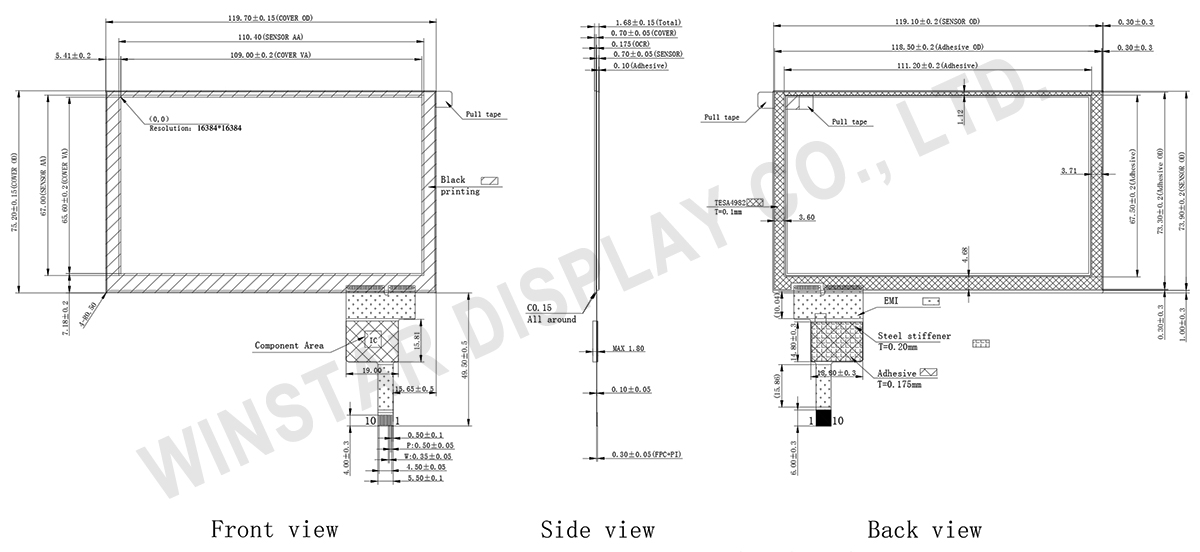

外型尺寸 |
119.70(H)x75.20(V)x1.68(D) |
mm |
Pin功能定義
| Pin No. |
符號 |
I/O |
產品敘述 |
| 1 |
VSS |
--- |
System ground |
| 2 |
VDDT |
--- |
Power supply |
| 3 |
SCL |
I/O |
I2C clock signal |
| 4 |
NC |
--- |
No Connection |
| 5 |
SDA |
I/O |
I2C data signal |
| 6 |
NC |
--- |
No Connection |
| 7 |
RST |
I |
External reset signal, active low |
| 8 |
NC |
--- |
No Connection |
| 9 |
INT |
O |
Interrupt signal, active low, asserted to request
Host start a new transcation |
| 10 |
VSS |
--- |
Ground ground |
IC 規格
| NO. |
項目 |
規格 |
| 1 |
驅動IC |
ILI2130 |
| 2 |
支援點數 |
5 |
| 3 |
介面 |
I2C |
| 4 |
電源電壓 |
3.3V |
FW：FN050IGRGXX025A_ILI2130_V01_20210319.hex
Test config:FN050IGRGXX025A_ILI2130_TP_Test_MP.ini
Version: 0X07.0X00.0X00.0X00.0XA1.0X25.0X50.0X00
其它
環境條件:
| NO. |
項目 |
規格 |
| 1 |
工作溫度 |
-30~80℃ |
| 2 |
儲存溫度 |
-30~80℃ |
