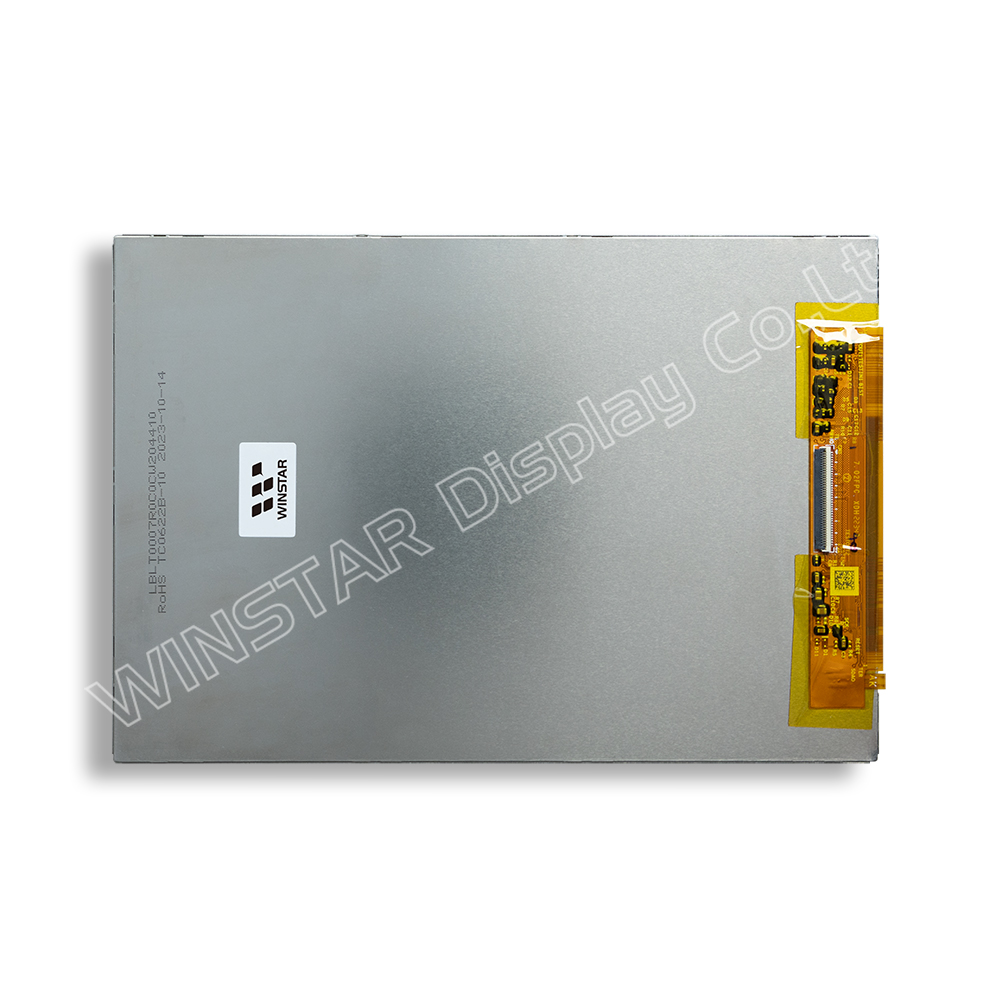

產品敘述
WF70C6TYAB5MNN0是一款7吋TFT液晶顯示器,採用IPS技術,視野角度廣廣 (左80/右80/上80/下80度),無鐵框螺絲孔,無控制板,具備高解析度 1200x1920 dots。模組尺寸為38.2 x 186.62 mm,長寬比為10:16。色彩排列模式為RGB-STRIPE,驅動IC為HX8279-D01*2 Cascade,採用MIPI DSI介面。
WF70C6TYAB5MNN0廣泛應用於相機外接螢幕或任一適用規格的外接螢幕,支援全彩顯示,視覺效果極佳,還可放導航情境。該顯示器的供電電壓範圍為1.7V至2.0V , 典型值為 1.8V。此模組工作溫度範圍-20 至 +70 °C,儲存溫度範圍為-30 至 +80°C。

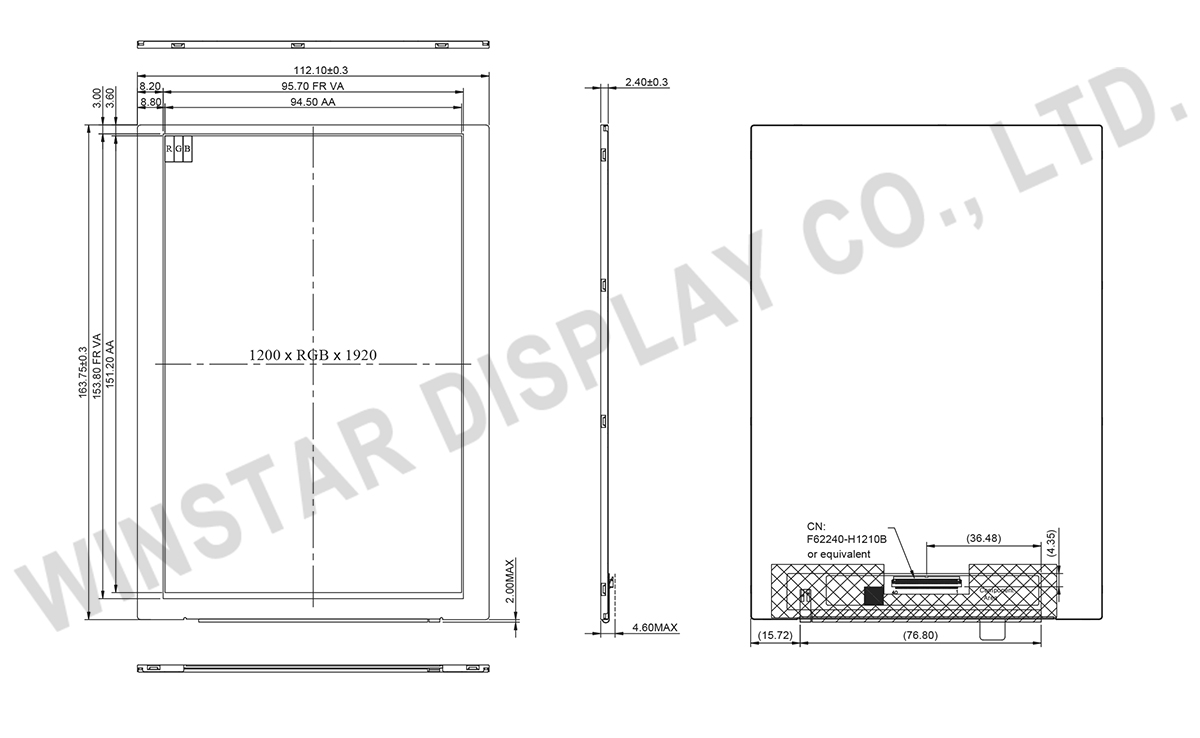

規格圖
Data source ref:WF70C6TYAB5MNN0#
產品規格
Pin功能定義
LCM PIN 定義
Pin No. | 符號 | 說明 |
---|---|---|
1 | NC | No connection |
2 | IOVCC | Power supply for system ,IOVCC=1.8V |
3 | IOVCC | |
4 | GND | Ground |
5 | RESET | Device reset signal |
6 | NC | No connection |
7 | GND | Ground |
8 | D0N | MIPI Negative data signal (-) |
9 | D0P | MIPI Positive data signal (+) |
10 | GND | Ground |
11 | D1N | MIPI Negative data signal (-) |
12 | D1P | MIPI Positive data signal (+) |
13 | GND | Ground |
14 | CLKN | MIPI Negative clock signal (-) |
15 | CLKP | MIPI Positive clock signal (+) |
16 | GND | Ground |
17 | D2N | MIPI Negative data signal (-) |
18 | D2P | MIPI Positive data signal (+) |
19 | GND | Ground |
20 | D3N | MIPI Negative data signal (-) |
21 | D3P | MIPI Positive data signal (+) |
22 | GND | Ground |
23 | NC | No connection |
24 | NC | No connection |
25 | GND | Ground |
26 | NC/TE | Sync signal for touch panel. Float it if not used. |
27 | PWMO | PWM control signal for LED driver |
28 | NC/BIST | Enable the Test Image Generation function, if connect to ground. Float it if not used. |
29 | NC | No connection |
30 | GND | Ground |
31 | VLED- | LED cathode |
32 | VLED- | |
33 | NC | No connection |
34 | VSN | Analog supply negative voltage |
35 | VSN | |
36 | NC | No connection |
37 | VSP | Analog supply positive voltage |
38 | VSP | |
39 | VLED+ | LED anode |
40 | VLED+ | |
1 | GND | Ground. |
2 | D3N | MIPI data input pins |
3 | D3P | |
4 | GND | Ground. |
5 | D2N | MIPI data input pins |
6 | D2P | |
7 | GND | Ground. |
8 | CLKN | MIPI clock input pins. |
9 | CLKP | |
10 | GND | Ground. |
11 | D1N | MIPI data input pins |
12 | D1P | |
13 | GND | Ground. |
14 | D0N | MIPI data input pins |
15 | D0P | |
16 | GND | Ground. |
17 | GND | Ground. |
18 | TE | Tearing effect output pin to synchronize to frame writing. If not used, open this pin |
19 | RESET | Reset signal pin |
20 | GND | Ground. |
21-23 | VCC | Power supply |
24 | GND | Ground. |
25-26 | NC | Not connect |
27-28 | VLED- | LED cathode |
1 | GND | Ground. |
2 | D3N | MIPI data input pins |
3 | D3P | |
4 | GND | Ground. |
5 | D2N | MIPI data input pins |
6 | D2P | |
7 | GND | Ground. |
8 | CLKN | MIPI clock input pins. |
9 | CLKP | |
10 | GND | Ground. |
11 | D1N | MIPI data input pins |
12 | D1P | |
13 | GND | Ground. |
14 | D0N | MIPI data input pins |
15 | D0P | |
29-30 | VLED+ | LED anode |
規格說明
項目 | 標準尺寸 | 單位 |
---|---|---|
顯示尺寸(對角線) | 7.0 |
吋 |
點陣(解析度) | 1200 x RGB x 1920(TFT) |
dots |
模組尺寸 | 112.1 x 163.75 x 2.5 | mm |
有效區域 | 94.5 x 151.2 | mm |
像素間距 | 0.07875 x 0.07875 | mm |
LCD類型 | TFT, 全透 | |
視角 | 80/80/80/80 | |
長寬比 | 10:16 | |
色彩排列 | RGB-STRIPE | |
驅動IC | HX8279-D01*2 Cascade | |
介面 | MIPI DSI | |
背光類型 | LED,白色 | |
觸控面板類型 | 無觸控面板 | |
表面 | Glare |
最大絕對額定值
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
工作溫度 | TOP | -20 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
電氣特性
工作條件
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 | |
---|---|---|---|---|---|---|
Power Supply Input Voltage | IOVCC | 1.7 | 1.8 | 2.0 | V | |
VSP | 4.5 | - | 6.0 | V | ||
VSN | -6 | - | -4.5 | V | ||
電流消耗 | Operating | IOVCC | 39.4 | 40.3 | 41.3 | mA |
VSP | 16.8 | 17.2 | 17.7 | mA | ||
VSN | 12.9 | 13.3 | 13.7 | mA | ||
Sleep in | IOVCC | 1.58 | 1.59 | 1.61 | mA | |
VSP | 2.04 | 2.05 | 2.06 | mA | ||
VSN | 0.045 | 0.05 | 0.052 | mA |
LED驅動條件
參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
LED current | - | - | 440 | - | mA |
LED voltage | A | 5.2 | 6.0 | 6.8 | V |
LED使用壽命 | - | - | 50K | - | Hr |
