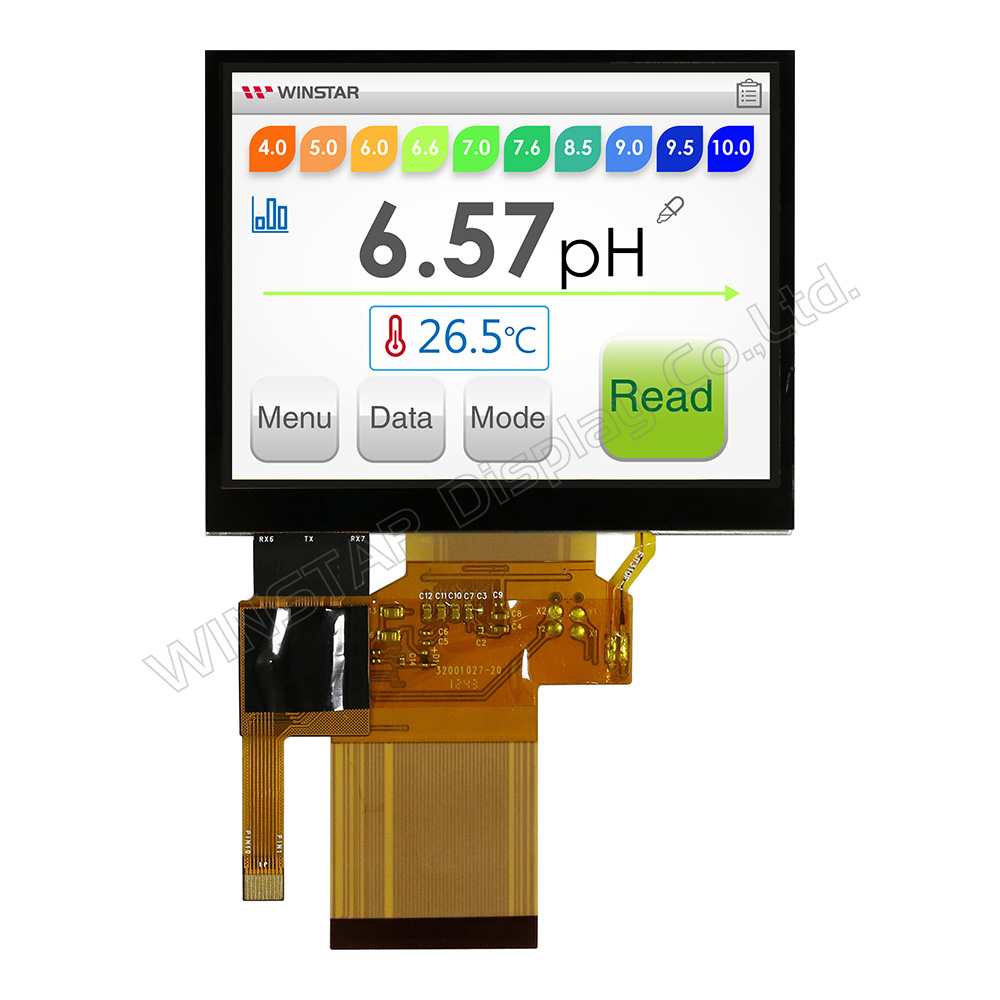

3.5吋 IPS 320×240 高亮度 & 廣溫 TFT 顯示屏 (附 PCAP)
型號 WF35XSWACDNG0
►尺寸: 3.5吋
►解析度: 320 x 240 dots
►視角: IPS
►介面: RGB
►驅動IC: ST7272A
►控制板: 無
►亮度(cd/m²): 800
►鐵框螺絲孔: 無
►觸控面板: 投射電容式觸控螢幕 (PCAP)
►支援指數: 5指
►操作溫度: -30~+85℃ (超廣溫TFT液晶)

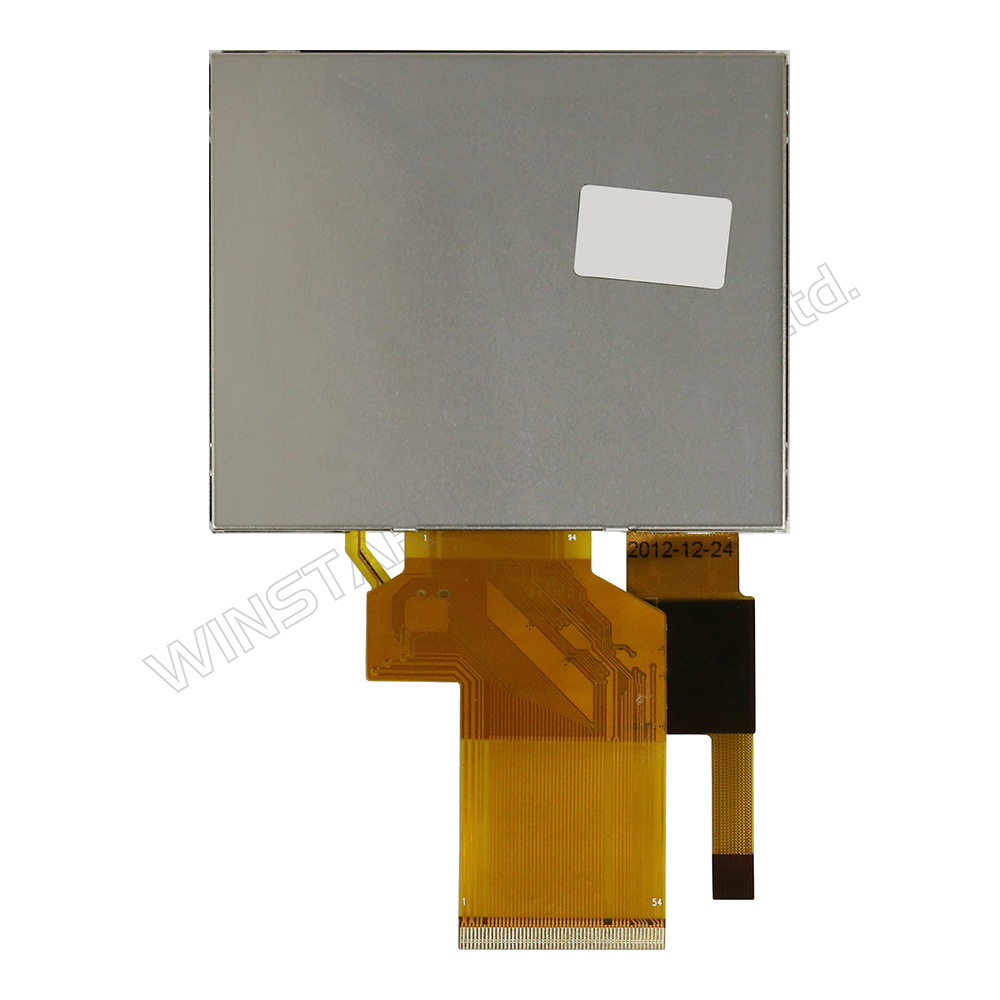

產品敘述
WF35XSWACDNG0 是一款高品質的 3.5 吋 IPS TFT LCD 模組，設計用於各種應用，性能卓越。擁有 320x240 dots的解析度和經典的 4:3 長寬比，此顯示器呈現出清晰鮮明的視覺效果。800 nits亮度和800:1對比度，即使在明亮的環境中，也能確保最佳的可視性。
WF35XSWACDNG0 顯示器配備了電容式觸摸面板，這款 TFT 模組提供直觀的互動，增強用戶體驗。整合了支援 24-bit RGB 介面的 ST7272A 驅動IC，確保無縫通信和流暢操作。此外，此模組所搭載的投影式電容式觸摸面板(PCAP)，使用 ILI2130 IC 支援 I2C 介面，實現了精確的 5 點觸控功能。
TFT 模組採用 IPS 技術，具有迅速的響應時間、提高的頻率透射率和優越的色彩準確度。其先進的設計實現了更寬廣的視角，上、下、左、右各方向的視覺角度均為 80 度，為客戶提供舒適的觀看體驗。工作電壓範圍為 3.0V 至 3.6V，典型值為 3.3V，此模組可在各種工作條件下保持穩定的性能。它具有廣泛的溫度容限，工作溫度範圍從 -30°C ~ +85°C，儲存溫度範圍從 -30°C ~ +85°C，非常適用於任何環境。
3.5吋的對角線設計用於滿足工業控制系統(如:溫度測量設備)、交通應用(如:公車站)和家庭安防解決方案(如:門禁) 等需求，WF35XSWACDNG0 在多樣性和可靠性方面表現優異，成為各行業的首選。

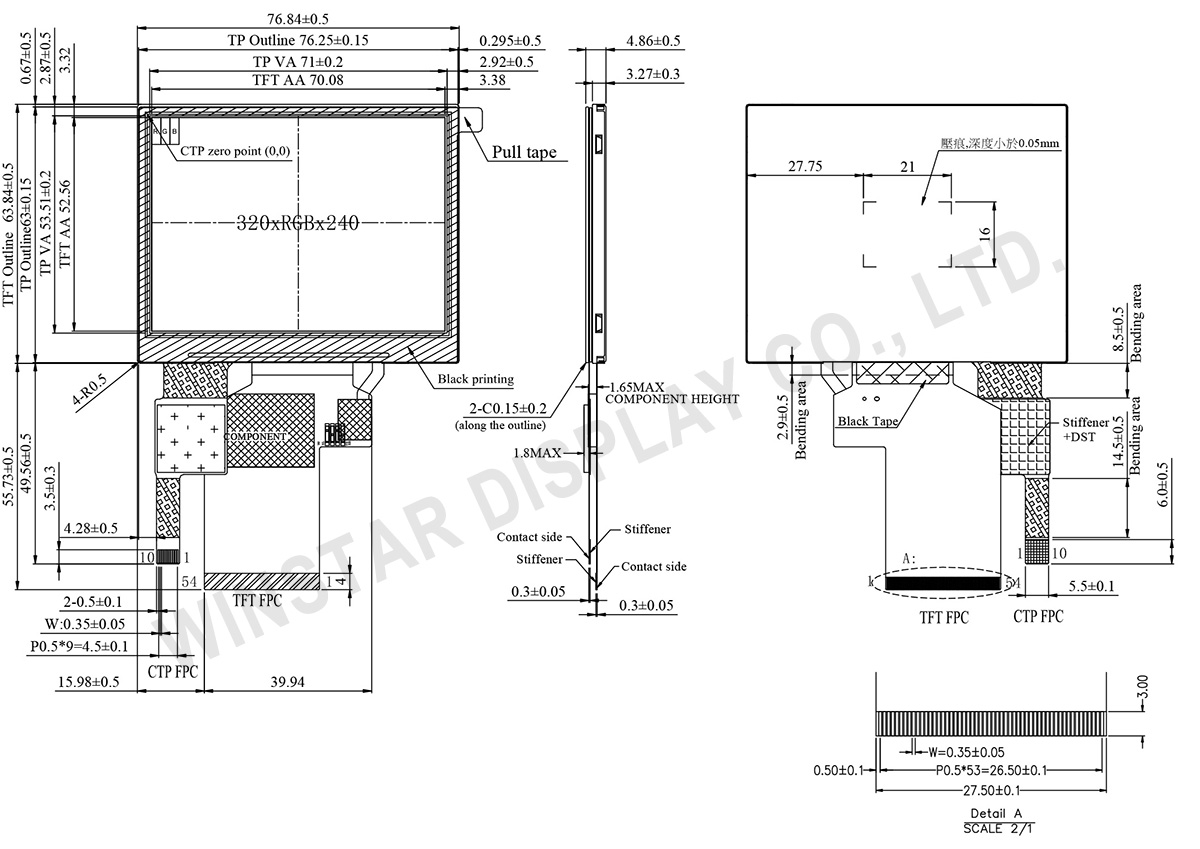

規格圖
產品規格
Pin功能定義
LCM PIN 定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | LED- | Power for LED backlight cathode |
| 2 | LED- | Power for LED backlight cathode |
| 3 | LED+ | Power for LED backlight anode |
| 4 | LED+ | Power for LED backlight anode |
| 5 | NC | No connect |
| 6 | NC | No connect |
| 7 | NC(SPI_IIC_SEL) | No connect |
| 8 | /RESET | Hardware reset |
| 9 | NC(CS) | No connect |
| 10 | NC(SDA) | No connect |
| 11 | NC(SCL) | No connect |
| 12 | B0 | Data bus |
| 13 | B1 | Data bus |
| 14 | B2 | Data bus |
| 15 | B3 | Data bus |
| 16 | B4 | Data bus |
| 17 | B5 | Data bus |
| 18 | B6 | Data bus |
| 19 | B7 | Data bus |
| 20 | G0 | Data bus |
| 21 | G1 | Data bus |
| 22 | G2 | Data bus |
| 23 | G3 | Data bus |
| 24 | G4 | Data bus |
| 25 | G5 | Data bus |
| 26 | G6 | Data bus |
| 27 | G7 | Data bus |
| 28 | R0 | Data bus |
| 29 | R1 | Data bus |
| 30 | R2 | Data bus |
| 31 | R3 | Data bus |
| 32 | R4 | Data bus |
| 33 | R5 | Data bus |
| 34 | R6 | Data bus |
| 35 | R7 | Data bus |
| 36 | HSYNC | Horizontal sync signal, default is negative polarity. |
| 37 | VSYNC | Vertical sync signal, default is negative polarity. |
| 38 | DCLK | Dot-clock signal and oscillator source |
| 39 | NC(HDIR) | No connect |
| 40 | NC(VDIR) | No connect |
| 41 | VCC | Power Supply |
| 42 | VCC | Power Supply |
| 43 | NC | No connect |
| 44 | NC | No connect |
| 45 | NC(PARA_SERI) | No connect |
| 46 | NC(BIST_EN) | No connect |
| 47 | NC(ENPROG) | No connect |
| 48 | NC | No connect |
| 49 | NC | No connect |
| 50 | NC | No connect |
| 51 | NC(DISP) | No connect |
| 52 | DE | Data input enable. Display access is enabled when DE is “H”. |
| 53 | GND | Ground |
| 54 | GND | Ground |
PCAP PIN 定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | VSS | System ground pin of the IC. Connect to system ground. |
| 2 | VDDT | Power Supply : +3.3V |
| 3 | SCL | I2C clock input |
| 4 | NC | No connect |
| 5 | SDA | I2C data input and output |
| 6 | NC | No connect |
| 7 | /RST | External Reset, Low is active |
| 8 | NC | No connect |
| 9 | /INT | External interrupt to the host |
| 10 | VSS | System ground pin of the IC. Connect to system ground. |
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 3.5 | 吋 |
| 點陣(解析度) | 320 x RGB x 240(TFT) | dots |
| 模組尺寸 | 76.84(W) x 63.84(H) x 4.86(D) | mm |
| 有效區域 | 70.08 x 52.56 | mm |
| 點間距 | 0.219 x 0.219 | mm |
| LCD 類型 | TFT, 黑色, 透射式 | |
| 視角 | 80/80/80/80 | |
| 驅動IC | ST7272A | |
| 介面 | 24-bit RGB | |
| 長寬比 | 4:3 | |
| 背光類型 | LED, 白色 | |
| PCAP IC | ILI2130 | |
| PCAP 介面 | I2C | |
| PCAP FW 版本 | 0x07.0x00.0x00.0x00.0x00.0x35.0x5A.0x01 | |
| PCAP 解析度 | 16384*16384 | |
| 觸控面板類型 | 投射電容式觸控螢幕 (PCAP) | |
| 表面 | 亮面 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -30 | － | +85 | ℃ |
| 儲存溫度 | TST | -30 | － | +85 | ℃ |
電器特性
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| LCM供電電壓 | VCC | 3.0 | 3.3 | 3.6 | V |
| LCM供電電流 | ICC | — | 20 | 30 | mA |
| PCAP電壓 | VDDT | 3.1 | 3.3 | 3.5 | V |
| ICTP | － | 45 | 68 | mA |
