產品敘述

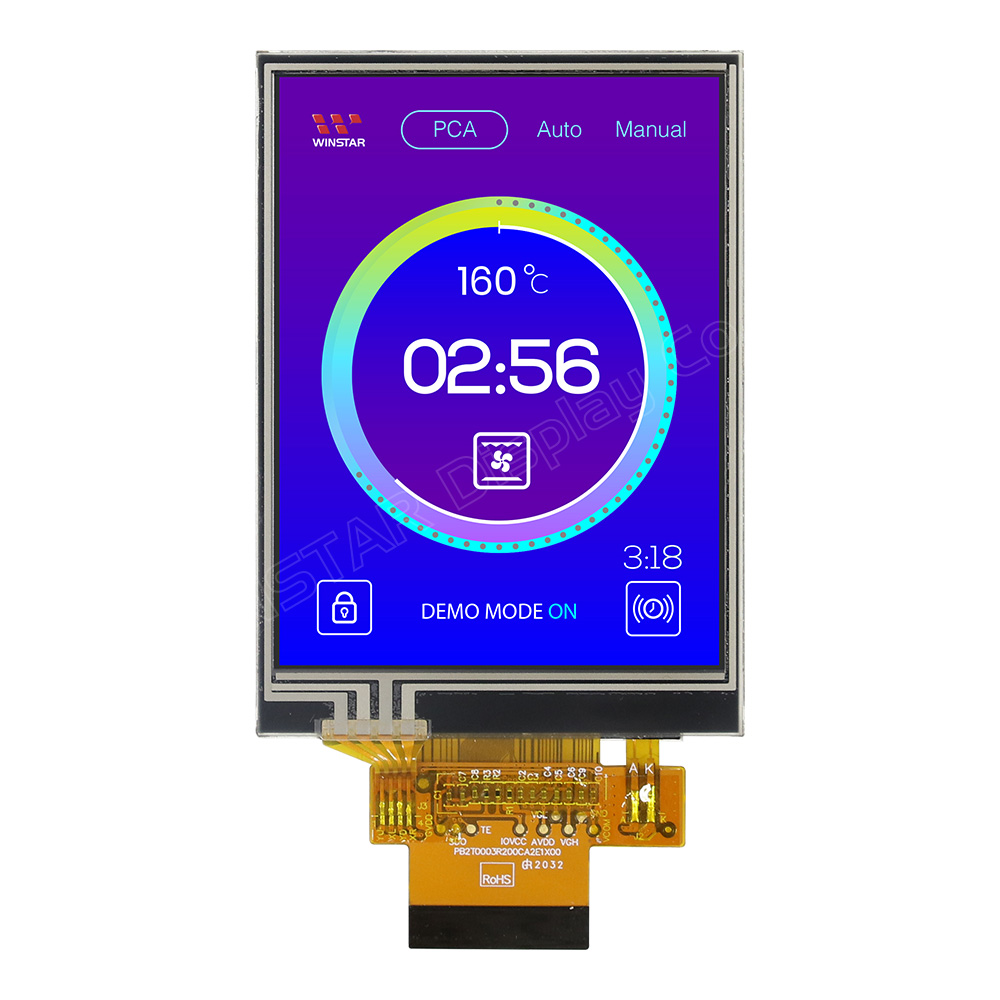

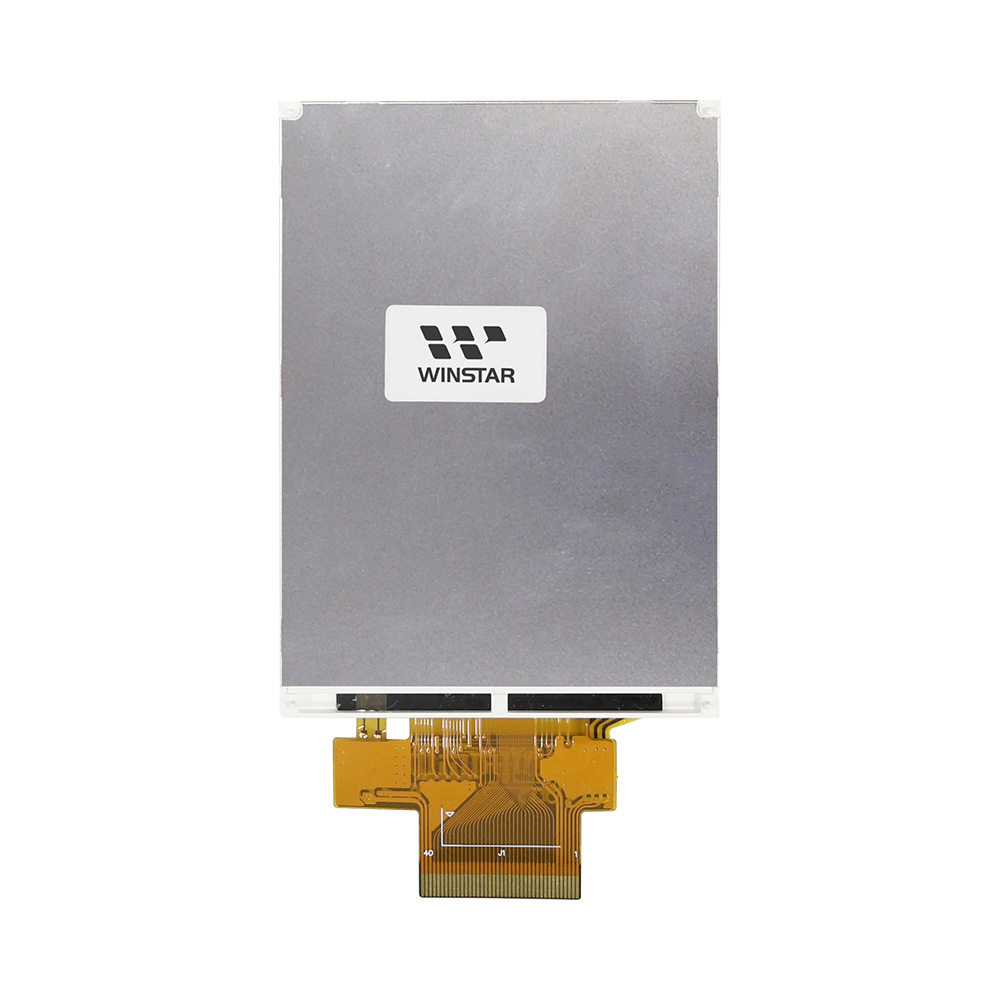

WF32DSLAJDNT0為一款直屏3.2吋電阻式觸控螢幕TFT LCD模組,解析度240x320 像素。這款TFT顯示器模組內建ILI9341驅動IC,支援8080 MCU 8bit /9bit/16bit/18bit/SPI(3線/4線)介面。WF32DSLAJDNT0 同時也是一款高亮度TFT顯示器,其典型值亮度為700 nits,對比度500:1。模組視角為6點鐘方向;灰階反轉12點鐘方向,採用亮面玻璃。如果客戶不需要高亮度TFT模組可以選擇普亮型號WF32DTLAJDNT0。
WF32DSLAJDNT0模組VCI電壓範圍2.5V~3.3V(典型值2.8V),工作溫度 -20℃~+70℃;儲存溫度 -30℃~+80℃。

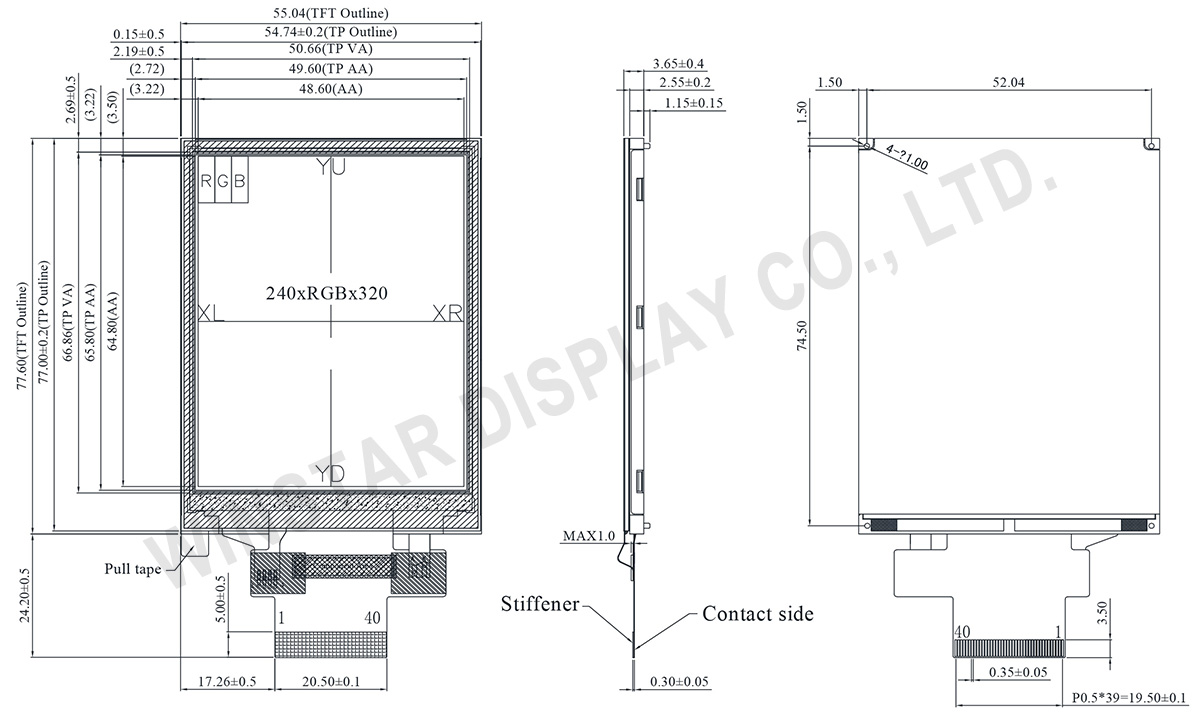

規格圖
產品規格
Pin功能定義
NO | 符號 | 功能說明 | I/O | ||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | YU | Y up for touch panel | - | ||||||||||||||||||||||||||||||||||||||||||||
2 | XL | X left for touch panel | - | ||||||||||||||||||||||||||||||||||||||||||||
3 | YD | Y down for touch panel | - | ||||||||||||||||||||||||||||||||||||||||||||
4 | XR | X right for touch panel | - | ||||||||||||||||||||||||||||||||||||||||||||
5 | VCI | Power supply(TYP: 2.8V). | P | ||||||||||||||||||||||||||||||||||||||||||||
6 | IOVCC | Power supply(TYP:1.8V/2.8V). | P | ||||||||||||||||||||||||||||||||||||||||||||
7 | R5 | 18-bit parallel bi-directional data bus for MCU system and RGB interface mode Fix to VSS level when not in use |
I/O | ||||||||||||||||||||||||||||||||||||||||||||
8 | R4 | ||||||||||||||||||||||||||||||||||||||||||||||
9 | R3 | ||||||||||||||||||||||||||||||||||||||||||||||
10 | R2 | ||||||||||||||||||||||||||||||||||||||||||||||
11 | R1 | ||||||||||||||||||||||||||||||||||||||||||||||
12 | R0 | ||||||||||||||||||||||||||||||||||||||||||||||
13 | G5 | ||||||||||||||||||||||||||||||||||||||||||||||
14 | G4 | ||||||||||||||||||||||||||||||||||||||||||||||
15 | G3 | ||||||||||||||||||||||||||||||||||||||||||||||
16 | G2 | ||||||||||||||||||||||||||||||||||||||||||||||
17 | G1 | ||||||||||||||||||||||||||||||||||||||||||||||
18 | G0 | ||||||||||||||||||||||||||||||||||||||||||||||
19 | B5 | ||||||||||||||||||||||||||||||||||||||||||||||
20 | B4 | ||||||||||||||||||||||||||||||||||||||||||||||
21 | B3 | ||||||||||||||||||||||||||||||||||||||||||||||
22 | B2 | ||||||||||||||||||||||||||||||||||||||||||||||
23 | B1 | ||||||||||||||||||||||||||||||||||||||||||||||
24 | B0 | ||||||||||||||||||||||||||||||||||||||||||||||
25 | SDA | Serial data input/output | I/O | ||||||||||||||||||||||||||||||||||||||||||||
26 | DOTCLK | Data enable signal in RGB interface. | I | ||||||||||||||||||||||||||||||||||||||||||||
27 | DE | A data ENABLE signal in RGB I/F mode | I | ||||||||||||||||||||||||||||||||||||||||||||
28 | HSYNC | Horizontal synchronizing signal in RGB interface | I | ||||||||||||||||||||||||||||||||||||||||||||
29 | VSYNC | Vertical synchronizing signal in RGB interface | I | ||||||||||||||||||||||||||||||||||||||||||||
30 | NRD | Read enable pin I80 parallel bus system interface | I | ||||||||||||||||||||||||||||||||||||||||||||
31 | NWR_DNC | NWR Write enable pin I80 parallel bus system interface DNC Command/parameter or display data selection pin in serial bus system interface |
I | ||||||||||||||||||||||||||||||||||||||||||||
32 | DNC_SCL | DNC Command/parameter or display data selection pin in parallel interface SCL Serial data clock in serial bus system Interface |
I | ||||||||||||||||||||||||||||||||||||||||||||
33 | NCS | Chip select signal | I | ||||||||||||||||||||||||||||||||||||||||||||
34 | NRESET | System Reset | I | ||||||||||||||||||||||||||||||||||||||||||||
35 | IM0 | System interface select:
|
I | ||||||||||||||||||||||||||||||||||||||||||||
36 | IM1 | ||||||||||||||||||||||||||||||||||||||||||||||
37 | IM2 | ||||||||||||||||||||||||||||||||||||||||||||||
38 | GND | Ground | P | ||||||||||||||||||||||||||||||||||||||||||||
39 | VLED+ | Anode of LED backlight. | P | ||||||||||||||||||||||||||||||||||||||||||||
40 | VLED- | Cathode of LED backlight. | P |
規格說明
項目 | 規格 | 單位 |
---|---|---|
顯示尺寸(對角線) | 3.2 | 吋 |
點陣(解析度) | 240 × RGB × 320(TFT) | dots |
模組尺寸 | 55.04 (W) × 77.6 (H) × 3.65(D) | mm |
有效區域 | 48.6 × 64.8 | mm |
像素間距 | 0.2025 × 0.2025 | mm |
LCD 類型 | TFT, 平常白, 透射式 | |
視角 | 6點鐘方向 | |
灰階反轉 | 12點鐘方向 | |
長寬比 | 直式螢幕 | |
驅動IC | ILI9341 或相容IC | |
介面 | 80 MCU 8bit/9bit/16bit/18bit/SPI(3線/4線) | |
背光類型 | LED, 正常白 | |
觸控面板類型 | 電阻式觸控面板(RTP) | |
表面 | 亮面 |
最大絕對額定值
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
工作溫度 | TOP | -20 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
電器特性
項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|---|
供電電壓 | VCI | 2.5 | 2.8 | 3.3 | V | |
供電電壓 | IOVCC | 1.65 | 2.8 | 3.3 | V | |
輸入最高電壓 | Vih | 0.7IOVCC | - | IOVCC | V | |
輸入最低電壓 | Vil | GND | - | 0.3IOVCC | V | |
輸出最高電壓 | Voh | IOL=-1.0mA | 0.8 IOVCC | - | IOVCC | V |
輸出最低電壓 | Vol | IOL =1.0mA | GND | - | 0.2 IOVCC | V |
耗電流量 | IVCI | - | - | 5.5 | 8.25 | mA |
