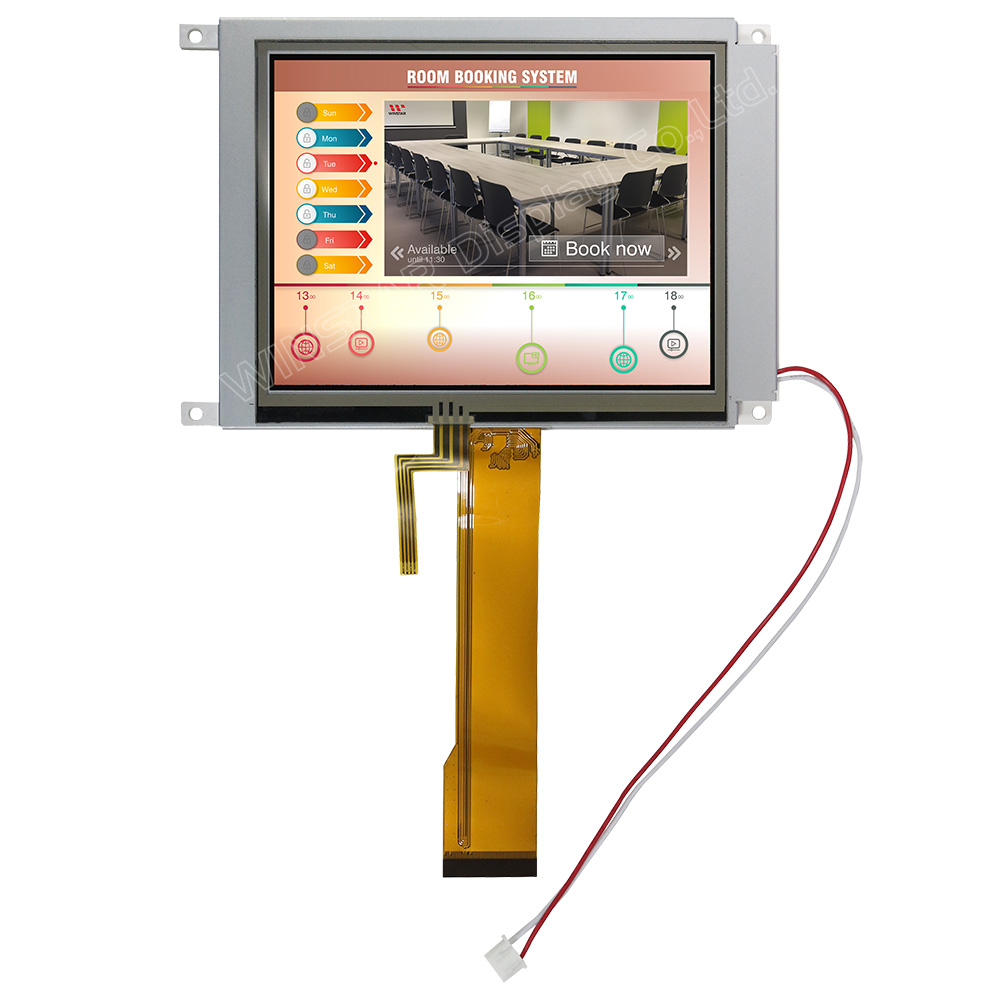

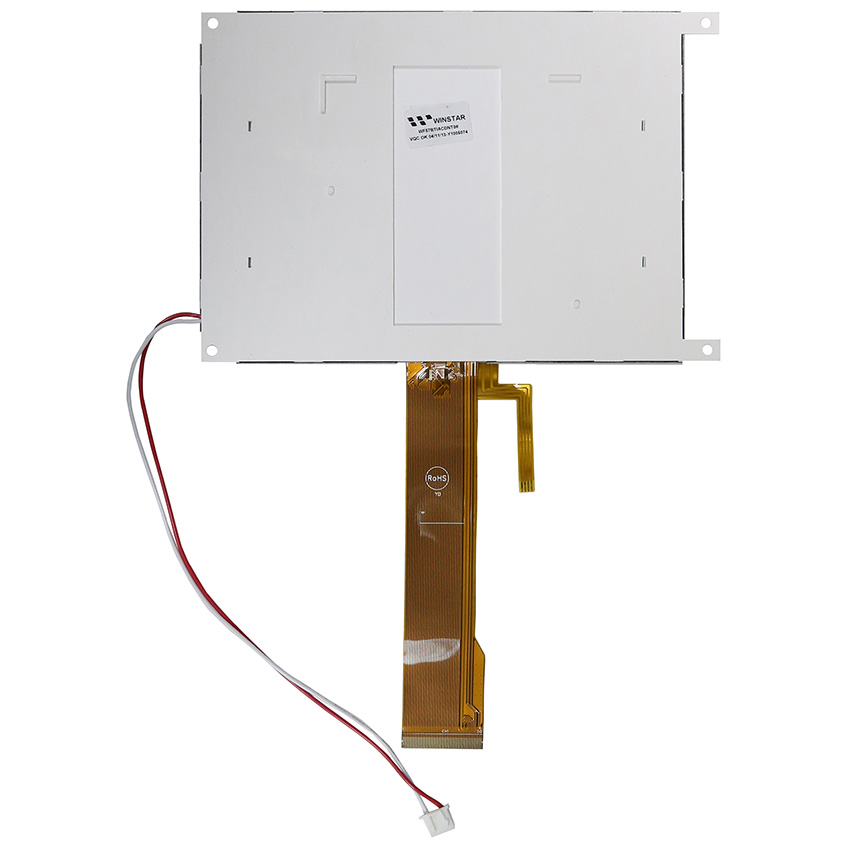

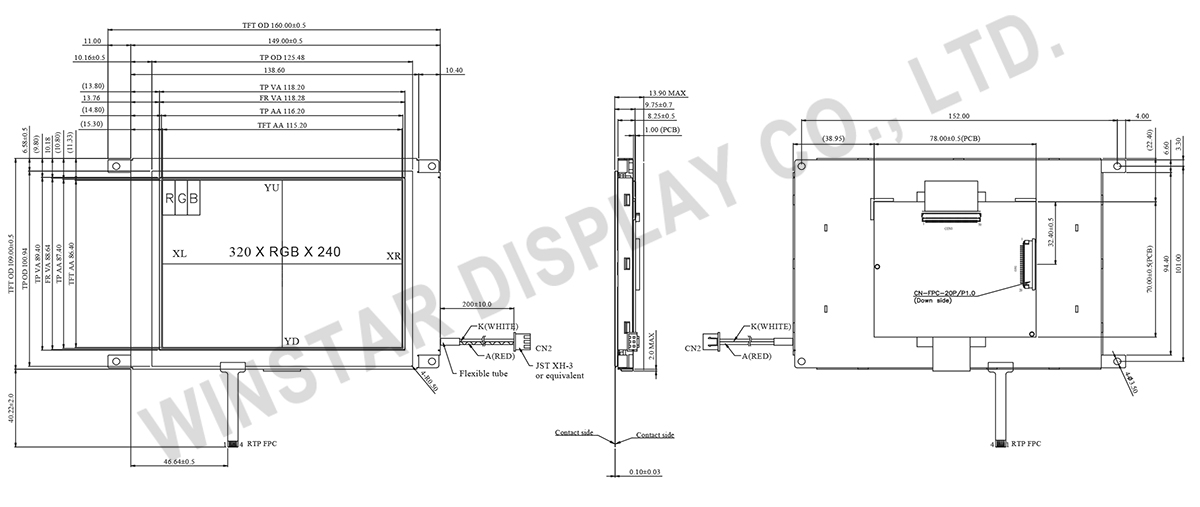

規格圖
產品規格
Pin功能定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | GND | System ground pin of the IC.Connect to system ground. |
| 2 | VDD | Power Supply : +3.3V |
| 3 | NC | No connection |
| 4 | D/C | Data/Command select |
| 5 | WR | Write strobe signal |
| 6 | RD | Read strobe signal |
| 7 | DB0 | Data bus |
| 8 | DB1 | Data bus |
| 9 | DB2 | Data bus |
| 10 | DB3 | Data bus |
| 11 | DB4 | Data bus |
| 12 | DB5 | Data bus |
| 13 | DB6 | Data bus |
| 14 | DB7 | Data bus |
| 15 | CS | Chip select |
| 16 | RST | Hardware reset |
| 17 | NC | No connection |
| 18 | RL | Left /right selection; Scan Direction; Default RL=H |
| 19 | UD | Up/down selection; Scan Direction; Default UD=L |
| 20 | NC | No connection |
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 5.7 | 吋 |
| 點陣(解析度) | 320 × RGB × 240 (TFT) | dots |
| 模組尺寸 | 160(W) x 109(H) x13.9 max(D) | mm |
| 有效區域(AA) | 115.2 × 86.40 | mm |
| 點間距 | 0.12 × 0.36 | mm |
| LCD類型 | TFT, 正常白, 透射性 | |
| 視角 | 12 o'clock | |
| 灰階反轉 | 6 o'clock | |
| 長寬比 | 4:3 | |
| 背光類型 | LED, 正常白 | |
| 控制器IC | SSD1963 | |
| 介面 | Digital 8080 family MPU | |
| 觸控面板類型 | RTP電阻式觸控面板(RTP) | |
| 表面 | 防眩光 (Anti-Glare) | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| LCM供電電壓 | VDD | － | 3.0 | 3.3 | 3.6 | V |
| LCM供電電流 | IDD | － | － | 120 | 180 | mA |
