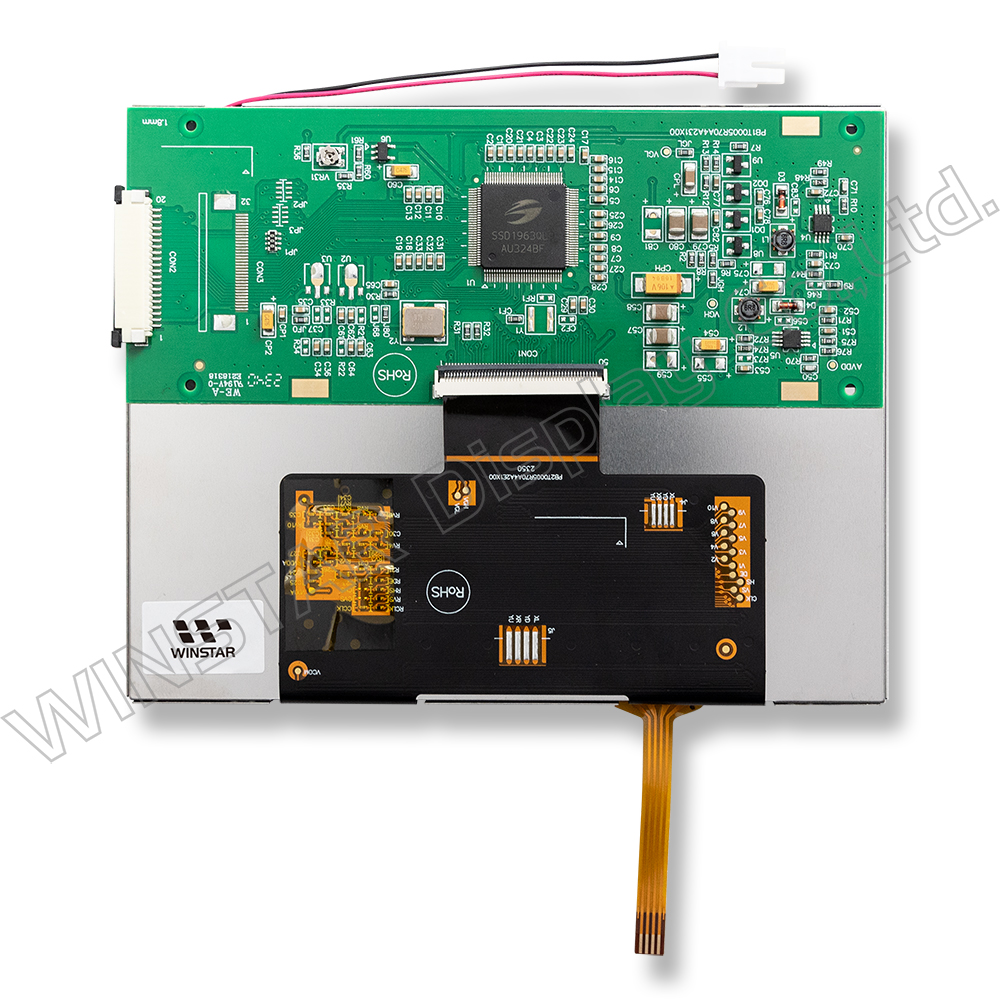

產品敘述
WF57A4TLFFDATA 是一款 5.7 吋 TFT-LCD 顯示模組，配備控制板和電阻式觸控面板（RTP）。具有 640 x 480 dots的解析度和 4:3 的長寬比，提供高品質的視覺體驗。最佳視角為 6 點鐘方向，灰階反轉12 點鐘方向。配備 SSD1963 IC 控制板，支援 MCU（8080+MPU）介面，確保模組與各種應用程式的強大相容性和易於整合性。電阻式觸控面板增強了易用性並簡化了產品設計，使其適用於工業控制、醫療設備、檢測設備等應用。
WF57A4TLFFDATA 模組外觀尺寸為 125.0 x 98.8 x 11.25 mm，有效顯示區域為 115.2 x 86.4 mm。工作溫度範圍為 -20℃ 至 +70℃，儲存溫度範圍為 -30℃ 至 +80℃。供電電壓範圍為 3.0V 至 3.6V，典型值為 3.3V。

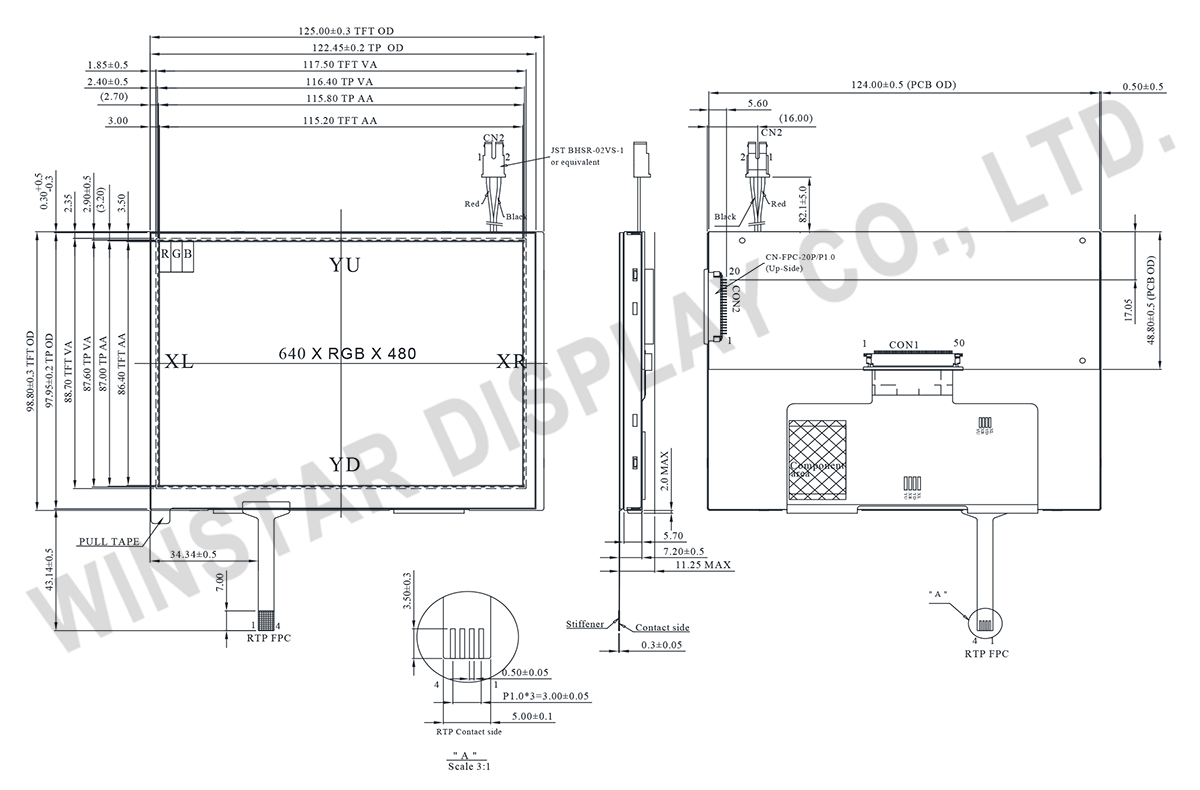

規格圖
產品規格
Pin功能定義
LCM PIN 定義
| Pin No. | 符號 | 說明 |
|---|---|---|
| 1 | GND | System ground pin of the IC. Connect to System ground. |
| 2 | VDD | Power Supply : +3.3V |
| 3 | NC | No connection |
| 4 | D/C | Data/Command select |
| 5 | WR | Write strobe signal |
| 6 | RD | Read strobe signal |
| 7 | DB0 | Data bus |
| 8 | DB1 | Data bus |
| 9 | DB2 | Data bus |
| 10 | DB3 | Data bus |
| 11 | DB4 | Data bus |
| 12 | DB5 | Data bus |
| 13 | DB6 | Data bus |
| 14 | DB7 | Data bus |
| 15 | CS | Chip select |
| 16 | UD | Up/down selection |
| 17 | LR | Left /right selection |
| 18 | RST | Hardware reset |
| 19 | NC | No connection |
| 20 | NC | No connection |
規格說明
| 項目 | 標準尺寸 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 5.7 | 吋 |
| 點陣(解析度) | 640 x RGB x 480(TFT) | dots |
| 模組尺寸 | 125.0 x 98.8 x 11.25(MAX) | mm |
| 有效區域 | 115.2 x 86.4 | mm |
| 像素間距 | 0.18 x 0.18 | mm |
| LCD類型 | TFT, 正常白, 透射式 | |
| 視角 | 6點鐘方向 | |
| 灰階反轉 | 12點鐘方向 | |
| 長寬比 | 4:3 | |
| 控制器IC | SSD1963 | |
| 介面 | Digital 8080 family MPU | |
| 驅動IC | HX8250+HX8678 | |
| 背光類型 | LED,正常白 | |
| 觸控面板類型 | RTP電阻式觸控面板 | |
| 表面 | 防眩光 (Anti-Glare) | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
工作條件
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| LCM供電電壓 | VDD | － | 3.0 | 3.3 | 3.6 | V |
| LCM供電電流 | IDD | － | － | 9.0 | － | mA |
