產品敘述

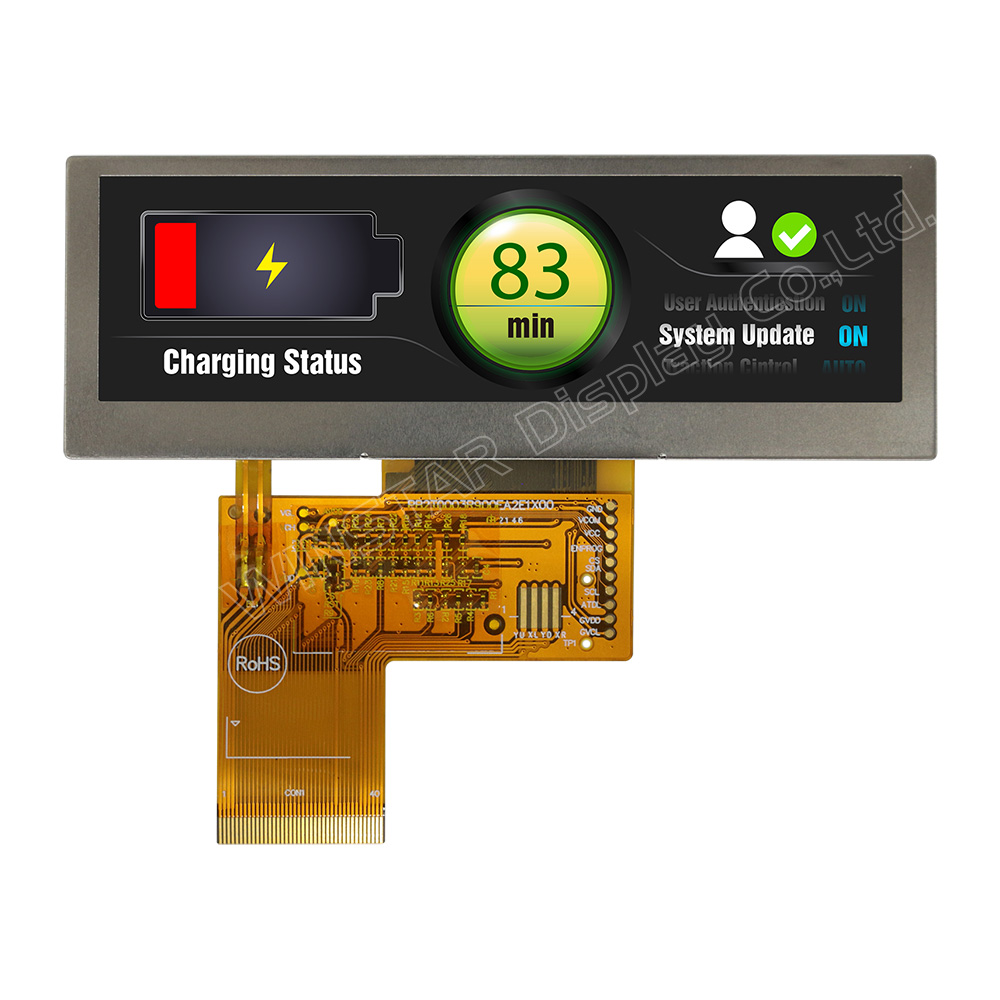

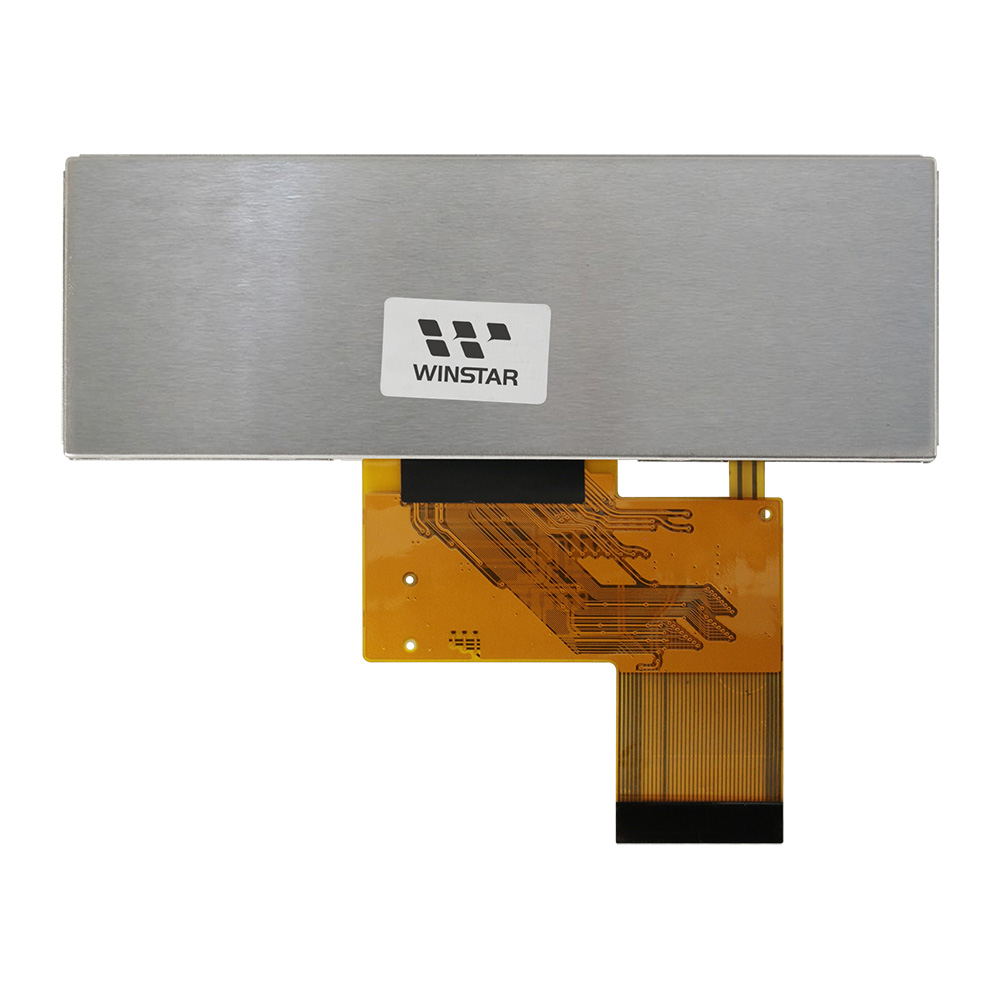

WF39ETWASDNN0是一款3.9吋長條形TFT液晶顯示屏,具有IPS 80/80/80/80廣視角,以及480×128像素解析度和500 cd/m2亮度。模組尺寸為105.5(寬)×37.0(高)mm,有效面積為95.04×25.34 mm,內置SC7283驅動IC,支持24位RGB介面。
顯示器LCM(VCC)的供電電壓為3V至3.6V。該TFT的工作溫度為-30℃至+85℃,儲存溫度也為-30℃至+85℃。

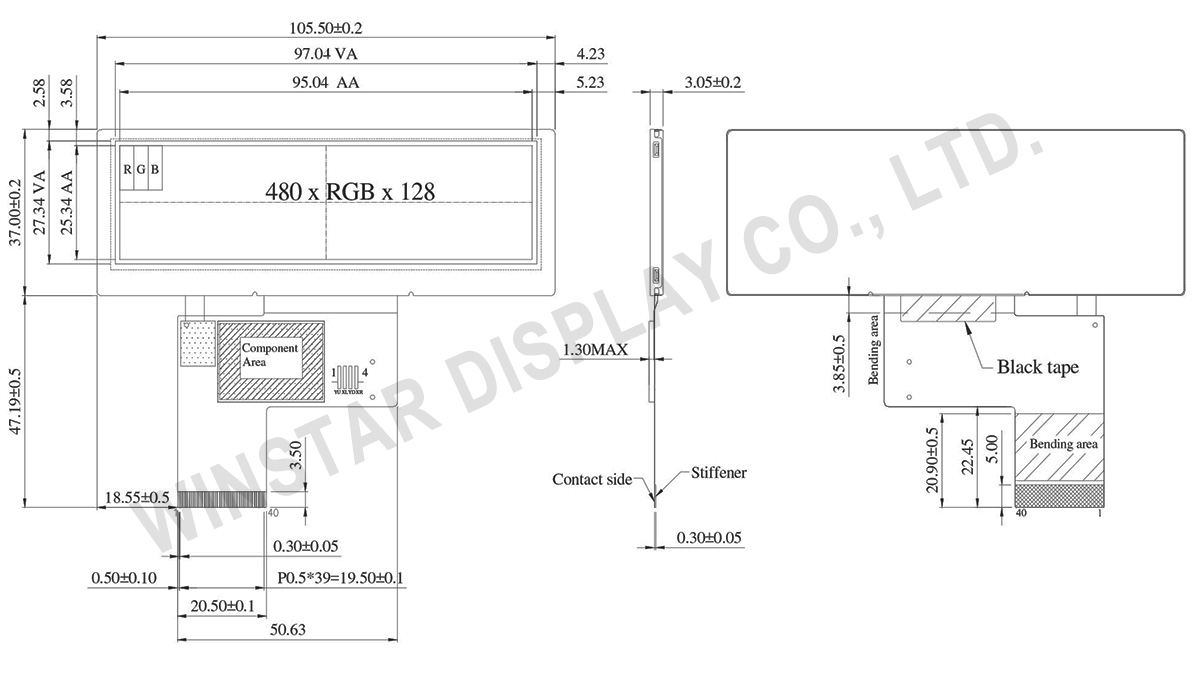

規格圖
產品規格
Pin功能定義
LCM PIN 定義
Pin |
符號 |
功能說明 |
1 |
VLED- |
Power for LED backlight cathode |
2 |
VLED+ |
Power for LED backlight anode |
3 |
GND |
Power ground |
4 |
VCC |
Power voltage |
5 |
R0 |
Red data |
6 |
R1 |
Red data |
7 |
R2 |
Red data |
8 |
R3 |
Red data |
9 |
R4 |
Red data |
10 |
R5 |
Red data |
11 |
R6 |
Red data |
12 |
R7 |
Red data |
13 |
G0 |
Green data |
14 |
G1 |
Green data |
15 |
G2 |
Green data |
16 |
G3 |
Green data |
17 |
G4 |
Green data |
18 |
G5 |
Green data |
19 |
G6 |
Green data |
20 |
G7 |
Green data |
21 |
B0 |
Blue data |
22 |
B1 |
Blue data |
23 |
B2 |
Blue data |
24 |
B3 |
Blue data |
25 |
B4 |
Blue data |
26 |
B5 |
Blue data |
27 |
B6 |
Blue data |
28 |
B7 |
Blue data |
29 |
GND |
Power ground |
30 |
DCLK |
Pixel clock input pin |
31 |
DISP |
DISP sets the display mode.
DISP |
功能說明 |
L |
Standby mode |
H |
Normal display mode |
|
32 |
HSYNC |
Horizontal sync signal, default is negative polarity. |
33 |
VSYNC |
Vertical sync signal, default is negative polarity. |
34 |
NC |
No connection |
35 |
NC |
No connection |
36 |
GND |
Power ground |
37 |
NC(XR) |
No connection |
38 |
NC(YD) |
No connection |
39 |
NC(XL) |
No connection |
40 |
NC(YU) |
No connection |
規格說明
項目 |
規格 |
單位 |
顯示尺寸(對角線) |
3.9 |
吋 |
點陣(解析度) |
480 x RGBx128(TFT) |
dots |
模組尺寸 |
105.5(W) × 37.0(H) × 3.05(D) |
mm |
有效區域 |
95.04 × 25.34 |
mm |
點間距 |
0.066(W) × 0.198(H) |
mm |
LCD 類型 |
TFT全透 |
視角 |
80/80/80/80 |
長寬比 |
Bar Type |
驅動IC |
SC7283 或相容IC |
TFT介面 |
24-bit RGB |
背光類型 |
LED, 白色 |
觸控面板類型 |
無觸控面板 |
表面 |
防眩光 |
最大絕對額定值
項目 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
工作溫度 |
TOP |
-30 |
- |
+85 |
℃ |
儲存溫度 |
TST |
-30 |
- |
+85 |
℃ |
電器特性
項目 |
符號 |
條件 |
最小值 |
典型值 |
最大值 |
單位 |
LCM電源電壓 |
VCC |
- |
3.0 |
- |
3.6 |
V |
LCM電源電流 |
ICC |
- |
- |
20 |
30 |
mA |
