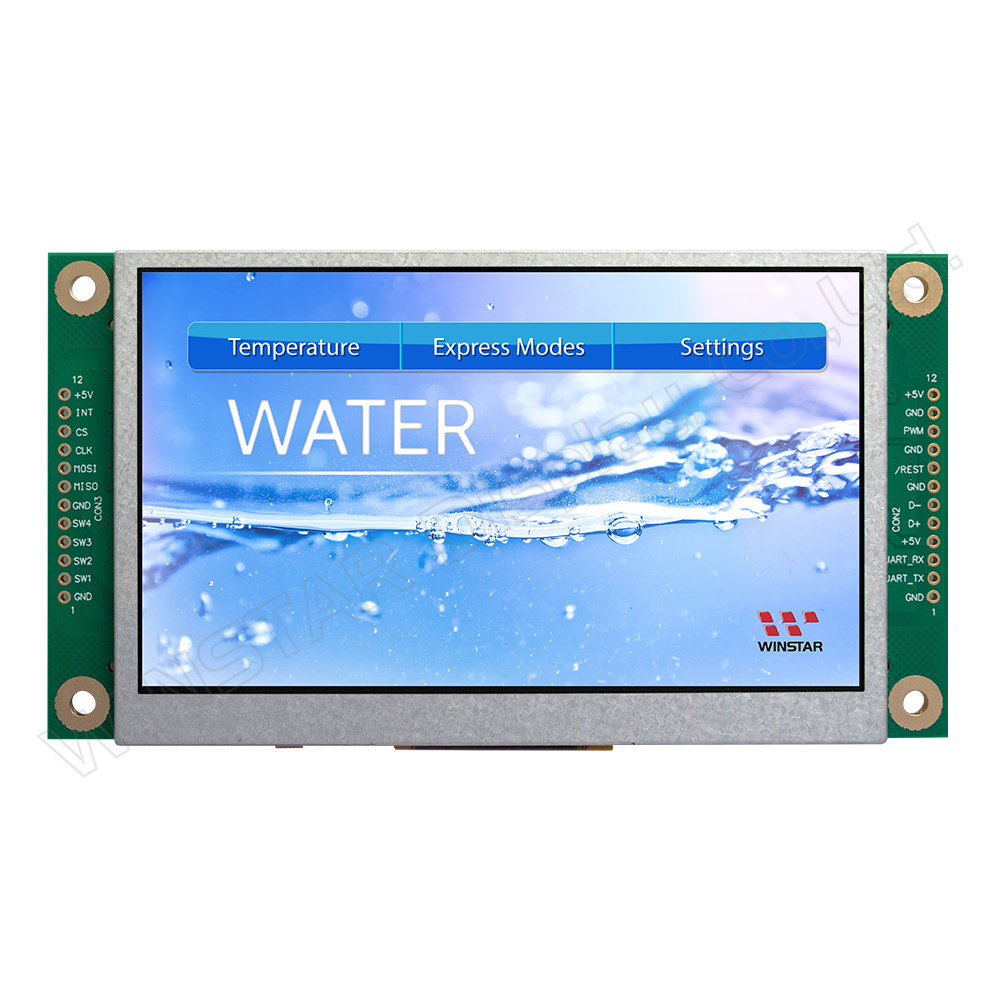

產品敘述
WL0F00043000UNFAAEA00 是一款4.3吋F系列入門級UART TFT顯示器,這款產品採用華凌標準品4.3吋TFT模組:WF43UTIAEDNN0。
WL0F00043000UNFAAEA00顯示器定義為從設備(Slave Device),受控於主機(Master Device)的指令,顯示畫面及回報觸控螢幕狀態。
►前往Clever System 操作指南

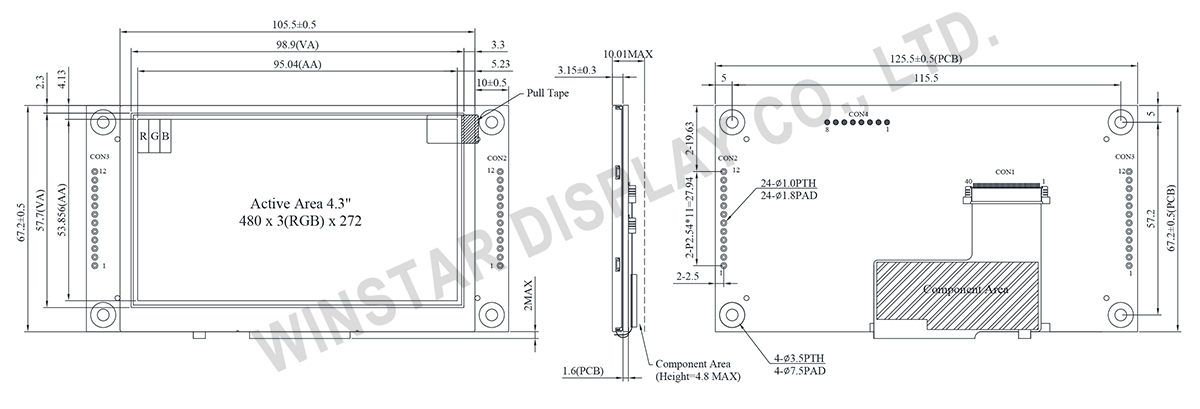

規格圖
產品規格
規格說明
一般規格
項目 | 標準值 | 單位 |
---|---|---|
工作電壓 | 5 | Vdc |
通訊協定 | UART | N/A |
MCU | ITE9866 | N/A |
快閃記憶體容量 | 16 | MB |
SDRAM Frequency | 16MB/ 360MHz | |
對角線尺寸 | 4.3 | inch |
點陣/解析度 | 480 x RGBx272(TFT) | dot |
模組尺寸 | 125.5(W)*67.2(H)*9.35(D) | mm |
有效區域 (AA) | 95.04 x 53.856 | mm |
點(像素)間距 | 0.066 x 0.198 | mm |
亮度 | 400min, 480typ | cd/m2 |
LCD 類型 | TFT,全透 | |
視角 | 12 點鐘方向 | |
長寬比 | 16:9 | |
觸控面板 | 無觸控面板 | |
表面 | 防眩光 |
最大絕對額定值
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
工作溫度 | TOP | -20 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
電氣特性
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
電源電壓 | VCC | 4.5 | 5- | 5.5 | V |
電源電流 | ICC | - | 340 | mA |
Bom
項目 | 說明 |
---|---|
LCM | WF43UTIAEDNN0# |
PCBA | SV10004R300UA00N0101 |

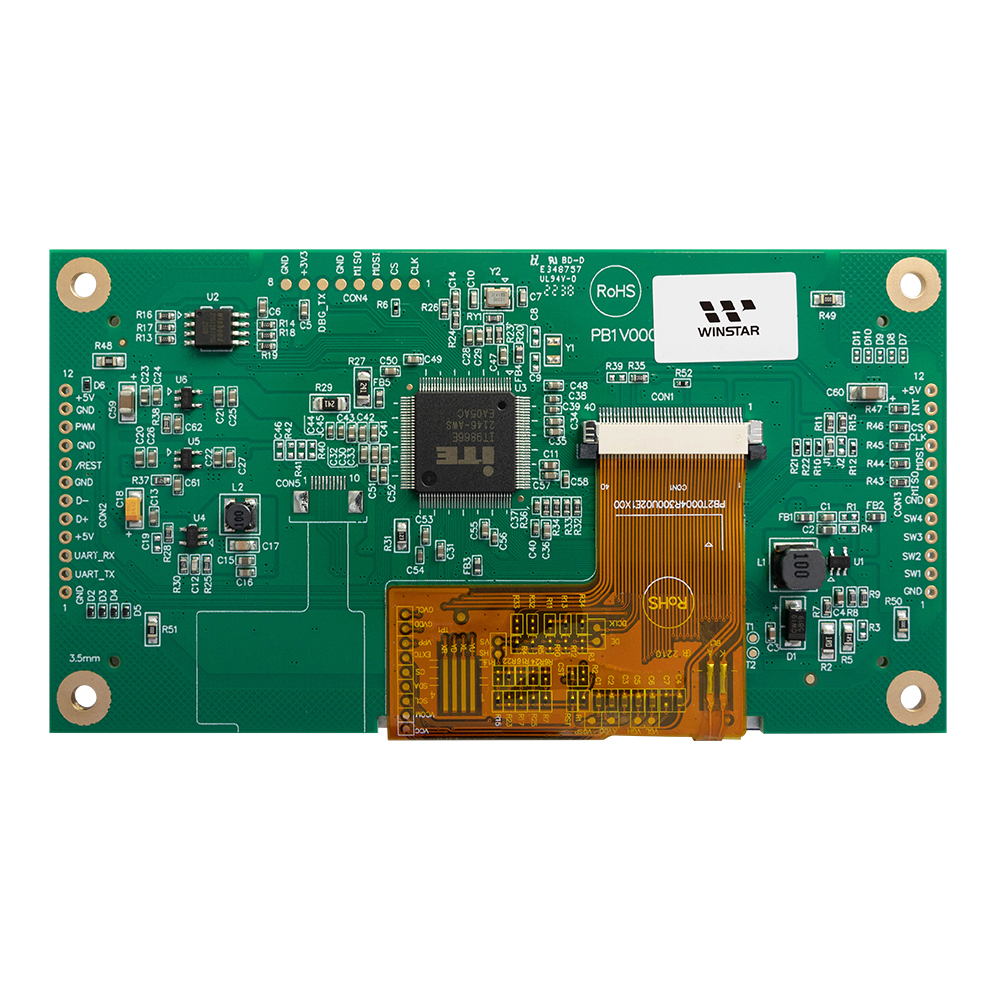

Pin功能定義
CON2 定義:
Pin | 符號 | 功能說明 |
---|---|---|
1 | GND | Power Ground |
2 | UART_TX | UART TX |
3 | UART_RX | UART RX |
4 | +5V | Power supply 5V |
5 | D+ | USB Data+ |
6 | D- | USB Data- |
7 | GND | Power Ground |
8 | /REST | Reset (active Low) |
9 | GND | Power Ground |
10 | PWM | Pulse width modulation |
11 | GND | Power Ground |
12 | +5V | Power supply : 5V |
CON3 定義:
Pin | 符號 | 功能說明 |
---|---|---|
1 | GND | Power Ground |
2 | SW1 | Switch ( active low) |
3 | SW2 | Switch ( active low) |
4 | SW3 | Switch ( active low) |
5 | SW4 | Switch ( active low) |
6 | GND | Power Ground |
7 | NC | Reserved |
8 | NC | Reserved |
9 | NC | Reserved |
10 | NC | Reserved |
11 | INT | Interrupt output for CTP or external switch |
12 | +5V | Power supply : 5V |
