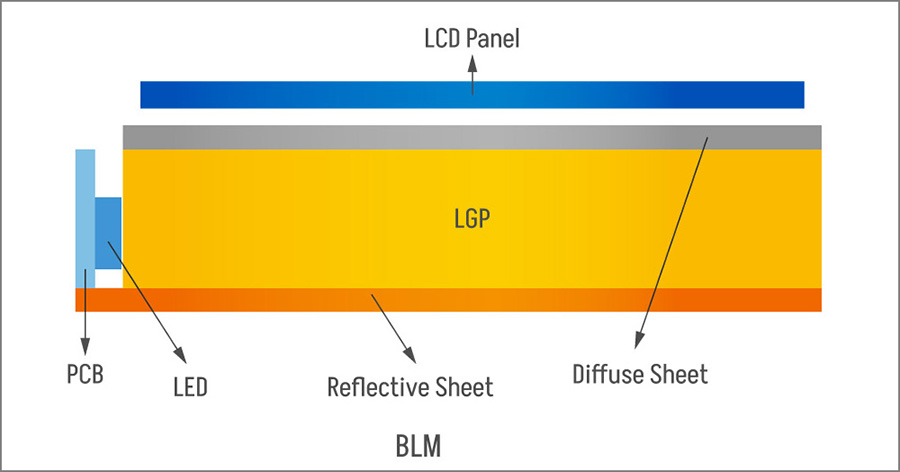

Модуль подсветки (Back Light Module; BLM), также известный как панель подсветки, является одной из основных компонентов монохромных ЖК-дисплеев. Поскольку жидкокристаллический дисплей не излучает свет самостоятельно, как в случае с OLED дисплеями, источник света должен подаваться с тыльной стороны с помощью подсветки отображая информацию. Структура модуля подсветки монохромного ЖК дисплея обычно состоит из светодиодного источника света (LED), светопроводящей матрицы и рассеивателя. Основная часть световодной пластины выполняет функцию направления света, увеличение яркости и контроля яркости для равномерной подсветки.
Светопроводящая матрица (LGP) состоит из поликарбоната или полиметилметакрилата (оргстекло). Конкретное размещение точек свечения LGP отмечается в блоке пресс-формы для литья под давлением, и во время литья распределяется внутри пластины.

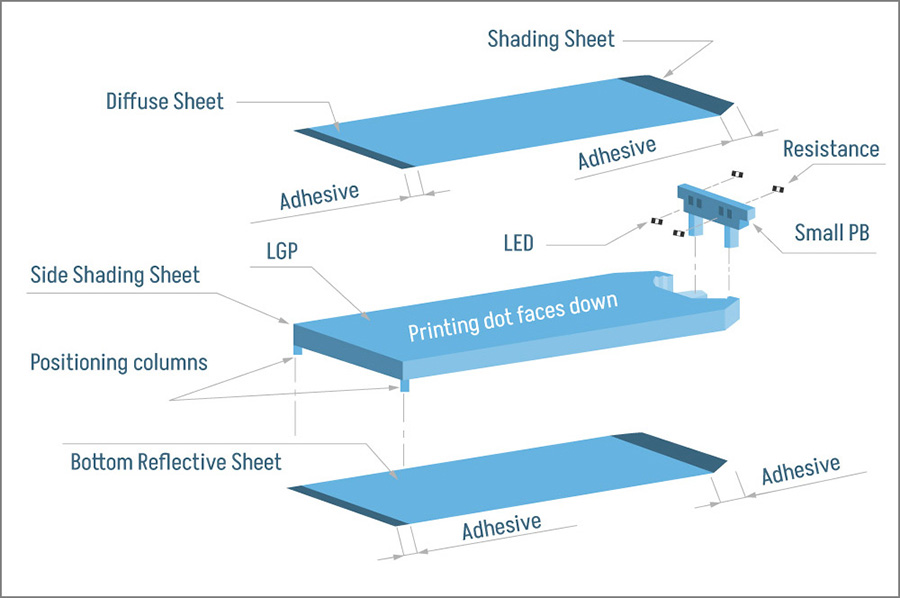

Функция рассеивателя — сделать распределение света более равномерным, а функция рефлектора — отразить свет с нижнего слоя ЖК дисплея обратно в светопроводящую матрицу. Также для повышения эффективности излучаемого света необходимо предотвратить возможность утечки источника света. В настоящее время наиболее часто используемым способом подсветки является свечение по краям пластины (Edge LED). Данный способ заключается в расположении источника света (LED) сбоку от светопроводящей пластины посредством крепления скраю пластины, что позволяет равномерно передать его на ЖК матрицу.
При проектировании модуля подсветки с EDGE свечением необходимо учитывать механическую конструкцию и фактические требования клиентов к производительности. В конструкции подсветки можно выбрать два метода формирования LGP такие как: цельный, единый корпус (как показано на рис. 2(a)) или корпус состоящий из двух компонентов (как показано на рисунке 2 (б)).
 |
 |
| (a) | (b) |
Для свечения и фиксации светопроводящей матрицы можно использовать конструкцию из цельного корпуса.
Преимущества: низкая цена, поскольку светопроводящая пластина отливается из единого, цельного материала, и требует только одной пресс-формы.
Недостатки:
(a) При подсветке, по краям ЖК-дисплея возможны засветы
(b) Низкая яркость
(c) В случае сложного метода фиксации светопроводной матрицы, пластина не может быть изготовлена одной пресс-формой
Примечание: Использование конструкции из цельной светопроводной пластины подойдет, когда основным из требований к дисплею является низкая стоимость.
В случаях когда засвет по краям нежелателен, лучшим выбором будет применение подсветки сделанной из двух компонентов (светопроводной пластины с отдельной рамкой).
Преимущества:
(a) Отсутствие засветов за пределами области просмотра.
(b) При тех же габаритах подсветки яркость выше, чем у из цельного корпуса
(c) Позволяет создать более сложную конструкцию фиксации подсветки
Недостатки: выше стоимость, поскольку светопроводящая пластина состоит из двух компонентов и требует две пресс-формы.
Примечание: является отличным решением, чтобы недопустить утечки света за пределы зоны обзора и позволяет добиться более высокой яркости.
Сравнение двух конструкций приведено в таб 1. ниже:
Таб. 1 Сравнение конструкций светопроводящей матрицы
| Подсветка отлита из цельный корпус из одной пресс-формы | Светопроводящая пластина отливается из двух отдельных компонентов (пластина + отдельная рамка) требующая две пресс-формы |
|---|---|
 |
 |
| Рис. 3-1 Прозрачные ножки фиксации / рефлективная пленка позади подсветки |
Рис. 4-1 Светонепроницаемые ножки фиксации / не требует рефлективной пленки, поскольку пластиковая рамка не пропускает свет |
 |
 |
| Рис. 3-2 Дополнительная рефлективная пленка по краям |
Рис. 4-2 Не требует рефлективной пленки |
 |
 |
| Рис. 3-3 Ножки фиксации подсветки и сама подсветка состоят из цельного компонента |
Рис. 4-3 Ножки фиксации и пластина состоят из двух отдельных компонентов |
 |
 |
| Рис. 3-4 | Рис. 4-4 |
 |
 |
| Рис. 3-5 Утечка света через ножки фиксации и по краям подсветки |
Рис. 4-5 Нет утечки света |
 |
 |
| Рис. 3-6 Утечка света по краям несмотря на наличие рефлективной пленки |
Рис. 4-6 Нет утечки света |
 |
 |
| Рис. 3-7 Утечка света с тыльной стороны подсветки даже при наличии рефлективной плёнки |
Рис. 4-7 Нет утечки света в виду светонепроницаемости |
Когда требуется защита от утечки света, простая конфигурация из светопроводной пластины и рамок с четырех сторон является идеальным решением (рис. 5). В случае недостаточной площади индикатора для установки рамок с четырех сторон, они могут быть установлены только с двух (рис. 6).
Преимущества добавления рамок в конструкции подсветки заключаются в следующем:
- Защита матрицы ЖК дисплей от повреждений с помощью регулировки высоты рамок по краям подсветки
- Устойчивая фиксация индикатора в приборе
- Избежание отделения матрицы и подсветки, а так же смещения в условиях вибрации
