華凌光電 2025年3月 焦點訊息
電子報 第193期

歡迎來到 2025 年 3 月的 華凌光電 電子報!
在這期的內容中,我們將展示最新的顯示解決方案,並帶來精采的公司動態。邀請您了解我們的創新與發展,如何助力您的專案,推動成功邁向新高峰。

本期目錄:

(1) 智慧型顯示器 3.9吋 CAN Bus TFT 配備電容觸控螢幕
(2) 7吋入門級 UART TFT LCD 模組 - 投射電容式觸控/電阻式觸控螢幕
(3) 選擇適合您的 UART 顯示器解決方案:WINSTAR 智慧型顯示器 vs. 入門級 UART TFT 顯示器
(4) 什麼是 PoE?乙太網路供電 (Power over Ethernet) 如何簡化物聯網設備的佈署
(5) 圓形顯示器模組,靈活應用,卓越表現



智慧型顯示器 3.9吋 CAN Bus TFT 配備電容觸控螢幕

這是一款 3.9 吋智慧型顯示器模組,型號 WL0F00039000QGAABSA00,專為無縫整合至 CAN bus 系統設計。此顯示器搭載 STM32 MCU,並且支援 WINSTAR GUI Builder應用軟體,讓使用者無需編碼即可輕鬆使用者介面設計。

主要特色:

  • CAN Bus 通訊 – 支援自訂義 CAN ID 通訊協定(起始通訊速率:250Kbps)。
  • 簡易 UI 設計 – 使用 WINSTAR GUI Builder(Windows)進行拖放式介面設計。
  • 內建記憶體 – 擁有 16MB 的快閃記憶體,可儲存字型和圖控物件。
  • 投射電容式觸控面板 – 提供流暢、靈敏的觸控體驗
  • 低功耗 – 5V 操作電壓,通過 USB 供電
  • 多平台相容性 – 支援 PC(USB to CAN)、MCU、Raspberry Pi(PiCAN2)

此外,這款智慧型顯示器還支援 STMicroelectronics 的 TouchGFX 和 STM32Cube 軟體工具,為開發者提供更多彈性。

想了解更多嗎? 歡迎聯繫我們!

WL0F00039000QGAABSA00

型號 : WL0F00039000QGAABSA00

►對角線尺寸: 3.9吋
►解析度: 480×128 dots
►模組尺寸: 105.5 × 37 × 5.13 mm
►有效區域尺寸: 95.04 × 25.34 mm
►視角: 6點鐘方向
►工作電壓: 5 Vdc
►通訊介面: CAN bus
►通訊協定: Custom CAN ID
►MCU: STM32F750
►快閃記憶體: 16 MB
►觸控螢幕: 投射電容式觸控螢幕(PCAP)
►表面: 亮面
►亮度: 400 cd/m²
►工作溫度: -10~+70℃
閱讀更多



TOP

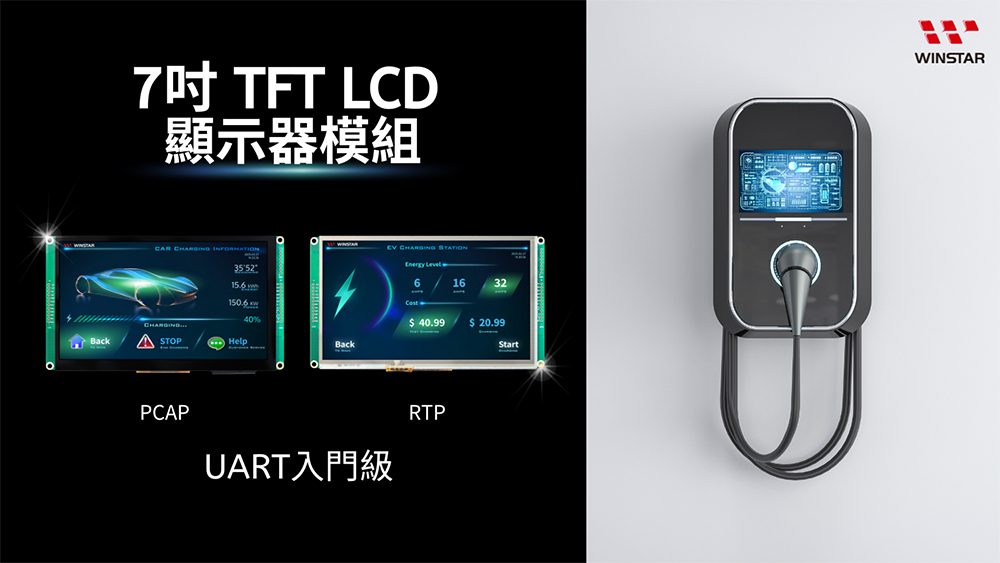

7吋入門級 UART TFT LCD 模組 - 投射電容式觸控/電阻式觸控螢幕

我們很高興向您介紹全新的 7 吋入門級 UART LCD 顯示模組,提供兩種版本:

WL0F0007000A2GFAAEA00 – 搭載投射電容式觸控螢幕(PCAP)
WL0F0007000A2TFAAEA00 – 搭載電阻式觸控螢幕(RTP)

這兩款模組都具備「一體化系統」,內建控制板、微控制器以及外接閃存,並位於 TFT 面板背後。這種設計使得模組能直接驅動 TFT 顯示器、背光和觸控面板,簡化整合流程。作為從屬設備,它們通過自訂的 UART 指令與主設備通訊,顯示內容並捕捉觸控輸入。

主要特色:

WINSTAR 專業技術 – 覆蓋顯示技術的各大領域,為客戶提供彈性,選擇符合需求的最佳方案。

  • 7 吋 TFT 顯示器
  • 一體化系統 – 內建控制板、微控制器及外接快閃記憶體
  • DC 5V 工作電壓 和 USB-C 供電
  • 內建 16MB 閃存 和 SD 卡插槽
  • 自訂義 UART 通訊協定(預設波特率:19200 bit/sec)
  • 輕鬆透過隨身碟升級韌體
  • 「Clever System User API」 – 減少程式設計工作

PCAP 版本支援多點觸控,而 RTP 版本則提供單點觸控與壓力感應操作,確保在不同使用環境中都能提供靈活的操作體驗。

想了解更多嗎? 歡迎聯繫我們!

7吋入門級 UART TFT LCD 模組 - 電容式觸控/電阻式觸控螢幕

型號 : WL0F0007000A2GFAAEA00

►對角線尺寸: 7吋
►解析度: 800×480 dots
►模組尺寸: 180 × 100 × 15.8 mm
►有效區域尺寸: 154.08 × 85.92 mm
►視角: 12點鐘方向
►工作電壓: 5 Vdc
►通訊介面: UART
►通訊協定: Customized UART
►MCU: IT9866
►快閃記憶體: 16 MB
►觸控螢幕: 投射電容式觸控螢幕(PCAP)
►表面: 亮面
►亮度: 350 cd/m²
►工作溫度: -20~+70℃
閱讀更多

型號 : WL0F0007000A2TFAAEA00

►對角線尺寸: 7吋
►解析度: 800×480 dots
►模組尺寸: 180 × 100 × 15.6 mm
►有效區域尺寸: 154.08 × 85.92 mm
►視角: 12點鐘方向
►工作電壓: 5 Vdc
►通訊介面: UART
►通訊協定: Customized UART
►MCU: IT9866
►快閃記憶體: 16 MB
►觸控螢幕: 電阻式觸控螢幕(RTP)
►表面: 亮面
►亮度: 250 cd/m²
►工作溫度: -20~+70℃
閱讀更多



TOP



選擇適合您的 UART 顯示器解決方案:WINSTAR 智慧型顯示器 vs. 入門級 UART TFT 顯示器

在開發嵌入式顯示應用時,不同開發者需求各不相同。有些人透過無須編寫程式碼的方式加速開發;而有些人則追求更高的開發靈活性,以滿足特定應用需求。傳統的 UI 開發通常需要大量的編碼與測試,這不僅拉長專案開發時程,也增加了後續維護成本。

為了滿足市場需求,WINSTAR 提供兩大系列產品: UART 智慧型顯示器 (Smart Display) 和 入門級 (Entry-Level) UART TFT 顯示器模組。這兩個系列皆可幫助開發者簡化開發流程,但在程式設計需求程度與開發方式上有所不同。

技術對比:UART 智慧型顯示器 (Smart Display) vs. 入門級 (Entry-Level) UART TFT


產品系列 UART 智慧型顯示器 (Smart Display) 入門級 (Entry-Level) UART TFT
開發方式 透過 WINSTAR Smart Display GUI Builder & ST 開發工具 透過 WINSTAR Clever System User API 進行開發
是否需編程 無需編程 需要具備基本程式設計能力
測試與調整 可直接在電腦上模擬測試,無需燒錄至設備 透過 API 直接展示設計內容,縮短專案開發時程
主要特色 拖曳圖控物件介面設計 UI/UX,適合初學者與快速開發。支援 TouchGFX、STM32CubeIDE、STM32CubeMX、STM32CubeProg,提供進階開發選項。 透過指令碼控制UI,提供更靈活但需具備一定程式設計程能力。


哪種方案適合您的專案?



選擇 UART Smart Display,開發者可直接透過 WINSTAR Smart Display GUI Builder 設計 UI/UX,無需編寫任何程式碼,非常適合無程式設計背景的使用這與快速開發需求。此外,它還支援 ST 開發工具,提供進階客製化的彈性。而 入門級 UART TFT LCD 模組 則適合透過 API 指令進行控制,,適合具備程式設計能力、需要更高自由度與自訂功能的開發者。

無論您的專案需需求如何,WINSTAR 都能提供適合的顯示器解決方案,幫助您開發流程!

歡迎聯繫我們瞭解更多技術細節或索取測試!

閱讀更多



TOP



什麼是 PoE?乙太網路供電 (Power over Ethernet) 如何簡化物聯網設備的佈署

PoE (Power over Ethernet) 乙太網路供電是一種技術,允許單一乙太網纜線同時傳輸數據和電力。透過 PoE,無線接入點 (WAP)、IP 攝像機、網路電話等設備不再需要單獨布設電源線,從而簡化了配線需求。隨著物聯網時代的到來,PoE 技術的應用範圍已從早期的 IP 電話擴展至 IP 喇叭、IP 顯示器、Panel PC、智慧照明、IoT 感測器等多種產品,並廣泛應用於智慧家庭、智慧醫療、工業自動化、智慧城市等領域。

PoE 如何簡化現代設備的佈署

PoE 技術透過單一纜線同時傳輸電力與數據,為現代設備佈署帶來了多重優勢:

  • 無線接入點 (WAPs): 消除對單獨電源的需求,簡化無線網路的安裝。
  • IP 攝像機: 使監控系統的安裝更加靈活,尤其適合電源插座難以佈置的區域。
  • VoIP 電話: 透過單一纜線傳輸電力和數據,減少佈線雜亂並降低安裝成本。
  • LED 智慧照明: 透過網路控制與供電,實現高效的智慧照明系統。

PoE 帶來的優勢

  1. 成本節約: PoE 可省去單獨電力線的佈置,特別是在建築改造中,降低了安裝與維護的成本。
  2. 靈活性: 設備能安裝於無電源插座的地點,擴展部署的自由度。
  3. 安全性: PoE 具有低電壓供電的特性,並內建短路保護機制,確保設備的安全性。
  4. 可擴展性: PoE 易於整合至現有網路,支持設備遠端管理,提升系統的靈活度和效率。

PoE 市場趨勢

隨著物聯網設備和智慧建築需求的增長,全球 PoE 市場正快速擴展。據報告顯示,各行業對 PoE 設備的需求不斷增加,預計未來的成長潛力巨大。

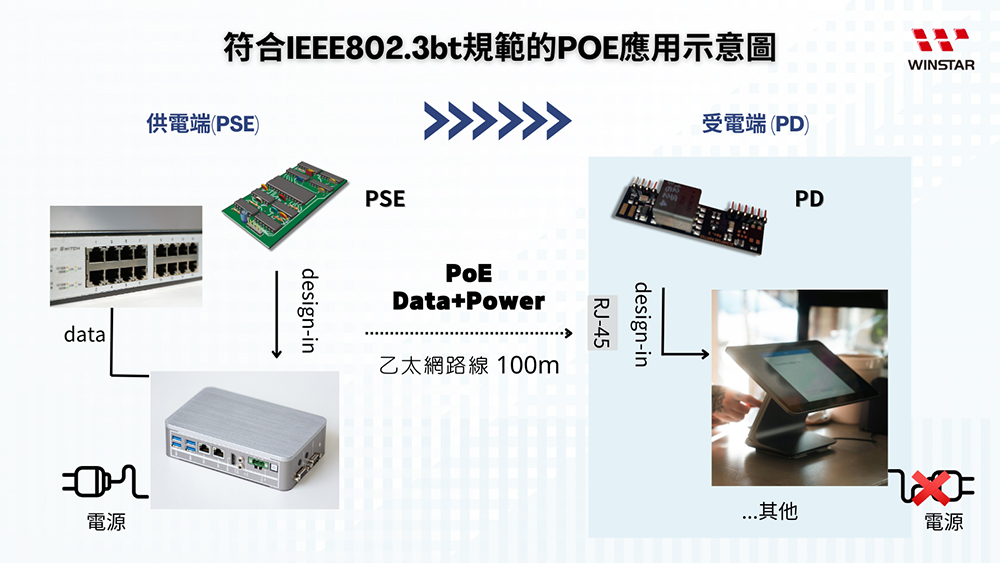

符合IEE802.3bt規範的POE應用示意圖

閱讀更多



TOP



圓形顯示器模組,靈活應用,卓越表現

華凌 WINSTAR 提供一系列圓形顯示器模組,涵蓋TFT、OLED和STN LCD技術,適用於多種創新應用,從智能家居、可穿戴設備到自動化設備,均能提供清晰、穩定的顯示效果。

產品選項:

  • 3.4" 800x800 TFT 顯示器模組
    高解析度顯示,適合高端嵌入式設備和智能家居控制面板,提供卓越的色彩表現與視角一致性。
  • 1.28" 240x240 TFT顯示器模組
    提供無觸控或搭載CTP選項,並配有旋鈕設計,完美應用於自助設備、智能家電等小型裝置。
  • 0.96" 128x64 OLED旋鈕
    超小尺寸、低功耗,配備旋鈕設計,適合自動咖啡機、智能家居設備等需要精確控制的裝置。提供高對比度與鮮豔的顯示效果,適用於精密控制或用戶交互設計。
  • 1.18" 128x128 OLED顯示器模組
    提供無觸控與搭載CTP選項,並具旋鈕設計,適合智能家居、醫療儀器等應用。
  • 2.45" 128x128 COG LCD顯示器模組
    提供搭配PCB選項,靈活應用於各類定制需求,適用於工業設備與日常家電。

廣泛應用範圍:

  • 智能家電:空氣清淨機、家用空調、智慧型冰箱等。
  • 自動化設備:自動咖啡機、無人售貨機、智能飲品機等。
  • 可穿戴設備:健康追蹤器、智慧手錶、智慧眼鏡等。
  • 精密儀器:醫療設備、工業控制系統、測量儀器等。
  • 日常生活設備:汽車中控、智能門鎖、家居控制面板等。

華凌光電 圓形顯示器模組
