2021年1月發行華凌電子報143期 www.winstar.com.tw

華凌光電 2020年1月 電子報
華凌電子報 第143期

本期內容
1) 中國農曆新年假期前後出貨通知
2) Winstar榮獲2021年第29屆台灣精品獎
3) WEA012832E : 1.04吋 COG+PCB 繪圖型 OLED
4) WEX025664B: 3.12吋 COF結構+PCB 繪圖型 OLED
5) WF70A9SWAGDNB0: 7吋 高亮 IPS PCAP觸控 TFT 模組





中國農曆新年假期前後出貨通知

華凌光電台中總部、子公司和中國華南與常熟廠區因農曆新年假期,將於2021年2月10日至2月16日暫停營運, 我們將於2021年2月17日恢復上班服務客戶。請注意春節前後出貨日期,如果您的出貨受到影響,請在春節前盡速與華凌業務人員聯繫,感謝您的配合。以下是春節前最後出貨日和春節後第一個出貨日供您參考,祝福您2021年牛轉乾坤行大運,四季平安過新年!


中國廠區出貨:
►放假前最後出貨日期: 2021年2月8日
►放假後第一個出貨日: 2021年 2月18日
台灣廠區出貨:
►放假前最後出貨日期: 2021年2月8日
►放假後第一個出貨日: 2021年 2月17日



TOP





Winstar榮獲2021年第29屆台灣精品獎

華凌光電股份有限公司 (WINSTAR Display Co., Ltd.) 榮獲2021年第29屆台灣精品獎,再次得到國家級的肯定讓我們倍感榮幸。台灣精品獎( Taiwan Excellence Award) 是我國經濟部貿易局設立的獎項,以向國際推廣我國產業形象並選出具有「創新價值」之產品。 WINSTAR OLED產品分別榮獲2011年、2012年、2014年、2017年、2018年、2019年、2021年,共七屆台灣精品獎項。華凌光電的PMOLED顯示器在產品研發、設計與品質上極具創新與卓越性,我們的OLED顯示器產品掌握OLED材料特性與質感的應用,配合產業與市場的前瞻需求,適切整合設計創意與產品訴求,兼顧技術、功能、使用與美學,突顯了OLED顯示器的創新價值與差異,因此獲得審查委員青睞。

台灣精品獎被譽為臺灣產業界的奧斯卡獎,是依據「研發」、「設計」、「品質」、「行銷」四大專業項目, 綜合評選出來具有「創新價值」之產品。本次榮獲獎項之OLED產品是 0.71吋窄邊框超薄微型OLED顯示器,此款OLED與其他顯示器相比具有更強大功能性和優越性。獲獎也更加肯定華凌光電OLED產品不論在性能、品質、設計方面都具有創新性和卓越性。我們相信技術應該結合人性需求,而好的設計是過程中各項細節的結合,所以我們關注產品設計製造的每個細節。歡迎瀏覽Winstar網站了解更多產品資訊。

2021 台灣精品獎
獲獎產品型號:WEO004864A
獲獎產品名稱:窄邊框超薄微型OLED顯示器

前往 WEO004864A 網頁介紹

 2021年華凌光電OLED獲得台灣精品獎



TOP





WEA012832E : 1.04吋 COG+PCB 繪圖型 OLED

WEA012832E是COG繪圖型OLED模組,模組加上PCB板,解析度為128x32 dots,對角線尺寸為1.04吋。 PCB板設計四個螺絲孔方便使用者將模組固定在應用產品上。 WEA012832E OLED模組內建SSD1306驅動IC 支援4線SPI介面。

此型號OLED模組內建萬國字庫IC及支援中文方便文字顯示,字庫IC有二種可供選擇分別為GT21L16T1W支援繁體中文和GT21L16S2W支援簡體中文。 GT21L16T1W 是15x16點陣漢字庫IC可支援 GB12345 標準繁體中文、BIG5 繁體中文、JIS0208 標準日語 (與Unicode相容) 以及共150個國家的字庫。GT21L16S2W 是15X16點陣的漢字庫IC,支援 GB2312 標準簡體中文、ASCII碼。

WEA012832E邏輯電源電壓為3V或5V, 驅動方式1/32 duty, 在50%顯示畫面耗電流20 mA @ VIN 3.3V (typical value)。模組工作溫度為-40℃~+80℃;儲存溫度為-40℃~+85℃,適合應用在智能居家產品、醫療設備、智能控制等產品。


WEA012832E 說明
點陣 128 × 32 Dots
模組尺寸 35.4 × 23.5 × 1.8 mm
有效區域 25.58 × 6.38 mm
像素大小 0.176 × 0.176 mm
像素間距 0.200× 0.200 mm
顯示模式 Passive Matrix OLED
發光色 白色/黃色
驅動方式 1/32 Duty
驅動IC SSD1306
字庫IC GT21L16T1W 或GT21L16S2W
介面 SPI
對角線尺寸 1.04 吋
WEA012832E
WEA012832E

前往 WEA012832E 網頁介紹



TOP

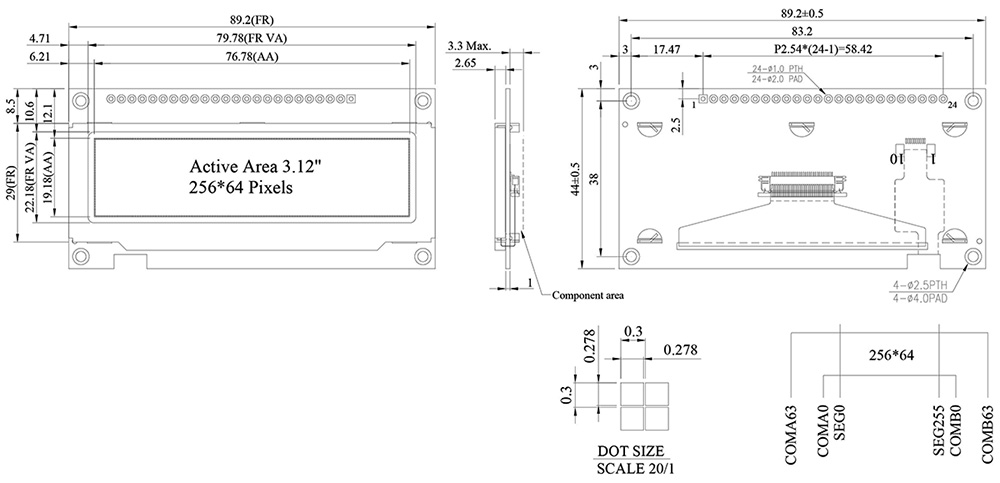

WEX025664B: 3.12吋 COF結構+PCB 繪圖型 OLED

WEX025664B-PCB 是一款AA區對角線尺寸為3.12吋COF結構的繪圖型OLED模組,解析度由256x64 dots組成。PCB板設計四個螺絲孔方便使用者將模組固定在應用產品上。 WEX025664B-PCB OLED模組內建SSD1322 IC 支援6800/8080並列介面和3線/4線SPI串列介面。可支援16 (4-bit) 灰階,驅動方式1/64 duty, 邏輯電源電壓為3.3V, 50%顯示畫面時耗電流為150 mA @ VDD 3.3V (典型值)。

WEX025664B-PCB模組工作溫度為-40℃~+80℃;儲存溫度為-40℃~+85℃,此款COF OLED模組適用於醫療設備、控制面板、智能家居等產品應用。


WEX025664B-PCB 說明
點陣 256 x 64 Dots
模組尺寸 89.2 x 44.0 x 3.3 mm
有效區域 76.78 x 19.18 mm
像素大小 0.278 x 0.278 mm
像素間距 0.3 x 0.3 mm
顯示模式 Passive Matrix OLED
發光色 白色/黃色/天空藍/綠色
驅動方式 1/64 Duty
灰階 4 bits
IC SSD1322 (COF)
介面 6800, 8080, SPI
對角線尺寸 3.12 吋
WEX025664B + PCB
WEX025664B

前往WEX025664-PCB 網頁介紹



TOP





WF70A9SWAGDNB0: 7吋 高亮 IPS PCAP觸控 TFT 模組

WF70A9SWAGDNB0是一款7吋超廣溫IPS投射電容式觸控 (PCAP) TFT-LCD顯示器,解析度為800x480像素。 模組內建有HX8249-A和HX8678-C驅動器IC,支援24-bit RGB介面。 WF70A9SWAGDNB0採用IPS面板具有廣視角左:80 / 右:80 / 上:80 / 下:80度 (典型值);高對比度1000:1(典型值), 高亮度800 nits (典型值)。模組採用亮面玻璃,長寬比為15:9。 PCAP觸控面板內建ILI2511 IC,支援USB介面(可用I2C介面),此款TFT支援多點觸控功能。

WF70A9SWAGDNB0電源電壓 (VCC) 為2.7V至~3.6V,典型值為3.3V,模組工作溫度為-30℃~+80℃,儲存溫度為-30℃~+80℃。


WF70A9SWAGDNB0 說明
對角線尺寸 7 吋
解析度 800 x RGB x 480 (TFT) dots
模組尺寸 165.8 (W) x 106.61 (H) x 8.9(D) mm
有效區域 152.40 x 91.44 mm
象速間距 0.1905 x 0.1905 mm
LCD 類型 TFT 全透
視角 80/80/80/80
TFT 介面 24-bit RGB
TFT 驅動IC HX8249-A + HX8678-C 或相容IC
長寬比 15:9
背光類型 LED, 白色
PCAP IC ILI2511 或相容IC
PCAP 介面 USB (可用I2C)
PCAP FW 版本 6.0.0.0.0.0.0.1
觸控面板 PCAP
表面 亮面
WF70A9SWAGDNB0
WF70A9SWAGDNB0

前往WF70A9SWAGDNB0網頁介紹
