2020年2月發行華凌電子報 132期 www.winstar.com.tw

華凌光電 2020年 電子報
華凌電子報 第132期

本期內容
1) COB 字元型 OLED 16x1 WEH001601B
2) 0.68 吋 繪圖型 OLED WEO009632B Hotbar 版本
3) 0.95 吋 繪圖型 OLED WEO009664A





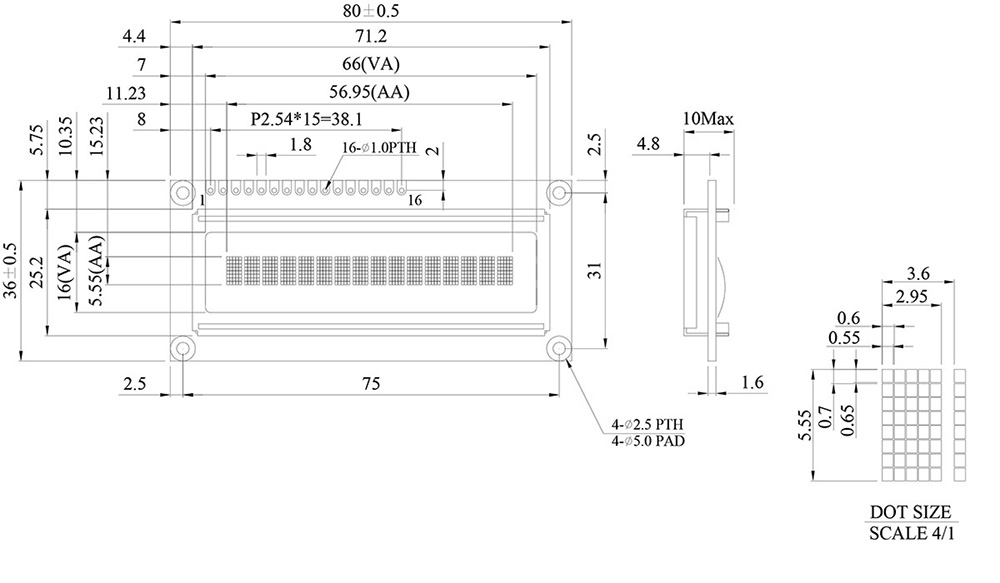

COB 字元型 OLED 16x1 WEH001601B

WEH001601B是一款COB結構16字x1行OLED顯示模組,面板尺寸為2.25吋。 WEH001601B內建WS0010 IC;預設介面為6800,亦可選8080或SPI介面,驅動方式為1/8 duty。 Winstar所有字元型COB OLED顯示器在模組上均內建多合一的字庫IC WS0010,包含了English / Japanese, West European, Scandinavian European, 和 Cyrillic (Russian)。

WEH001601B OLED 邏輯電源電壓為5V(典型值),50%顯示畫面耗電為50mA@ 5VDD(典型值)。 此款OLED模組工作溫度為-40℃~+80℃; 儲存溫度為-40℃~+85℃。

WEH001601B 規格說明
顯示型態 16 字 x 1行
模組尺寸 80.0 x 36.0 x 10.0(MAX) mm
顯示區域 66.0 x 16.0 mm
有效區域 56.95 x 5.55 mm
點尺寸 0.55 x 0.65 mm
點間距 0.60 x 0.70 mm
字元尺寸 2.95 x 5.55 mm
字元間距 3.6 x 5.55 mm
顯示顏色 黃色/ 白色/ 藍色/ 綠色/ 紅色
驅動方式 1/8 Duty
IC WS0010
介面 預設6800, 可選 8080, SPI
尺寸 2.25 吋
WEH001601B - Winstar Display
WEH001601B - Winstar Display

前往WEH001601B介紹網頁



TOP

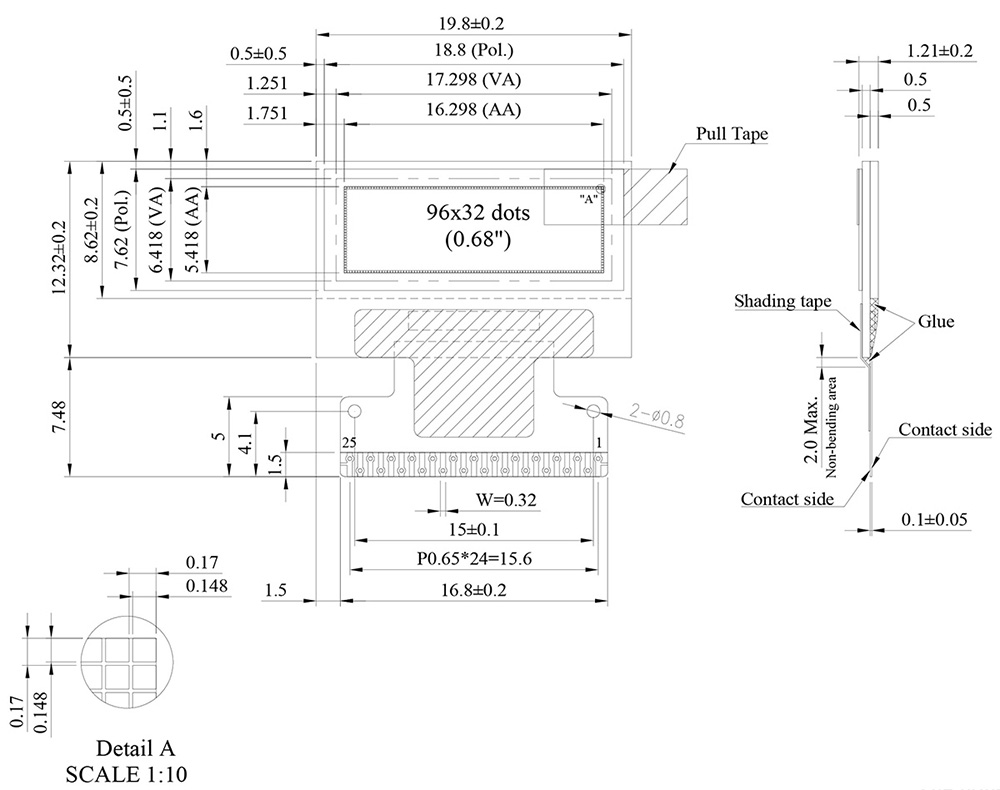

0.68 吋 繪圖型 OLED WEO009632B Hotbar 版本

WEO009632B Hotbar版本是一款小型OLED顯示器模組,解析度為96x32像素,尺寸為0.68吋。模組內建SSD1305驅動器IC;此模組支援8-bit 6800/8080 並列式介面、I2C和4線SPI介面。WEO009632B-Hotbar版本電源電壓為3V,驅動為1/32 duty; 50%顯示畫面耗電為6mA@ 12Vcc (典型值)。

OLED顯示器具有超薄、重量輕、功耗且無需背光等特性。適用於手提式設備、個人護理設備、健康器材、儀表設備…等。WEO009632B-Hotbar模組工作溫度為-40℃至+80℃; 儲存溫度為-40℃至+85℃。

WEO009632B-Hotbar  規格說明
解析度 96 x 32 像素
模組尺寸 19.80 x 12.32 x 1.21 mm
有效區域 16.298 x 5.418 mm
像素大小 0.148 x 0.148 mm
像素間距 0.17 x 0.17 mm
顯示模式 被動矩陣OLED
顯示顏色 白色 / 黃色
驅動方式 1/32 Duty
IC SSD1305
介面 6800, 8080, SPI, I2C
尺寸 0.68 吋
WEO009632B - Winstar Display
WEO009632B - Winstar Display

前往WEO009632B-Hotbar網頁介紹



TOP





0.95 吋 繪圖型 OLED WEO009664A

WEO009664A是一款小型0.95吋COG OLED顯示器, 解析度為96x64像素。 此款被動矩陣OLED內建SSD1305 IC。模組支援8-bit 6800/8080並列式介面或I2C、SPI介面。 WEO009664A的邏輯電源電壓為3V,驅動方式為1/64 duty; 50%顯示畫面耗電為6mA@ 12Vcc(典型值)。 模組可以在-40℃至+80℃的溫度下工作; 儲存溫度為-40℃至+85℃。

此款OLED對角線尺寸僅為0.95吋,解析度為96x64像素,比傳統的LCD更亮、對比度更高、視角更寬且電流消耗更低,WEO009664A COG OLED顯示器超薄、重量輕、低功耗,非常適合提式設備、儀表設備、智能電網,物聯網...等。

WEO009664A 規格說明
解析度 96 x 64 像素
模組尺寸 24.90 x 22.95 x 1.65 mm
有效區域 19.946 x 13.418 mm
像素大小 0.186 x 0.188 mm
像素間距 0.208 x 0.210 mm
顯示模式 被動矩陣OLED
顯示顏色 黃色 / 白色
驅動方式 1/64 Duty
IC SSD1305
介面 6800,8080,SPI,I2C
尺寸 0.95 吋
WEO009664A - Winstar Display

WEO009664A - Winstar Display

前往WEO009664A網頁介紹





TOP
