华凌光电 2025年11月 焦点讯息
欢迎来到 2025 年 11 月的 华凌光电 电子报！
我们为您汇整了显示屏解决方案的最新产品与技术。本期重点：介绍新推出 7 寸 HDMI TFT LCD、多功能 3 寸单色 TFT-LCD，以及采用 STM32 芯片的轻巧型 HMI 显示屏。同时，我们将探索树莓派在工业控制中的强化应用，并透过 PMOLED 与 STN 的深度对比，助您精准升级显示技术。
- 欢迎来到 2025 年 10 月的 华凌光电 电子报！
- (1) 7 寸 HDMI TFT LCD 显示屏系列
- (2) 3 寸单色 TFT-LCD 显示屏
- (3) 树梅派在工控市场的应用
- (4) PMOLED VS STN：新一代显示方案升级完整指南
- (5) 小屏幕，大差异：PMOLED让 TWS 充电盒在 1 秒内，传达最重要的讯息
- (6) Smart Display GUI Builder v0.8.1_WS 版本更新

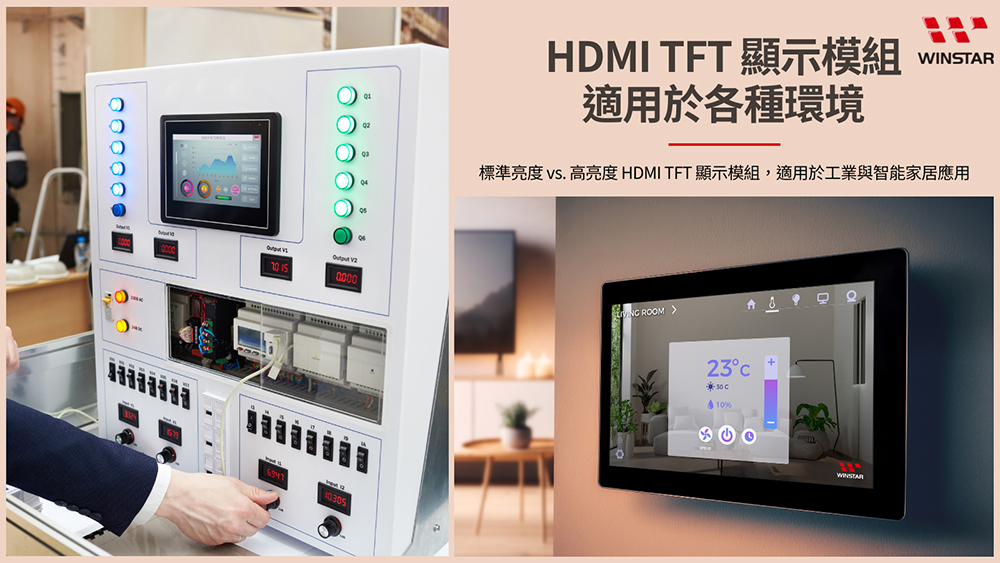

7 寸 HDMI TFT LCD 显示屏系列
我们在 7 寸 HDMI TFT LCD 系列中推出了两款型号：WF70C6TYFB5MHGV（标准亮度） 和 WF70C6SYFB5MHGV（高亮度）。这些型号均采用 IPS 技术，确保卓越的色彩准确度和宽广的视角。WF70C6TYFB5MHGV 适用于室内应用，而 WF70C6SYFB5MHGV 则具有 800 cd/m² 的亮度，经过优化，适用于高环境光环境，例如工业和户外场所。
这些显示屏专为工业控制系统、医疗设备、汽车系统和智能家庭设备等应用而设计，在各种照明条件下均能提供高效能表现。
主要特色：
- 尺寸： 7 寸
- 分辨率： 1200 × 1920 像素 (Full HD)
- 视角： 80°/80°/80°/80° (IPS 广视角)
- 亮度：
WF70C6TYFB5MHGV： 400 cd/m² (适用于室内环境)
WF70C6SYFB5MHGV： 800 cd/m² (为高环境光环境优化) - 触控屏幕： 投射式电容触控 (PCAP)，支援 1 或 2 个触控点 (可提供更高配置)
- 控制器 IC： LT6911C
- 接口： 透过 DVI 讯号实现 HDMI 连接
- 操作温度： -20°C 至 +70°C
- 背光： 白色 LED，用于增强对比度
HDMI 连接性：
两款型号均支持透过 DVI 讯号的 HDMI 连接，确保与各种系统（例如多媒体设备、工业设备和医疗设备）的可靠整合。此 HDMI 接口提供无缝的视讯输入和输出，以最小的延迟支持高画质内容。
这些显示屏经过精心设计，可在各种严苛的环境中提供可靠的性能，并在标准和高亮度配置中提供灵活性。
产品规格：
- 型号： WF70C6TYFB5MHGV / WF70C6SYFB5MHGV
- 模块尺寸： 122.1 × 173.75 × 24.25 mm
- 显示区域： 94.5 × 151.2 mm
- 储存温度： -30°C 至 +80°C
- 界面： DVI
深入了解我们的型号：
》WF70C6TYFB5MHGV (标准亮度)
》WF70C6SYFB5MHGV (高亮度)

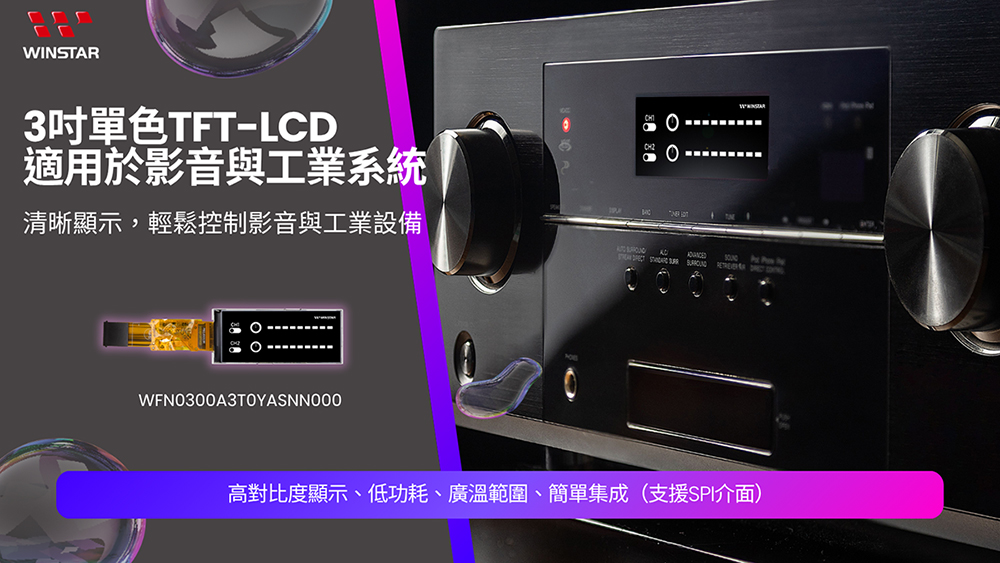

3 寸单色 TFT-LCD 显示屏
WFN0300A3T0YASNN000 是一款 3 寸单色 TFT-LCD 显示屏，专为高对比度度、低功耗应用而设计。凭借 320x120 像素的分辨率以及 450 cd/m² 的亮度，该模块可在各种环境条件下提供出色的可见度。IPS 技术确保了稳定可靠的显示性能和宽广的视角，使其适用于对清晰度要求极高的工业和视听系统。
主要特色：
- 尺寸： 3 寸
- 分辨率： 320 × 120 像素
- 视角： 80°/80°/80°/80° (IPS 技术，提供宽广且一致的视角)
- 亮度： 450 cd/m² (在各种照明条件下均清晰可见)
- 触控屏幕： 无
- 驱动 IC： ST7512
- 接口： SPI (3 线通讯接口)
- 操作温度： -20°C 至 +70°C
- 背光： 白色 LED，寿命达 50,000 小时
应用领域：
- 工业控制： 适用于需要高对比度度和低功耗的工厂自动化、机器接口和实时监控系统。
- 视听设备： 适用于便携式媒体设备、通讯系统以及任何对低功耗、高对比度度和紧凑尺寸有严格要求的应用。
产品规格：
- 型号： WFN0300A3T0YASNN000
- 模块尺寸： 86.347 × 35.89 × 7.2 mm
- 显示区域： 72 × 27 mm
- 储存温度： -30°C 至 +80°C
深入了解我们的型号：
树梅派在工控市场的应用
树莓派基金会（Raspberry Pi Foundation）的 Compute Module 系列凭借其小巧的外型模块化设计与强大效能，在工业控制与嵌入式系统领域中产生了深远影响。这些特点使 Compute Module 成为各类工业应用的理想选择。
Compute Module 4 与 5（CM4/CM5）概述
CM4 与 CM5 特别适用于工业自动化、边缘运算及人机接口（HMI）系统。两者分别采用 Broadcom Cortex-A72 与 Cortex-A76 处理器，支持最高 16GB 内存，并具备灵活的 I/O 接口选项，能轻松整合至各种客制化硬件设计中。
工业应用：
- 工业自动化控制器：透过客制化载板，CM4/CM5 可支持 RS-485 与 CAN bus 等工业通讯接口，实现高精度控制与实时数据处理。
- 边缘运算：可在本地端进行数据处理，减少对云端的依赖，提升延迟效能、安全性与实时应用的效率。
- 人机界面（HMI）：可取代传统 PLC 系统，提供具互动性、成本效益高的图形化操作接口，用于工业设备控制面板。
其他应用：
- AIoT：搭配 AI 加速器后，适用于影像辨识、自然语言处理及其他边缘端 AI 应用。
- 机器视觉：适用于瑕疵检测、产品识别、条形码扫描及其他自动化视觉检测任务。
- 零售与数位广告牌：可驱动高分辨率交互式显示屏，应用于数字广告与客户互动系统。
》了解更多

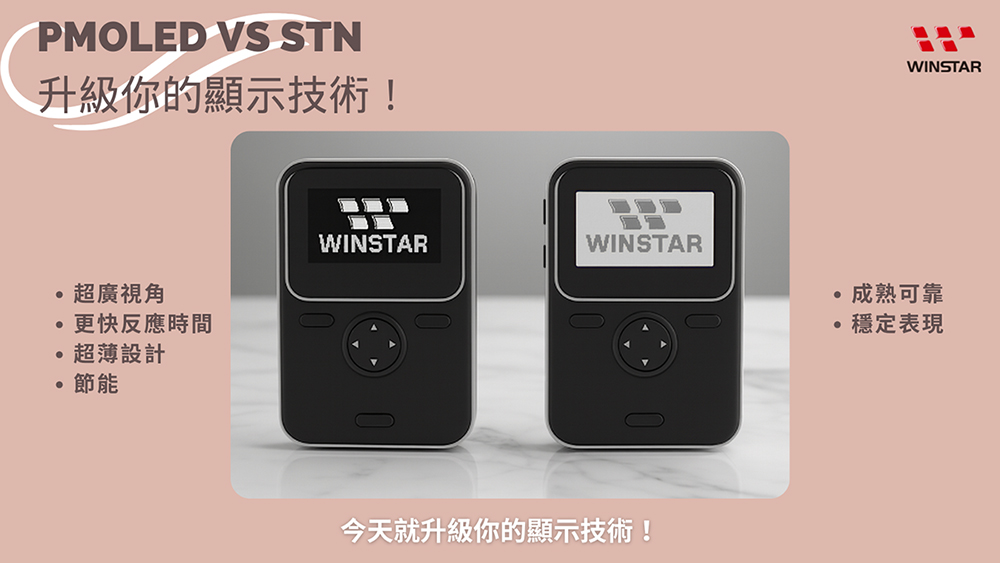

PMOLED VS STN：新一代显示方案升级完整指南
选择合适的显示技术对于优化用户体验与系统效能至关重要。以下为 PMOLED 与 STN 技术的主要差异比较，协助您做出最佳决策：
为什么选择 PMOLED？
- 卓越的可视角度：PMOLED 显示屏在接近 180° 的可视角度范围内，依然能保持稳定的对比度与清晰度；而 STN 显示屏在斜视角下则容易出现对比下降与画面模糊。
- 更快的反应速度：PMOLED 具备微秒级的反应时间，非常适合需要实时数据显示与流畅动画的应用；相比之下，STN 显示屏的反应较慢，容易出现延迟。
- 更高的分辨率：PMOLED 提供更高的分辨率与细致的画质，适合需要清晰文字与精细图形的应用；而 STN 通常更适合显示简单、静态的信息。
- 节能设计：PMOLED 技术在深色接口下耗电量更低，非常适合电池供电或需强调节能的装置。
轻松升级至 PMOLED
WINSTAR 的针脚兼容（Pin-to-Pin）PMOLED 模块可直接整合至现有 STN 设计中，让升级过程更加简便，同时兼具成本效益。
升级的主要优势：
- 无需更改外壳结构模具
- 简化电路设计，仅需最少改动
- 韧体移植快速高效
该选择哪一种显示技术？
- PMOLED：适合需要高画质、低功耗与小型化设计的应用。
- STN：适用于以成本与稳定性为主要考虑的基本显示需求。
► 了解更多

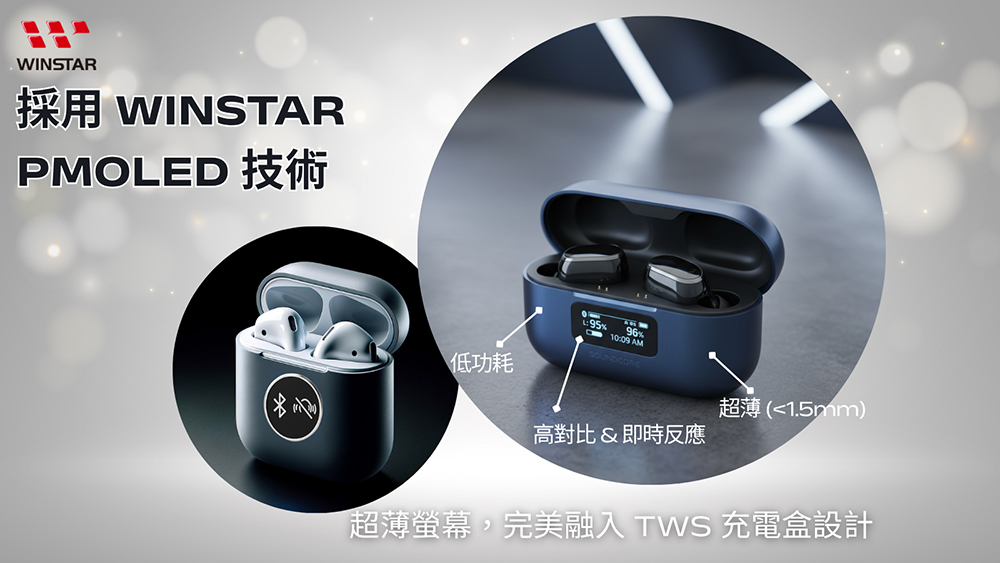

小屏幕，大差异：PMOLED让 TWS 充电盒在 1 秒内，传达最重要的讯息
PMOLED 显示屏以高对比度度、超低功耗与实时数据显示能力，为 TWS（真无线立体声）充电盒提供理想的显示解决方案。这类显示屏可实时呈现电池状态与蓝牙联机等关键信息，提升小型装置的使用体验。即使在低光环境下仍具高可视性，使 PMOLED 成为 TWS 应用中兼顾清晰度与节能效率的最佳选择。
主要优点：
- 高对比度度：在多角度下依然能保持清晰可视，确保在不同光线环境中皆易于阅读。
- 低功耗：延长便携设备的电池寿命，同时维持优异效能，非常适合小型与电池供电装置。
- 实时数据显示：可实时更新充电进度与蓝牙状态等关键信息，让用户能即刻掌握装置运作状况。
PMOLED 显示屏在提升 TWS 充电盒设计与功能性方面具备明显优势。其低功耗、高对比度与快速数据反馈的特性，使其成为强化小型可携装置使用体验的理想选择。
► 了解更多
Smart Display GUI Builder v0.8.1_WS 版本更新
Smart Display GUI Builder v0.8.1_WS 更新版本带来多项重要功能强化，进一步提升使用体验与设计效率。本次更新包含语言支持扩充、内存容量提升与 CAN 通讯协议功能优化，协助用户更有效率地建立具扩充性的设计项目。
更新重点：
- 繁体中文与日文接口支持：GUI Builder 现已支持繁体中文与日文接口，让全球用户能更轻松地建立客制化显示设计。
- 单选按钮编辑器新增「删除全部图片」功能：新增的「Delete All Images」按钮可一次删除所有图片，简化批次图像管理流程，提升设计效率。
- 支持 32MB Flash 内存：7 寸与 10.1 寸 GPIO 系列现支持 32MB 闪存，提供更大储存空间与设计弹性。
- 自定义 CAN ID 通讯协议预设亮度设定：在 Widget → Splash Screen → Modify 中新增默认亮度设定功能，可更有效率地调整亮度参数。
- 支持 DBC Cycle Time 功能：使用者现在可上传包含修改过循环时间的 DBC 档案，让仿真器能更准确反映变更，提升测试与设计精度。
这些更新大幅提升了 GUI Builder 的功能与灵活性，支持更复杂的设计需求，并改善通讯协议的应用范围。
完整更新内容请参阅：► 了解更多
