13,3 inç 960x680 3 Renkli E-kağıt Ekran - WAA1330A2BNC3NXXX000

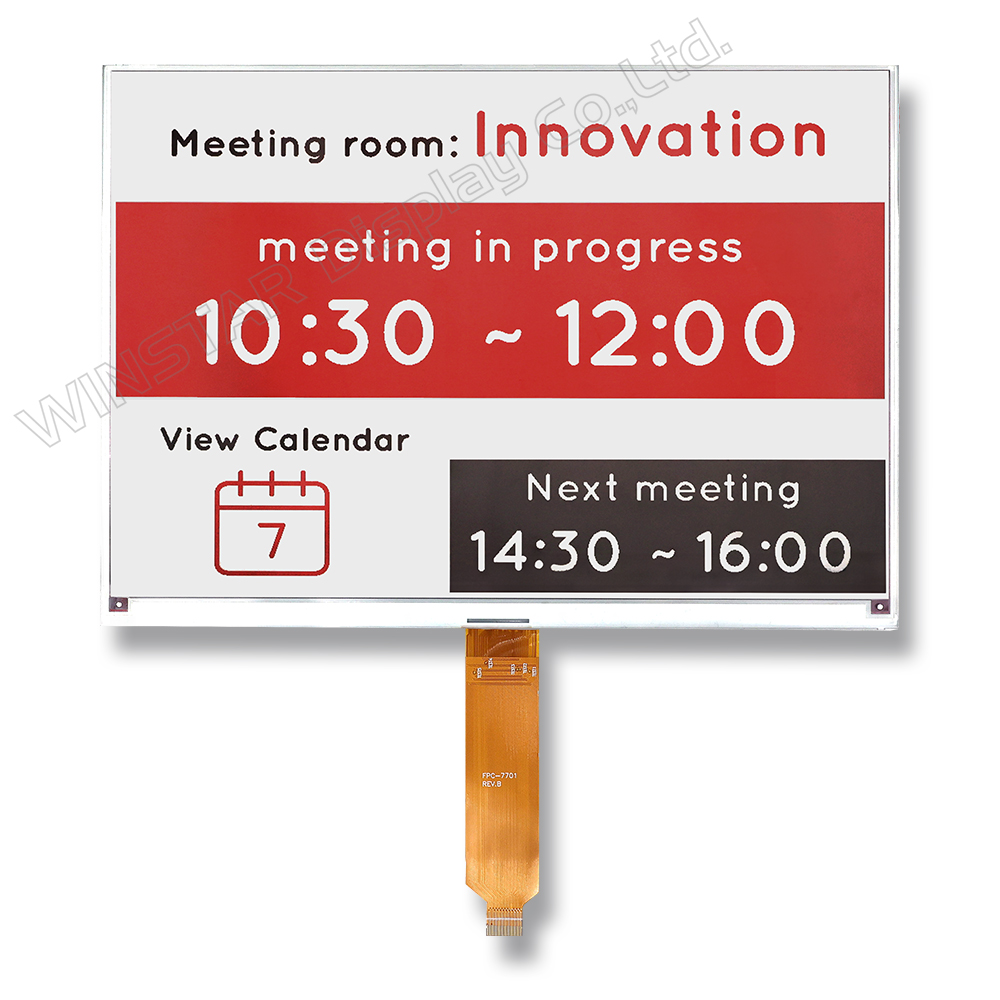

13,3 inç 960x680 3 Renkli E-kağıt Ekran

Model No. WAA1330A2BNC3NXXX000

►Boyut : 13.3"
►Çözünürlük : 960x680 dot
►Ara yüz : MCU / SPI / I2C
►Dokunmatik Ekran: dokunmatik Panel olmadan
►Ekran, siyah-beyaz e-kağıt ve üç renkli (siyah, beyaz ve kırmızı) e-kağıt ekranları yenileyebilir.

PDF İndir

DEMO CODE Sorguya ekle

Önceki Listeye geri dön

Açıklama

WINSTAR'ın 13,3 inç üç renkli e-kağıt ekranı (model: WAA1330A2BNC3NXXX000), yüksek kontrast, düşük enerji tüketimi ve uzun süreli stabil ekranlar için ideal bir çözüm sunar. Büyük boyutu, geniş bir bilgi yelpazesi görüntülenmesi gereken uygulamalar için mükemmeldir, örneğin kat planları, dijital menü panoları ve dijital tabelalar gibi. Ekran, güvenilir çalışma için entegre devreler ile yüksek ekran performansı sağlayan TFT-dizi ile çalışan elektronik kağıt teknolojisini kullanır.

Öne Çıkan Özellikler:

Çok Yönlü Görüntüleme Modları: Hem yatay hem de dikey modları destekler, kat bilgileri, dijital menü panoları veya diğer iş ile ilgili içerikler gibi çeşitli uygulama gereksinimlerine uyum sağlar.
Yüksek Kontrast ve Yüksek Yansıtıcılık: 960x680 çözünürlüğü ile özellikle parlak ışık ortamlarında, zorlu aydınlatma koşullarında bile yüksek görünürlük sağlayarak, net ve kolay okunabilir bir ekran kalitesi sunar.
TFT-Dizi Teknolojisi: Ekran, anahtar entegre devreler olan kapı sürücüleri, kaynak sürücüleri, MCU arayüzleri, zamanlayıcılar, DC-DC dönüştürücüler, SRAM ve VCOM gibi bileşenleri içeren bir TFT-dizi tarafından sürülür, bu da mükemmel ekran stabilitesi ve performansı sağlar.
Ultra Düşük Güç Tüketimi: Yansıtıcı ekran teknolojisi kullanarak, ekran enerji tüketimini önemli ölçüde azaltır, sık sık yenilemeyi gerektirmeden uzun süreli ekran sağlar, bu da uzun süreli çalıştırma için ideal hale getirir.
Kommercial Sıcaklık Aralığı ve Çift Stabil Ekran: Stabil ve güvenilir olan bu ekran, zamanla renk bozulması veya distorsiyonu yaşanmaz, bu da onu çeşitli ticari ve kamuya açık uygulamalar için uygun hale getirir.

Uygulamalar:

Kat Rehberi Ekranları: Binalarda veya alışveriş merkezlerinde, 13,3 inç ekran, kat bilgilerini veya mağaza dizinlerini gösterebilir ve müşteriler için net bir rehberlik sağlar.
Dijital Tabela: Ticari alanlar veya halka açık alanlar için idealdir, özellikle parlak ortamlarda okunabilir görsel ekranlar sunar ve bilgileri etkili bir şekilde iletir.

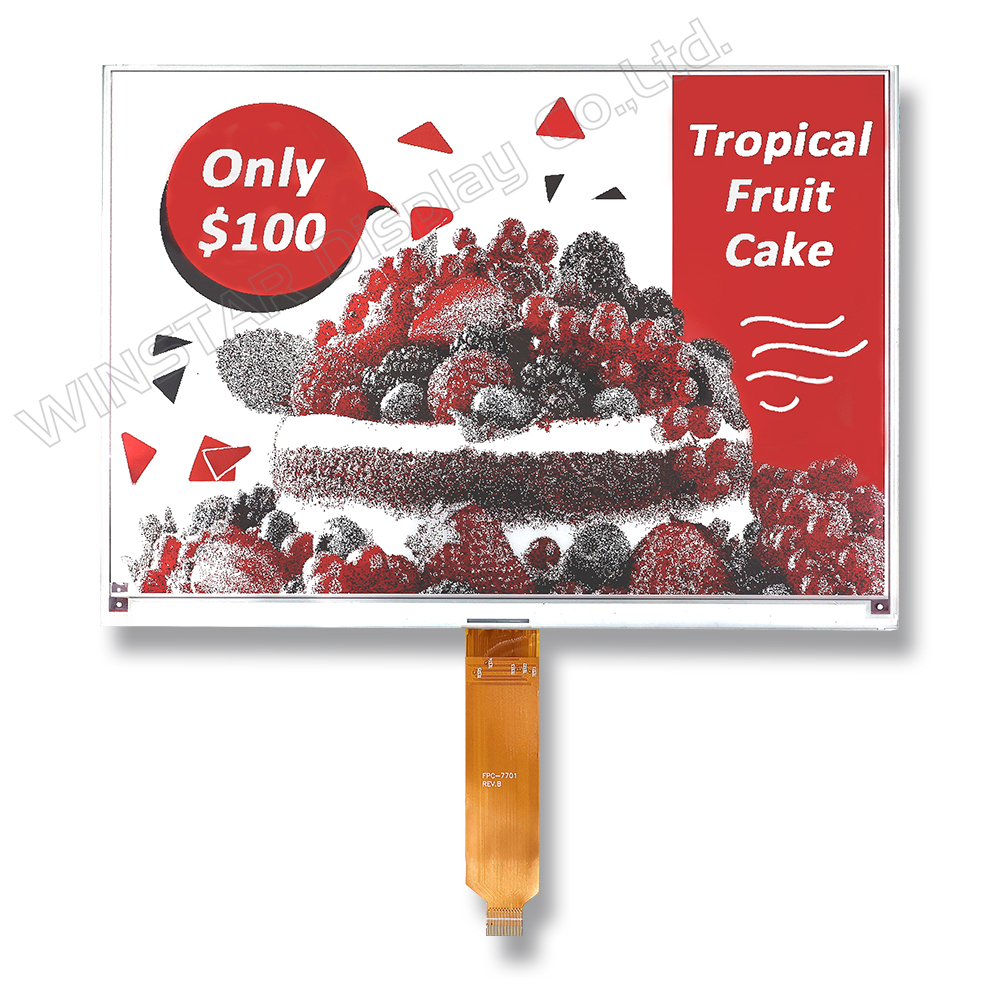

Dijital Menü Panoları: Restoranlar veya fast food zincirlerinde, menüleri veya promosyonları sergileyebilir, müşteri deneyimini iyileştirir.
Mobil Elektronik Etiket Sistemleri: Depolarda, lojistikte veya perakende endüstrilerinde kullanılır, verimliliği artırmaya ve enerji tüketimini azaltmaya yardımcı olur.

WINSTAR'ın 13,3 inç e-kağıt ekranı, güvenilir ekran teknolojisiyle çeşitli ticari uygulamalarda yaygın olarak kullanılmaktadır. İş bilgilerini sergilemek, binalarda ziyaretçileri yönlendirmek veya menüleri göstermek için olsun, stabil, net ve verimli bir ekran performansı sunar.

WAA1330A2BNC3NXXX000

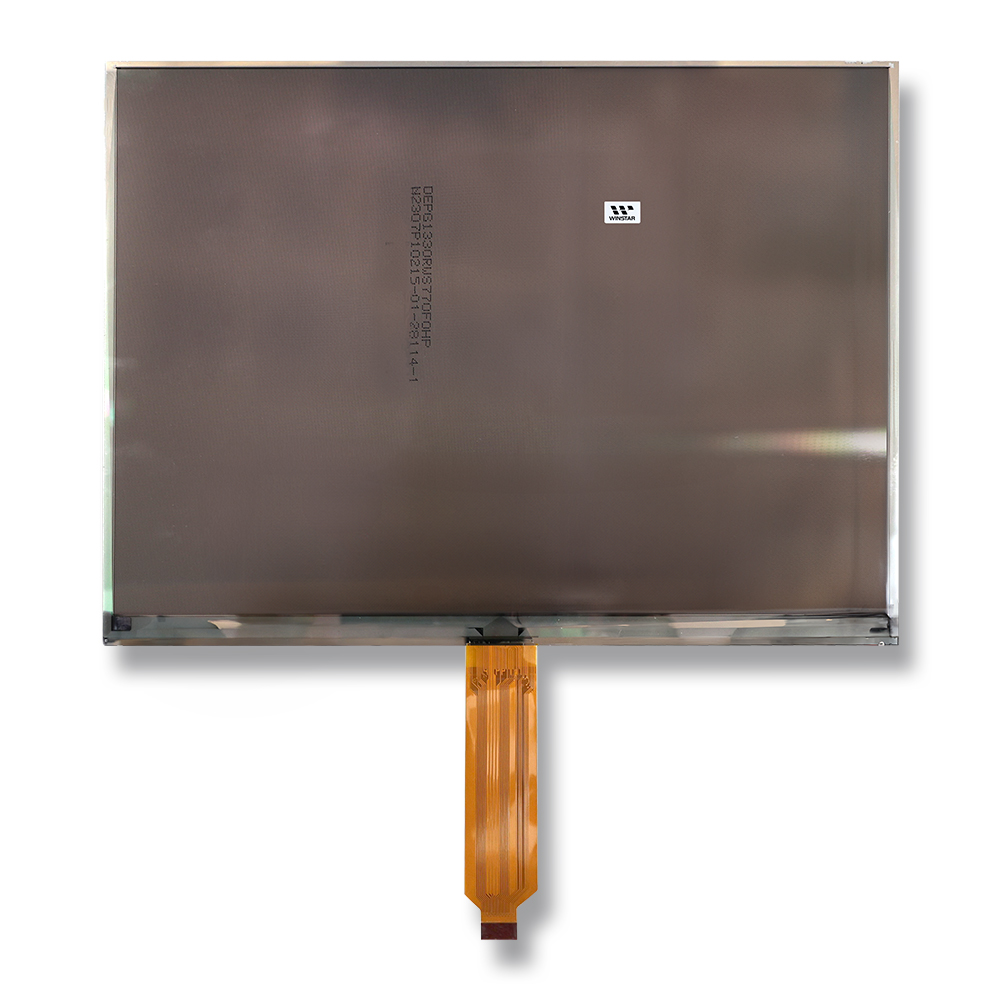

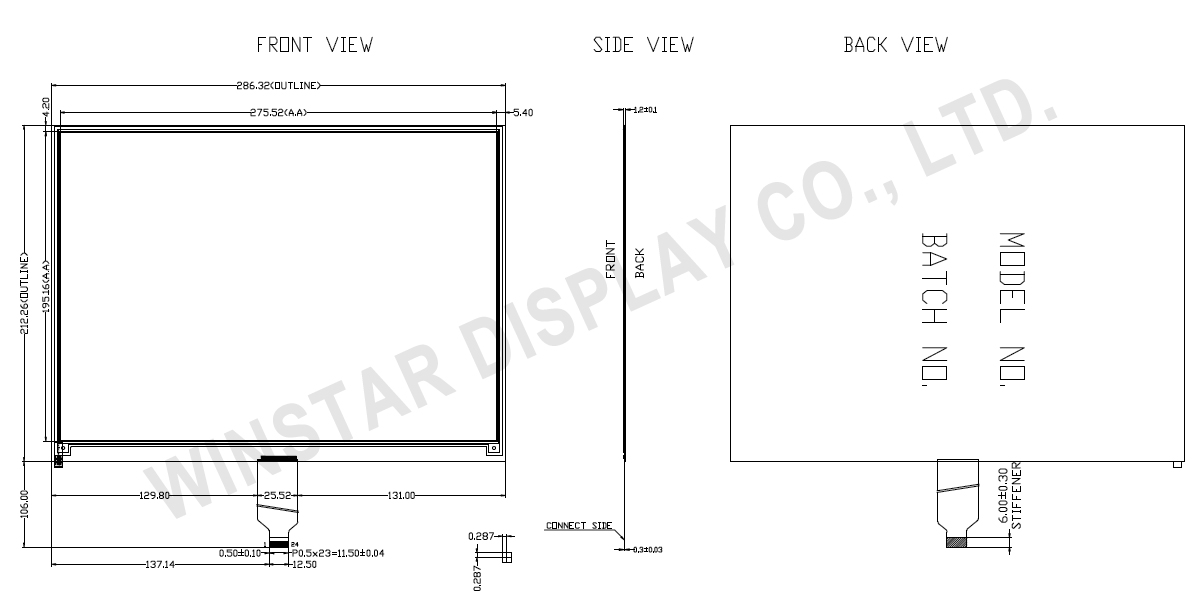

ÇIZIM

AYRINTILAR

Genel Özellikler

Parametre	Ölçü	Birim
Boyut (Köşegen)	13.3	İnç
Nokta Matrisi (Çözünürlük)	960(H)×680(V)	Piksel
Aktif alan	275.52×195.16	mm
Piksel aralığı	0.287×0.287	mm
Piksel yapılandırması	Rectangle
Dış ölçüler	286.32(H)×212.26 (V) ×1.20(D)	mm
Modül ağırlığı	106.7±0.5	g

Elektronik Özellikleri

Maksimum Değerler

Parametre	Sembol	Rating	Birim
Mantıksal besleme voltajı	VCI	-0.5 to +4.0	V
Mantıksal giriş voltajı	VIN	-0.5 to VCI +0.5	V
Mantıksal çıkış voltajı	VOUT	-0.5 to VCI +0.5	V
Çalışma sıcaklık aralığı	TOPR	0 to +40	ºC
Depolama sıcaklık aralığı	TSTG	-25 to+70	ºC
Optimal depolama sıcaklığı	TSTGo	23±3	ºC
Optimal depolama nemi	HSTGo	55±10	%RH

Arayüz Pin Fonksiyonlari

Giriş/çıkış pin atamaları

No.	Sembol	I/O	Fonksiyon
1	NC		Do not connect with other NC pins
2	GDR	O	N-Channel MOSFET Gate Drive Control
3	RESE	I	Current Sense Input for the Control Loop
4	NC	NC	Do not connect with other NC pins
5	VSH2	C	Positive Source driving voltage(Red)
6	TSCL	O	I2C Interface to digital temperature sensor Clock pin
7	TSDA	I/O	I2C Interface to digital temperature sensor Data pin
8	BS1	I	Bus Interface selection pin
9	BUSY	O	Busy state output pin
10	RES#	I	Reset signal input. Active Low.
11	D/C#	I	Data /Command control pin
12	CS#	I	Chip select input pin
13	SCL	I	Serial Clock pin (SPI)
14	SDA	I/O	Serial Data pin (SPI)
15	VDDIO	P	Power Supply for interface logic pins It should be connected with VCI
16	VCI	P	Power Supply for the chip
17	VSS	P	Ground
18	VDD	C	Core logic power pin VDD can be regulated internally from VCI. A capacitor should be connected between VDD and VSS
19	VPP	P	FOR TEST
20	VSH1	C	Positive Source driving voltage
21	VGH	C	Power Supply pin for Positive Gate driving voltage and VSH1
22	VSL	C	Negative Source driving voltage
23	VGL	C	Power Supply pin for Negative Gate driving voltage VCOM and VSL
24	VCOM	C	VCOM driving voltage
