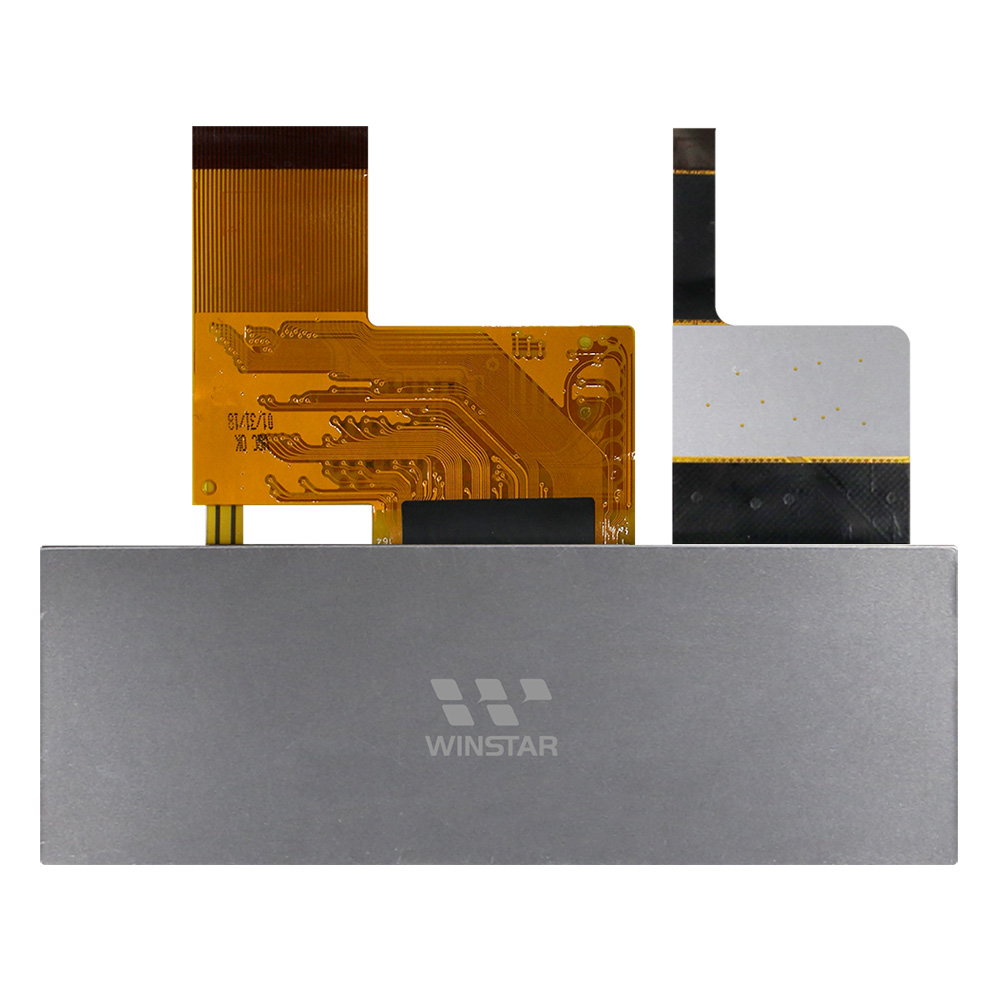

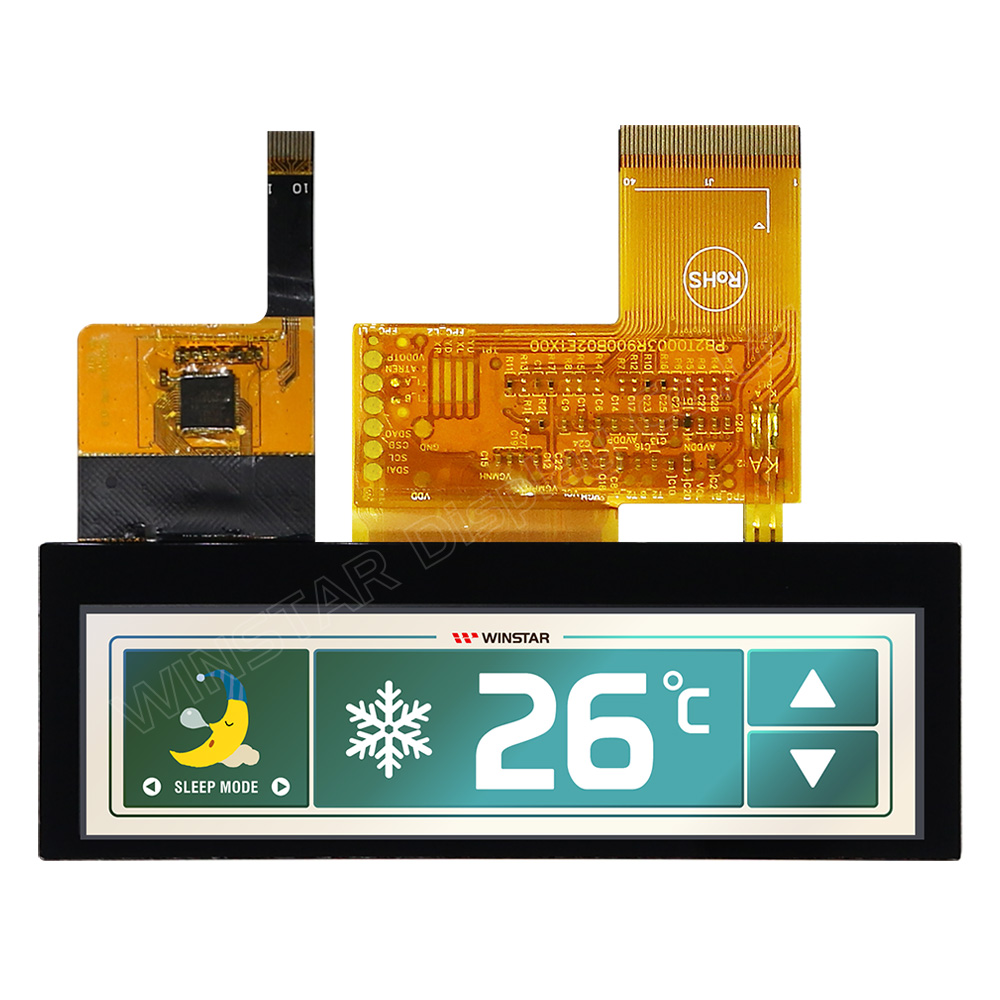

LCD TFT Barra 3,9 polegadas 480x128 com PCAP
Model No. WF39CTIASDNG0
►Tamanho: 3,9 polegadas
►Resolução: 480×128 pontos
►Direção de exibição: 12H
►Interface: RGB
►Driver IC: HX8278-A
►Placa de controle: Não
►Brilho(cd/m²): 400
►Quadro com furo passante: Não
►Tela de Toque: Com painel de toque capacitivo (PCAP)
►Detect Point: 5 Fingers

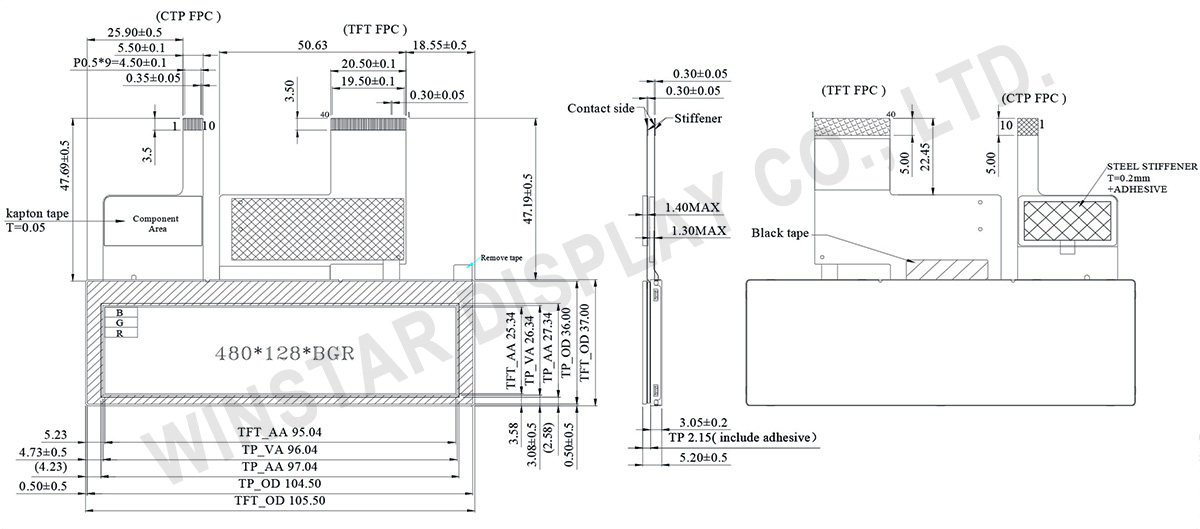

DRAWING
SPECIFICATIONS
Função do pino de interface
LCM PIN Definition
| No. | Símbolo | Função |
|---|---|---|
| 1 | VLED- | Backlight LED Cathode |
| 2 | VLED+ | Backlight LED Anode. |
| 3 | GND | System Ground |
| 4 | VCC | Power supply for logic operation |
| 5~12 | R0~R7 | Data bus |
| 13~20 | G0~G7 | Data bus |
| 21~28 | B0~B7 | Data bus |
| 29 | GND | System Ground |
| 30 | DCLK | Pixel clock signal |
| 31 | DISP | Display on/off control |
| 32 | HSYNC | Horizontal Sync signal |
| 33 | VSYNC | Vrtical Sync signal |
| 34 | NC | No connection (Option DE) |
| 35 | NC | No connection |
| 36 | GND | System Ground |
| 37 | NC | No connection |
| 38 | NC | No connection |
| 39 | NC | No connection |
| 40 | NC | No connection |
PCAP PIN Definition
| Pin | Símbolo | Função |
|---|---|---|
| 1 | VSS | Ground for analog circuit |
| 2 | VDDT | Power Supply : +3.0V |
| 3 | SCL | I2C clock input. |
| 4 | NC | No connect |
| 5 | SDA | I2C data input and output |
| 6 | NC | No connect |
| 7 | /RST | External Reset, Low is active |
| 8 | NC | No connect |
| 9 | /INT | External interrupt to the host |
| 10 | VSS | Ground for analog circuit |
Especificações Gerais
| Item | Dimensão | Unidade |
|---|---|---|
| Tamanho | 3,9 | polegadas |
| Matriz de pontos | 480 ×128 × RGB (TFT) | pontos |
| Dimensão do módulo | 105.5(W) × 37.0(H) × 5.2(D) | mm |
| Área ativa | 95.04 × 25.34 | mm |
| Distância entre pontos | 0.066(W) × 0.198(H) | mm |
| Tipo LCD | TFT, Branco, Transmissivo | |
| Direção de exibição | 12 o'clock | |
| Direção de inversão de escala cinza | 6 o'clock | |
| Relação de aspecto | Bar Type | |
| Driver IC | HX8278-A ou equivalente | |
| TFT Interface | RGB-24BIT | |
| Tipo de luz de fundo | LED, Branco | |
| PCAP IC | CYTM568 ou equivalente | |
| Versão PCAP FW | 0x0001 | |
| Painel de toque | painel de toque capacitivo | |
| Superfície | Reflexo | |
Classificações Máximas Absolutas
| Item | Símbolo | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|
| Temperatura de operação | TOP | -20 | － | +70 | ℃ |
| Temperatura de armazenamento | TST | -30 | － | +80 | ℃ |
Características Eletrônicas
Operating conditions
| Item | Symbol | Condição | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|---|
| Supply Voltage For LCM | VCC | - | 3.0 | 3.3 | 3.6 | V |
| Supply Current For LCM | ICC | - | - | 15 | 25 | mA |
| Supply Voltage For Touch Logic | VDDT | - | 2.8 | 3.5 | mA |
