Home Produtos LCD TFT Display LCD TFT Tipo Barra,Display Barra TFT WF0299ATYAC2MNR0

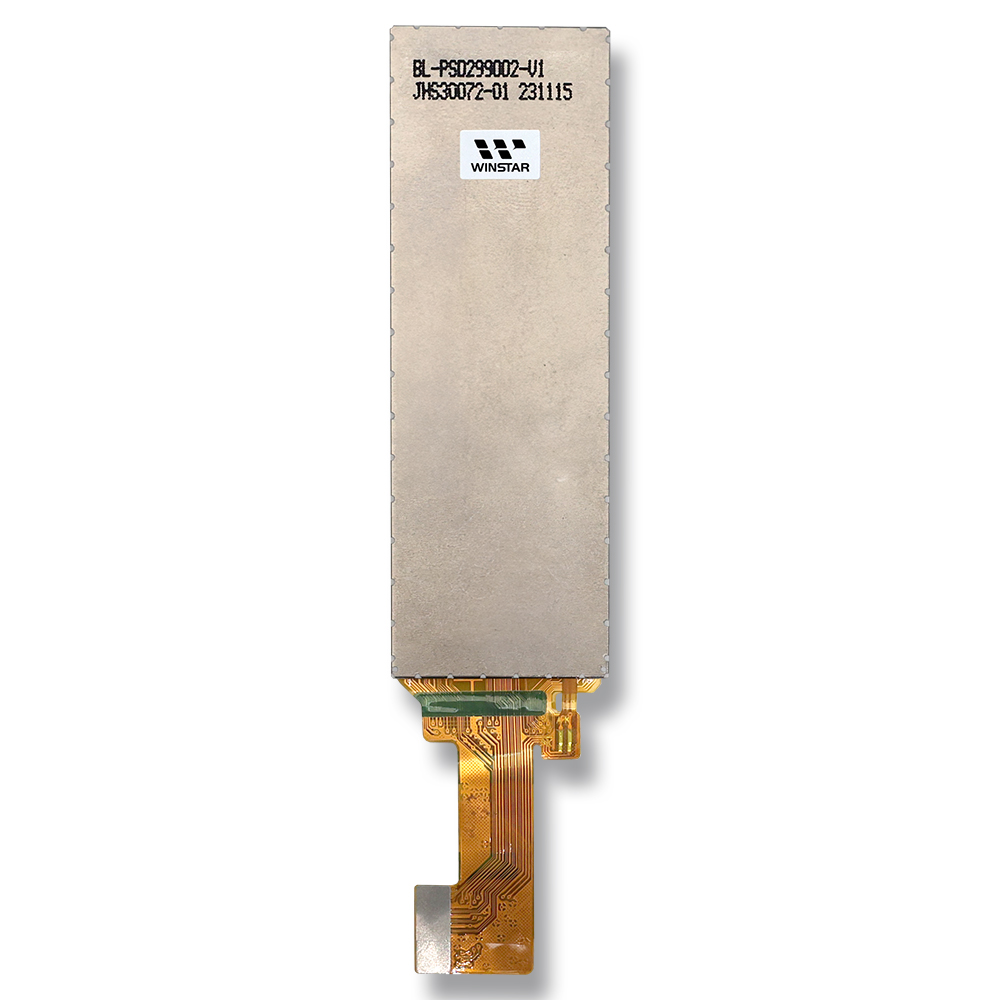

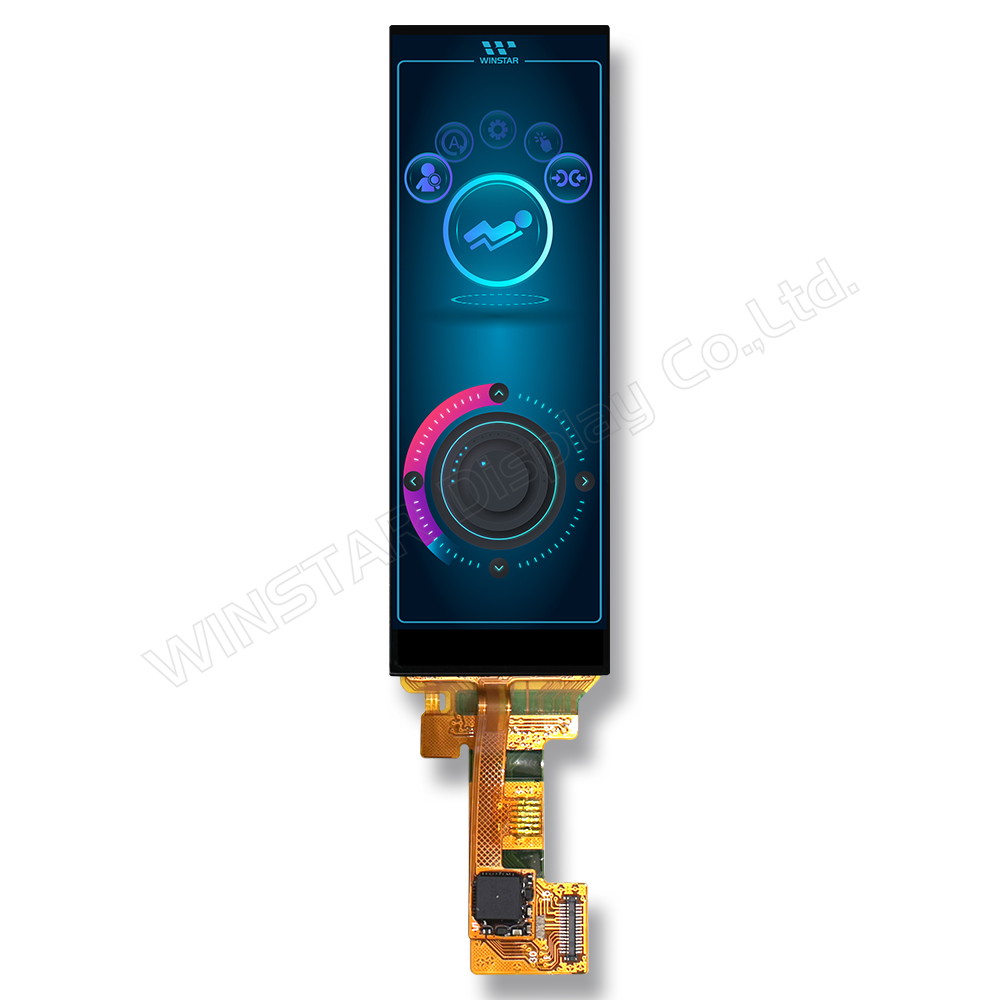

Display TFT de toque On-Cell 2,99 polegadas 268x800

Model No. WF0299ATYAC2MNR0

►Tamanho: 2,99 polegadas (Portrait mode)
►Resolução : 268x800 pontos
►Direção de exibição: IPS
►Interface : MIPI
►Driver IC : GC9503
►Placa de controle: Não
►Brilho(cd/m²) : 530
►Quadro com furo passante: Não
►Tela de toque: Painel de toque On-Cell (toque capacitivo)
►Detect Point : 2 Fingers

Descrição

WF0299ATYAC2MNR0 é um display TFT LCD de 2,99 polegadas no modo retrato, tipo barra esticada, com uma resolução de 268x800 pixels e um painel tátil On-Cell (toque capacitivo). A tecnologia On-Cell envolve a incorporação do sensor de toque no módulo LCD, seja no substrato do filtro de cor ou entre os polarizadores. Uma das principais vantagens da tecnologia de toque On-Cell é a redução da espessura, pois a camada de toque é diretamente integrada ao painel de exibição, eliminando a necessidade de uma camada de toque adicional e, assim, reduzindo a espessura geral do display.

O módulo vem com uma tela sensível ao toque capacitiva On-Cell com um IC driver CST328, suportando interface I2C e função de toque de 2 pontos. Essa integração melhora a experiência do usuário ao permitir uma entrada de toque precisa e responsiva, enquanto a interface I2C facilita a comunicação com o sistema de controle do dispositivo.

Este display TFT tátil On-Cell utiliza a tecnologia IPS, proporcionando ângulos de visão mais amplos de 80 graus para a esquerda, direita, cima e baixo. Ele possui uma luminosidade típica de 530 nits e uma relação de contraste de 1200:1. O módulo TFT integra o circuito integrado do driver GC9503, que suporta a interface serial MIPI DSI (2 lanes). A interface MIPI DSI oferece vantagens como baixo consumo de energia, altas taxas de transmissão, suporte para múltiplos formatos de codificação de dados e redução de ruído e interferência.

O módulo opera em temperaturas variando de -20℃ a +70℃ e pode ser armazenado em temperaturas de -30℃ a +80℃. Este módulo TFT do tipo barra é ideal para uso em fechaduras eletrônicas de portas, painéis de controle de cadeiras de massagem e outros dispositivos que exigem uma tela de exibição esticada.

Display TFT de toque On-Cell 2,99 polegadas 268x800 - WF0299ATYAC2MNR0

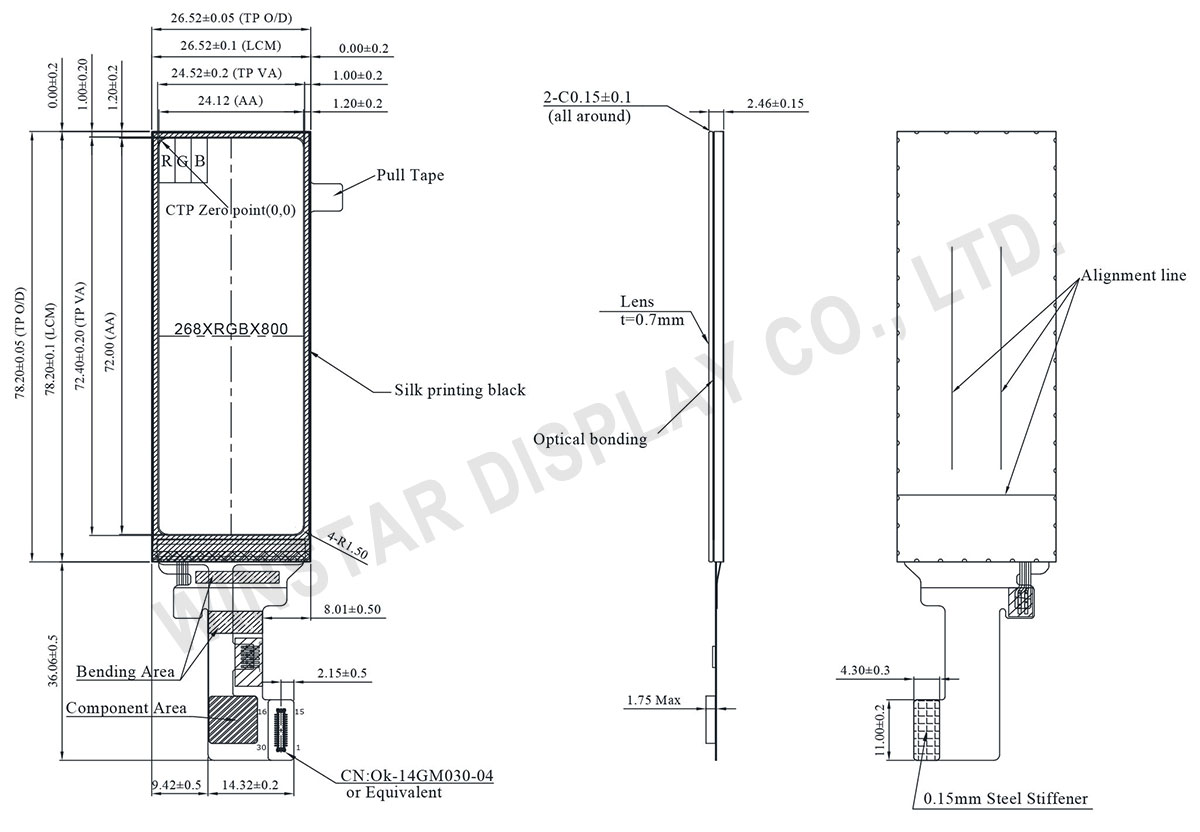

DRAWING

On-Cell Touch Panel, On-Cell Touch Screen Display - WF0299ATYAC2MNR0

SPECIFICATIONS

Especificações Gerais

Item Dimensão Unidade
Tamanho 2.99 polegadas
Matriz de pontos 268 x RGB x 800(TFT) pontos
Dimensão do módulo 26.52 (W) x 78.2 (H) x 2.46 (D) mm
Área ativa 24.12 x 72.0 mm
Distância entre pontos 0.09 x 0.09 mm
Tipo LCD TFT, Preto, Transmissivo
TFT Interface 2-Lanes MIPI
TFT IC do controlador GC9503
Direção de exibição 80/80/80/80
PCAP IC do controlador CST328
PCAP Interface I2C
PCAP FW Version 1.0.3
PCAP Resolution 268*820
Tipo de luz de fundo LED, Branco
Painel de toque painel de toque capacitivo
Superfície Reflexo

Classificações Máximas Absolutas

Item Símbolo Valor Min Valor Típico Valor Máximo Unidade
Temperatura de operação TOP -20 +70
Temperatura de armazenamento TST -30 +80

Características Eletrônicas

Item Símbolo Valor Min Valor Típico Valor Máximo Unidade
Supply voltage for analog circuit VIO28 2.6 2.8 3.6 V
Working current for VIO28 43.0 65.0 mA
Supply voltage for logic circuit VIO18 1.65 1.8 3.3 V
Input voltage 'H' level VIH 0.7*VIO18 VIO18 V
Input voltage 'L' level VIL GND 0.3*VIO18 V
Output voltage 'H' level VOH 0.8*VIO18 VIO18 V
Output voltage 'L' level VOL GND 0.2*VIO18 V
Supply CTP CTP_VDD 2.65 2.8 3.3 V
CTP_IDD 7.0 11.0 mA

Função do pino de interface

LCM PIN Definition

Pin No. Símbolo Função
1 NC No connection
2 NC No connection
3 GND Power ground
4 NC No connection
5 NC No connection
6 GND Power ground
7 DP1 MIPI-DSI data lane 1 posivtve input pin
8 DN1 MIPI-DSI data lane 1 negtive input pin
9 GND Power ground
10 DP0 MIPI-DSI data lane 0 posivtve input pin
11 DN0 MIPI-DSI data lane 0 negtive input pin
12 GND Power ground
13 CLKP MIPI-DSI data lane posivtve input pin
14 CLKN MIPI-DSI data lane negtive input pin
15 GND Power ground
16 RST Reset signal(low active)
17 TE Serves TE (Tearing Effect ) pin on MPU interface
18 VLED- LED backlight cathode
19 VLED- LED backlight cathode
20 VLED+ LED backlight anode
21 VLED+ LED backlight anode
22 VI028 Analog power supply
23 VI018 Power supply for the logic power and I/O circuit
24 CTP_SDA TP-SDA
25 CTP_SCL TP-SCL
26 CTP_EINT TP-EINT
27 CTP_VDD TP-VCC
28 NC No connection
29 CTP_RST TP-RESET
30 GND Power ground
