製品情報
WF35WSWAJDNN0は3.5インチの高輝度版TFTディスプレイで、IPSの優れた視界を持っています。このIPS TFTディスプレイは解像度240x320で、HX8347-A ICを内蔵して、高輝度1000ニット（標準値）のMCU 8/16/18ビットインタフェースをサポートしています。
この3.5インチTFT LCDモジュールはIPS（In-Plane Switching）パネルを備えたポートレートモードで、視野角が左：89度 ・右：89度 ・上：89 度・下：89度（標準）の利点があります。動作温度範囲は-30℃〜 80℃で、保存温度範囲は-30℃〜 80℃です。

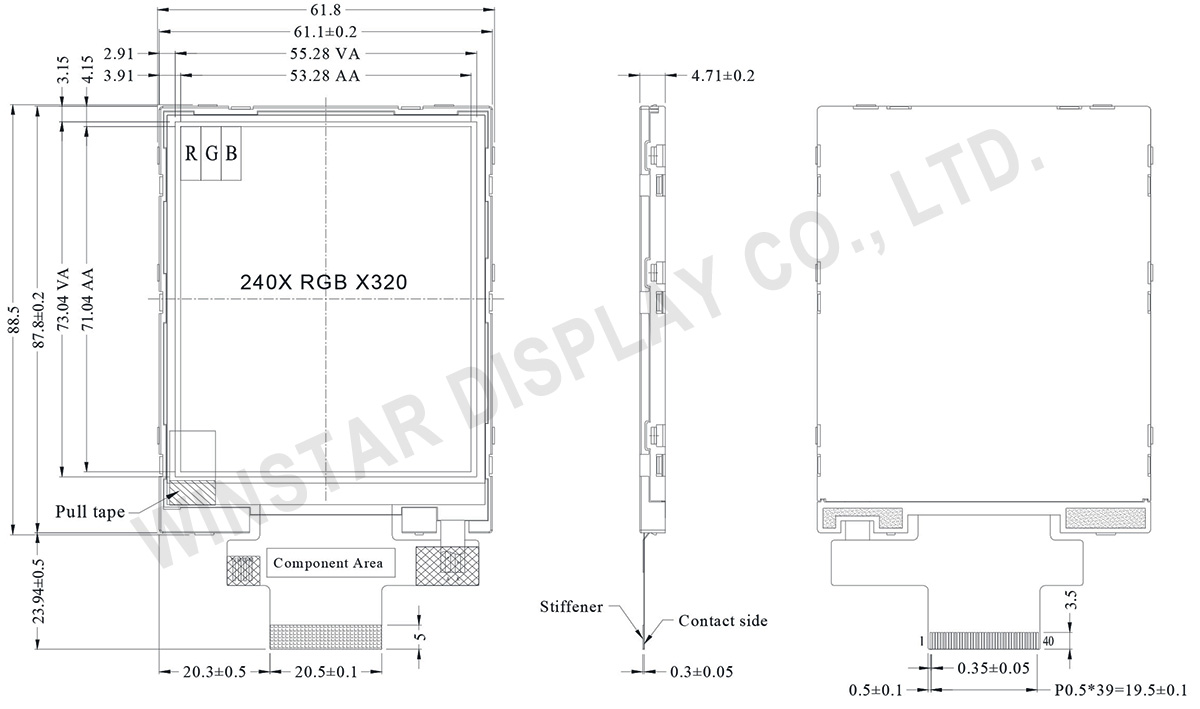

外形図
製品仕様
ピン功能定義
LCM PIN Definition
| NO | 記号 | 説明 | I/O |
|---|---|---|---|
| 1 | LEDK | Cathode of LED backlight | P |
| 2 | LEDA | Anode of LED backlight. | P |
| 3 | IM0 | Note 1 | I |
| 4 | IM1 | Note 1 | I |
| 5 | IM2 | Note 1 | I |
| 6 | NRESET | System reset pin. | I |
| 7 | NC(VS) | No Connection (Vrtical Sync signal option) | I |
| 8 | NC(HS) | No Connection (Horizontal Sync signal option) | I |
| 9 | NC(DCLK) | No Connection (Pixel clock signal option) | I |
| 10 | NC(DE) | No Connection (Data Enable option) | I |
| 11-28 | DB17-0 | Data bus | I/O |
| 29 | SDI | Serial data input/output bi-direction pin | I/O |
| 30 | NRD_E | Read strobe signal. Read out data when RDX is Low. | I |
| 31 | NWR_RNW | Write data when WRX is Low. | I |
| 32 | DNC_SCL | Register select | I |
| 33 | NCS | Chip select signal | I |
| 34 | IOVCC | Power supply | P |
| 35 | VCI | Power supply | P |
| 36 | GND | Ground | P |
| 37 | NC | No Connection | |
| 38 | NC | No Connection | |
| 39 | NC | No Connection | |
| 40 | NC | No Connection |
Note1
| IM2 | IM1 | IM0 | Interface mode | DB pins |
|---|---|---|---|---|
| 0 | 0 | 0 | 16-bit bus interface, 80-system,65K-Color |
D17-D16: Unused D15-D0: Data |
| 0 | 0 | 1 | 16-bit bus interface, 80-system,262K-Color |
D17-D16: Unused D15-D0: Data |
| 0 | 1 | 0 | 18-bit bus interface, 80-system,262K-Color |
D17-D0: Data |
| 0 | 1 | 1 | 8-bit bus interface, 80-system,262K-Color |
D17-D8: Unused D7-D0: Data |
| 1 | 0 | 0 | 16-bit bus interface, 80-system,262K-Color |
D17-D16: Unused D15-D0: Data |
| 1 | 0 | 1 | 18-bit bus interface, 80-system,262K-Color |
D17-D0: Data |
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| 表示サイズ(対角線) | 3.5 | インチ |
| ドットマトリクス(解像度) | 240 × RGB × 320(TFT) | dots |
| モジュールサイズ | 61.8 (W) × 88.5 (H) × 4.71(D) | mm |
| 有効エリア | 53.28 × 71.04 | mm |
| LCDタイプ | TFT・ノーマリ・ブラック・透過型 | |
| 視野角 | 広視野角 (IPS) | |
| アスペクト率 | Portrait | |
| TFTドライバIC | HX8347-A Or Equal | |
| TFT インターフェイス | MCU 8/16/18-bit | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| タッチパネルタイプ | タッチパネル無し | |
| 表面 | 防眩 | |
最大绝对额定值
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -30 | － | 80 | ℃ |
| 保存温度 | TST | -30 | － | 80 | ℃ |
电气特性
| 项目 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| デジタル電源電圧 | IOVCC | － | 1.65 | － | 3.3 | V |
| アナログ電源電圧 | VCI | － | 2.3 | － | 3.3 | V |
| 電源電流 | ICC | IOVCC=VCI =VCC=3.28V |
－ | 10 | － | mA |
