2026年10月 WINSTAR ニュース

WINSTARニュースレター 2026年10月号をお届けします。
今号では、新製品の0.96インチおよび5.7インチ IPS TFT LCD、組み込みビジョンシステム向けMIPI CSI-2技術、Smart Display GUI Builderの最新アップデートをご紹介します。

本号の主なトピック：

› 0.96インチ 80x160 IPS TFT LCD－FPCコネクタ接続

› 5.7インチ 広温度範囲 IPS TFT LCD

› MIPI CSI-2の仕様とプロトコル

› Smart Display GUI Builder v0.8.7_WS アップデート

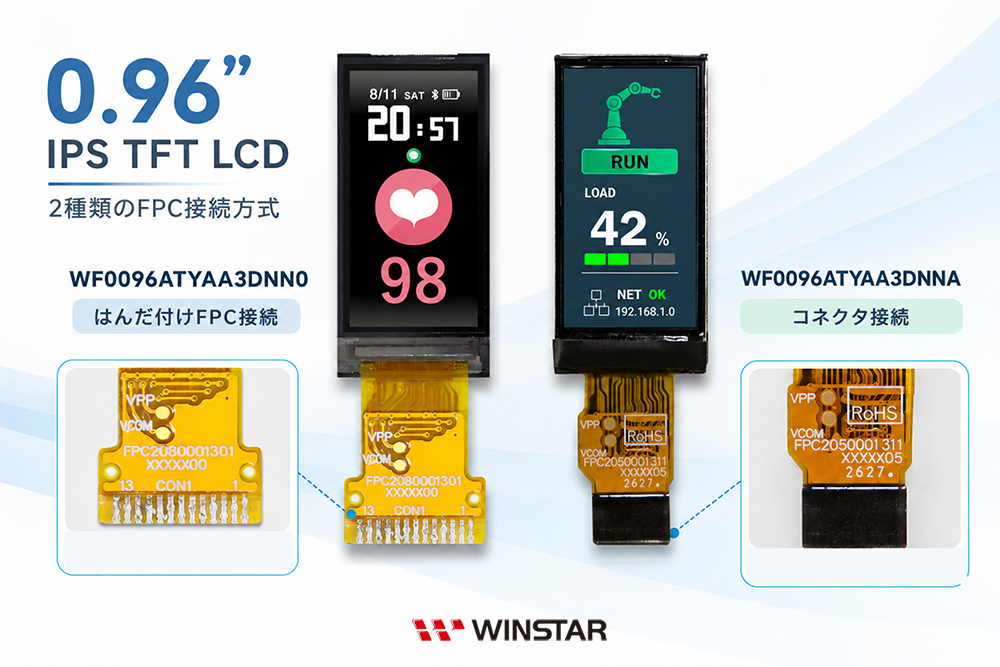

0.96インチ 80x160 IPS TFT LCD－FPCコネクタ接続

WINSTARは、80x160解像度の小型0.96インチ IPS TFT LCD「WF0096ATYAA3DNNA」を発売しました。FPCはコネクタ接続に対応しています。ST7735SコントローラICを搭載し、SPIインターフェースに対応、標準輝度は500 cd/m²です。

モジュールサイズは13.5 x 27.95 x 1.54 mmとコンパクトで、IPSによる広視野角を備えており、限られたスペースでの組み込み設計に適しています。同シリーズのWF0096ATYAA3DNN0は同じ表示仕様を備えており、主な違いはFPCの接続方式です。WF0096ATYAA3DNNAはコネクタ接続、WF0096ATYAA3DNN0ははんだ付けFPC接続を採用しており、システムの実装要件に応じて接続方式を選択できます。

型番：WF0096ATYAA3DNNA 対角サイズ：0.96インチ 解像度：80 × 160 ピクセル モジュール寸法：13.5 × 27.95 × 1.54 mm アクティブエリア：10.8 × 21.696 mm 視野角：80/80/80/80 (IPS) コントローラIC：ST7735S インターフェース：SPI タッチパネル：タッチパネルなし 表面処理：グレア 輝度：500 cd/m² 動作温度：-20~+70℃ 保存温度：-30~+80℃ 詳細はこちら

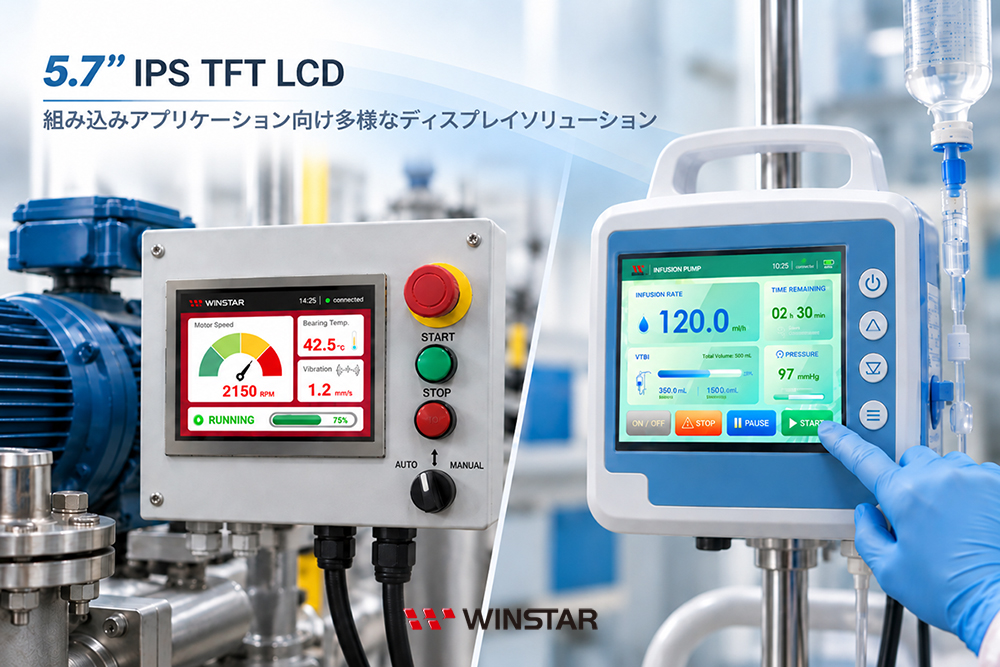

5.7インチ 広温度範囲 IPS TFT LCD

WINSTARは、640x480解像度、広視野角、広い動作温度範囲を備えた2種類の新しい5.7インチ IPS TFT LCDを発売しました。

WFN0570A2S0WADNN000は、1250 cd/m²の高輝度を実現し、-30°C～+85°Cの動作温度範囲に対応しています。

WFN0570A2T0WADNT000は、抵抗膜式タッチパネル（RTP）を搭載し、輝度は400 cd/m²、動作温度範囲は-30°C～+80°Cです。

両モデルとも18-bit RGBインターフェースに対応し、視野角は89/89/89/89度、表面にはアンチグレア処理を採用しています。

型番：WFN0570A2S0WADNN000 対角サイズ：5.7インチ 解像度：640 × 480 ピクセル モジュール寸法：124.7 × 100 × 5.91 mm アクティブエリア：115.2 × 86.4 mm 視野角：89/89/89/89 (IPS) ドライバIC：JD9168S インターフェース：RGB 18-bit SYNC+DE mode タッチパネル：タッチパネルなし 表面処理：アンチグレア 輝度：1250 cd/m² 動作温度：-30~+85℃ 保存温度：-40~+85℃ 詳細はこちら

---

型番：WFN0570A2T0WADNT000 対角サイズ：5.7インチ 解像度：640 × 480 ピクセル モジュール寸法：124.7 × 100 × 7.41 mm アクティブエリア：115.2 × 86.4 mm 視野角：89/89/89/89 (IPS) ドライバIC：JD9168S インターフェース：RGB 18-bit SYNC+DE mode タッチパネル：抵抗膜式タッチパネル (RTP) 表面処理：アンチグレア 輝度：400 cd/m² 動作温度：-30~+80℃ 保存温度：-30~+80℃ 詳細はこちら





MIPI CSI-2の仕様とプロトコル

MIPI CSI-2は、組み込みビジョンおよびイメージングシステムにおいて、イメージセンサーとSoC、ISP、FPGA間の高速画像データ伝送に広く使用されています。カメラを正しく統合するには、センサーとの通信だけでなく、D-PHYのタイミング、Lane設定、パケット処理、画像フォーマット、Linux Media Pipelineなども考慮する必要があります。

本記事では、MIPI CSI-2のシステムアーキテクチャ、D-PHYの伝送とタイミング、パケットメカニズム、画像フォーマット、帯域幅の見積もりに加え、Linux media-controllerおよびV4L2の統合とデバッグについて解説します。

詳細はこちら







Smart Display GUI Builder v0.8.7_WS アップデート

Smart Display GUI Builder v0.8.7_WSでは、より直感的な「Add Widget」レイアウトとエディターの自動表示により、ウィジェット編集の操作性を改善しました。また、対応するUARTモデルのデフォルト輝度設定と、Numberウィジェットの指数設定を追加し、Smart Display HMI開発における設定の柔軟性を向上させました。

詳細はこちら
