2023年4月号 Winstar News
Winstar ニュースレター 2023 年 4 月号をご覧になり、ありがとうございました。今号ではSTNとTFTの新規製品及び、運輸業界向けのディスプレイソリューションに関する考察を案内させていただきます。
- そのあらすじは以下通りで、ご活用いただければ幸いです。
- (1) 型番WO128128B:128x128 COG グラフィック LCD ディスプレイモジュール (ST75161 IC)
- (2) 型番WF0200BTYAJDNG0:2 インチ 240x320 TFT-LCD モジュール PCAP付き
- (3) 型番 WF70B8SWAGDNT0:7インチ 高輝度 RTP IPS TFT 液晶
- (4) ご紹介:運輸業界向けディスプレイソリューション。
型番WO128128B:
128x128 COG グラフィック LCD ディスプレイモジュール (ST75161 IC)
![]() |
■ COGタイプのLCDモジュール |
WO128128Bは、外形サイズが68.0x72mm、AAサイズが55.01 x 55.01 mmの128x128ドット モノクロ グラフィック COG LCD モジュールです。ST75161 ICが内蔵されたこの製品は電気仕様が3.3V電源電圧、1/128 DUTY、および 1/12 BIASで、6800/8080/SPI/I2C インターフェイスをサポートしています。また、製品の動作温度範囲は-20℃から+70℃で保存温度範囲は-30℃から+80℃です。

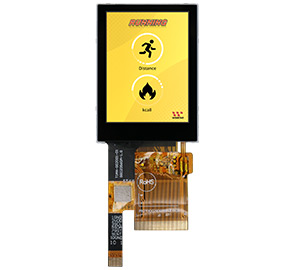

型番WF0200BTYAJDNG0:
2 インチ 240x320 TFT-LCD モジュール PCAP付き
|
![]() |
WF0200BTYAJDNG0 は投影型静電容量式タッチスクリーン (PCAP) を備えた 2 インチ IPS TFT-LCD モジュールです。 ST7789VI ドライバ IC を内蔵し、解像度は240×320ドットで、MCU および SPI インターフェイスはサポートされます。視野角はLeft:80度/ Right:80度/ Up:80度/ Down:80度で、輝度は450 ニット(標準値)で、アスペクト比 3:4 (標準値)です。
製品の電源電圧は 2.4V~3.6V (標準値は 3.3V) です。 CTP の単一検出ポイントをサポートします。その動作温度範囲は-20℃から+70℃で保存温度範囲は-30℃から+80℃です。
►Link to WF0200BTYAJDNG0 web page

型番 WF70B8SWAGDNT0:
7インチ 高輝度 RTP IPS TFT 液晶
![]() |
■ 解像度:800x480 dots |
WF70B8SWAGDNT0 は、抵抗膜式タッチパネル (RTP)を備えた広温度対応 7 インチ高輝度 800 x 480 IPS TFT-LCD モジュールです。 このTFT-LCDモジュールは、左:80度/右:80度/上:80度/下:80度の広視野角を特長とするIPS技術を採用しています。
製品にはHX8249-A および HX8678-C ドライバー IC が組み込まれて、18 ビット RGB インターフェイス、700 nits (標準値) の明るさ、 アンチグレア表面の抵抗膜式タッチ、および 15:9 のアスペクト比をサポートします。また、操作温度範囲でも保管温度範囲でも -30℃から+80℃まで対応できます。
► Link to WF70B8SWAGDNT0 web page

ご紹介: 運輸業界向けディスプレイソリューション。
![]() |
前号では当社Web サイトの新しいカテゴリ「ソリューション」についてお客様にお知らせしました。 今回は、運輸業界向けのディスプレイと関連推奨製品をより詳しくご紹介します。 詳しくは弊社営業担当者までお問い合わせください。 ► Let's learn more about display solutions for the transportation industry |
