ウィンスターニュス第162号
- テーマ
- 1) WO1602J–VATN LCD 16x2 COG キャラクターモジュール メタルピン付き
- 2) WO1602N–VATN LCD 16x2 COG キャラクターモジュール FPC 付き
- 3) WO13232A–132x32 COG LCDグラフィックモジュールFPC付き
- 4) WO13232B–132x32 COG LCDグラフィックモジュールメタルピン付き
- 5) WL0F00101000JGDAASA00 – 10.1 インチPCAP RS485 スマートディスプレイTFT モジュール
- 6) SSD1309 と CH1116 ICの互換のソリューション
WO1602J–VATN LCD 16x2 COG キャラクターモジュール メタルピン付き
WO1602J は 16文字 x 2行、COG構造のキャラクターVATNモジュールです。ネガティブおよび透過型LCD、また白色 LED で利用可能です。この WO1602J モジュールはST7028-1A IC を内蔵し、I2C インターフェースをサポートいたします。視野角度は12 時方向で、1/17 デューティと1/5 バイアスです。
WO1602J の電源電圧は 3V ～ 3.6V で、標準値は 3.3V です。この VATN WO1602J と当社の標準品 COG LCD WO1602G は同じ74.2 x 25.2 mm の外形サイズを持ち、同じメタルピンを配置されるのが特徴です。また、WO1602J の AA サイズは WH1602B と同じです。WO1602J VATN モデルはツイン LED dicesの設計のため、バックライトの輝度はより高いです。このモジュールの動作温度は-20℃ から +70℃で、保管温度は-30℃から+80℃です。
VATN (Vertical Alignment Twisted Nematic) ディスプレイは、広い視野角と高コントラスト比という特徴があるため、多くのアプリケーションに非常に適しております。
産業用: 自動車用アプリケーション、デジタルメーター、UPS
医療：医療機器
家電：オーディオ システム、コーヒーマシン、電子レンジ
|
|
|||||||||||||||||||||||||||||||||||||||||||||
► Link to WO1602J-VATN web page
WO1602N–VATN LCD 16x2 COG キャラクターモジュール FPC 付き
WO1602Nモデルは16文字×2行のCOG構造VATN LCDモジュールです。ネガティブおよび透過型、また白色LEDで利用可能です。 WO1602NモジュールはST7028-1AICを内蔵し、I2C インターフェイスをサポートいたします。視野角度は12時方向で、1/17 デューティと1/5 バイアスです。
この VATN WO1602N のAAサイズは標準品の COG LCD WO1602G および COB LCD WH1602B と同じですが、ピン配置が異なります。WO1602NはZIP コネクタでモジュールを簡単に制御できるようにFPC ピン配置という設計を採用し、WO1602Gの方はメタルピンが配置されております。WO1602N の電源電圧は 3V ～ 3.6V で、標準値は 3.3V です。モジュールの動作温度は-20℃ から +70℃で、保管温度は-30℃から+80℃です。
WO1602N VATN (Vertical Alignment Twisted Nematic) ディスプレイは、従来の STN/FSTN および DFSTN ディスプレイより優れた性能を提供いたします。 この16字x2行 VATN ディスプレイは、より高コントラスト、広い視野角という特性を持っており、または透過型の偏光子を使用したネガティブモードディスプレイです。 そして、VATN LCD ディスプレイは液晶が自然にガラス基板に垂直に整列させます。VATN ディスプレイのサンプルが必要な場合、お気軽にお問い合わせください。
|
|
► Link to WO1602N-VATN web page
WO13232A–132x32 COG LCD グラフィックモジュールFPC付き
WO13232A はFPC ピン配置で、132 x 32 ドットマトリックスフォーマットのモノクログラフィックLCDモジュールです。この COG モジュールには ST7567A IC が内蔵し、I2C インターフェイスをサポートいたします。視野角度は 6 時方向で、1/33 デューティと1/6 バイアスです。 WO13232A モジュールは、WＧ12232G (PCB 付き) と同じ外形寸法サイズですが、解像度より高いです。モジュールの動作温度は-20℃ から +70℃で、保管温度は-30℃から+80℃です。
WO13232A は白色LED バックライトを備えたFSTN ポジティブ、半透過型LCD (WO13232A-TFH) および DFSTN ネガティブ (ダブル フィルム)、透過型 LCD (WO13232A-TDI) など使用できます。WO13232A の電源電圧は 2.7V ～ 3.3V で、標準値は 3V です。
|
 |
WO13232B –132x32 COG LCDグラフィックモジュールメタルピン付き
WO13232B はメタルピン付き、132 x 32 ドットマトリクスのモノクロ COG グラフィックLCD モジュールです。このモジュールは、WＧ12232G (PCB 付き) と同じ外形サイズですが、解像度がより高いです。この COG モジュールには ST7567A IC が搭載し、 I2C インターフェイスをサポートしております。視野角は6 時方向で、1/33 デューティと1/6 バイアスです。また動作温度は-20℃～+70℃、 保管温度は-30℃～+80℃です。
WO13232B は白色 LED バックライトを備えた FSTN ポジティブおよび半透過型LCD(WO13232B-TFH)を使用できます。またDFSTN ネガティブ (ダブルフィルム) および透過型 LCD (WO13232B-TDI) も使用できます。 WO13232Bの電源電圧は2.7V～3.3Vで、標準値は3Vです。
|
 |
WL0F00101000JGDAASA00 – 10.1 インチPCAP RS485 スマートディスプレイTFT モジュール
WL0F00101000JGDAASA00 は 10.1 インチ のスマートディスプレイ_RS485 シリーズTFTです。RS485 コマンドを介し、マスター デバイスによって制御されるスレーブ デバイスとして定義され、ディスプレイ画面に表示コンテンツをレンダリングし、Modbusプロトコルデータを使用してタッチイベントデータを返します。 この機種は10.1インチ 広温IPS TFTモジュール WF101JTYAHLNB0 とファームウェアコードが組み込まれた4層FR4 PCBAです。
この 10.1 インチ RS485 シリーズ TFT は費用効果の高い方法でプロジェクトを迅速に開発できる使いやすい製品です。Winstar RS485 スマートディスプレイはコンピューター(USB2RS485 ドングル付き)、MCU 、Raspberry Piなどのシングルマスター (HOST) プラットフォームをサポートいたします。 以下は、この 10.1 インチ RS485 スマート ディスプレイの機能です。
- +12V動作電圧、消費電力は約6W
- 電源投入時のセルフテスト
- RS485 通信インターフェース
- フラッシュメモリに組み込まれ、フォントとオブジェクト辞書データを保存する
- IPS TFT WF101JTYAHLNB0 PCAPタッチパネル搭載
- スマートディスプレイ シナリオはスレーブ デバイスの表示とマスター デバイスの命令からのアクションです。
- マスターデバイスによって制御される埋め込みブザー
- デモ セット HOST は、コンピューター (USB2RS485 ドングルを使用)、MCU、Linux OS を搭載したシングル ボード コンピューターなど、複数のプラットフォームで使用できます。
- Winstar GUIビルダーでコードを記述せずにUI設計は実現できます。 (►GUIビルダー紹介へのリンク)
WinstarはスマートディスプレイGUIデザイン用のWindowsアプリを開発しました。Winstar GUI builderソフトウェアを使用すると、お客様はドラッグ&ドロップウィジェットのプレビュー機能を使用してGUI デザインを事前にシミュレートできます。 このソフトウェアを使用して自分で理想的なGUIも作成できます。Winstar GUIビルダーソフトウェアはWindowsシステムのみをサポートしております。それはあなたが見るものがあなたが得るものである（WYSIWYG）を満たすことができます。組み込みソフトウェアの新しいバージョンは3-in-1APPです。産業用、車両用、医療用等、オプションの3つのアプリケーションテンプレートを組み合わせました。優先アプリケーションを押して、最初に電源を入れた時に3秒間押し続けてください。お客様はGUIbuilderを使用してアプリケーションを変更することにより、別のテンプレートに変更できます。
機械的データ:
| アイテム | 標準値 | 単位 |
|---|---|---|
| LCD パネル | 235(W) x 143(H) x 8.78(D) | mm |
| 基板 | 248.8(W) x 143(H) x 1.6(D) | mm |
| ハウジング概要 | NA | mm |
一般情報
| アイテム | 標準値 | 単位 |
|---|---|---|
| 操作電圧 | 12 | Vdc |
| 通信インタフェース | RS485 differential ± 3.3 | Vpp |
| MCU | STM32F746 | N/A |
| フラッシュメモリー | 16 | MB |
| SDRAM周波数 | 166 | MHz |
| TFT対角線 | 10.1 | inch |
| 解像度 | 1024 x RGB x 600(TFT) | dot |
| モジュールサイズ | 235(W) x 143(H) x 8.78(D) | mm |
| 有効表示エリア | 222.72 (H) x 125.28(V) | mm |
| ドットピッチ | 0.2175(W) x 0.2088(H) | mm |
| LCD タイプ | LED, ノーマリーホワイト | |
| 視角 | 85/85/85/85 | |
| アスペクト率 | 16:9 | |
| タッチパネル | タッチパネル(PCAP) | |
| 表面処理 | グレア | |
► Link to WL0F00101000JGDAASA00 web page
SSD1309 と CH1116 ICの互換のソリューション
2020 年に COVID-19 パンデミックが始まって以来、サプライチェーンのバランスが変わり、ディスプレイ向けのIC 生産能力が不足しております。 SSD1309 ICの供給が不安定になり、リードタイムが伸びております。 安定した納期を確保するために、Winstarは SSD1309 IC の代わりに CH1116 IC を使用した新しいシリーズの製品を開発いたしました。
モジュールでは、SSD1309 と CH1116 は一定の互換性がございます。 以下、ハードウェアとソフトウェアから二つのICの違いと互換性についてご説明いたします。
| モジュールシリーズ | |
|---|---|
| 現状品 (SSD1309 IC) | 新型番 (おすすめ型番) (CH1116 IC) |
| WEO012864J | WEP012864AJ |
| WEO012864G | WEO012864AJ |
| WEF012864H | |
| WEO012864K | WEO012864AK |
| WEF012864Q | |
| WEO012864A | WEO012864AE |
1.ハードウェア
SSD1309 と CH1116 のハードウェアのピンは類似しております。一部のピンは名前は異なりますが、同じ機能を持ち、例えば、SSD1309 の VDD、VCC、D/C、および BS0 はCH1116 の VDD1、VPP、A0、および IM0 と同等でございます。 一部のピンは同じ機能を持っておりますが、IREF ピンの抵抗など、異なる受動部品を使用する必要がございます。 2 つの IC の推奨回路図を図 1 と図 2 にお示しいたします。
1.1. Pin IREF
2 つの IC の IREF の計算方法は異なりますが、輝度や消費電流に直接影響するため、IREFの抵抗値にご注意ください。以下の抵抗値の計算式のように、同じVCC(VPP)を使用する場合、SSD1309の方は大きな抵抗値が必要でございます。
SSD1309：
CH1116：
2.ソフトウェア
SSD1309 と CH1116 の初期コードには多くの類似点がございます。ほとんどの命令は直接共有できますが、一部の命令には違いがございます。 たとえば、2 つの IC は独自の独特な機能を持っているため、一部の命令はこのICでしか使用できません。または同じ命令と同じ機能がございますが、表 1のように、設定されたパラメーターは共有されません。
3.共用
モジュールのハードウェアとソフトウェアを変更する必要ございます。
ハードウェアでは、2 つの IC のピンはほぼ同じでございます。 IREF の抵抗値は同時にそれぞれの計算式に適合する必要があり、抵抗値が小さすぎると IC が焼損する恐れがございます。 また、VCC (VPP) は SSD1309 と CH1116 の仕様を同時に満たす必要があり、前者は 7V ～ 16V、後者は 6.4V ～ 14V でございます。
ソフトウェアでは、特に注意すべ点がいくつかございます。
- SD1309 は異なるMemory Addressing Mode (20h) を選択できますが、CH1116 にはPage Addressing Modeしかないため、SSD1309 は同じモードを使用することをお勧めいたします。
- SSD1309 は解像度128x64 をサポートし、CH1116 は 132x64 をサポートするため、Segment Remap (A0h/A1h) を設定する場合、異なる開始アドレスによる表示画面のオフセットを避けるために A0h を使用することをお勧めいたします。
- CH1116 は DC-DC voltage converter (ADh) を起動するかどうかを選択できますが、SSD1309 にはこの機能がないため、CH1116 はこの機能を無効にして外部電源 からVCC/VPP を入力することをお勧めいたします。

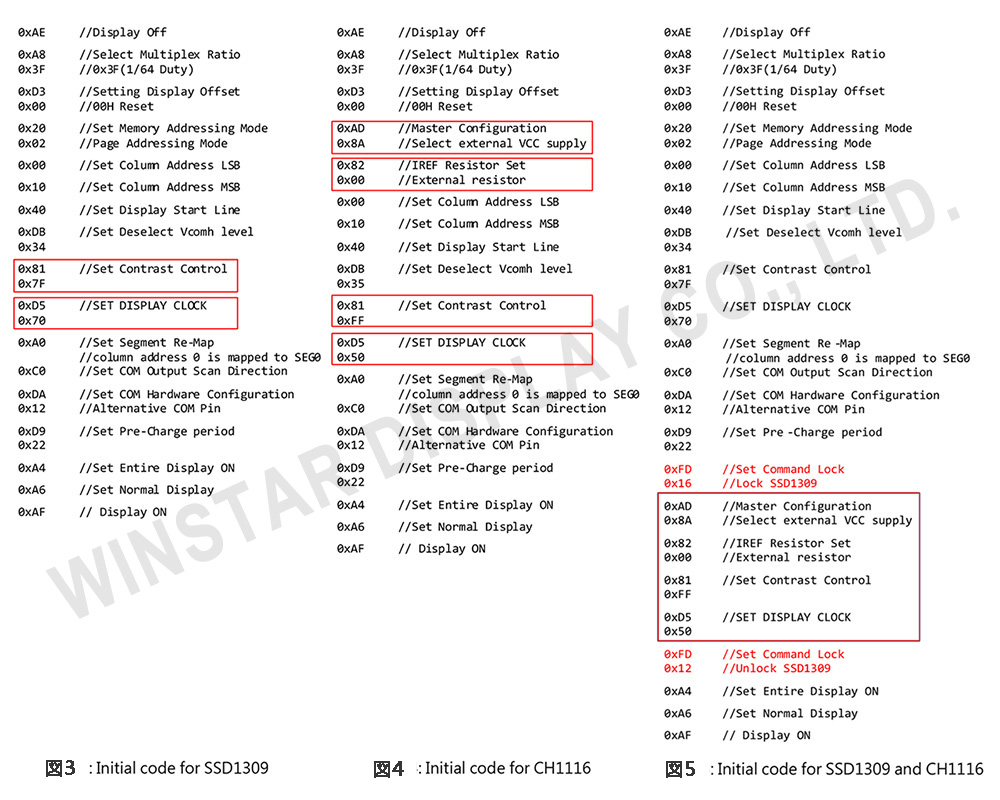

また、SSD1309のcommand lock (FDh)機能により、図3、図4、図5のように、2つのICのそれぞれの設定値を同じ初期コードに書き込むことができます。 下の赤い枠は、2つの初期コードの違いところでございます。 図 5 では、FDh を使用して IC をロックした後、SSD1309 は FDh 以外のコマンドを受け入れませんが、CH1116 は影響を受けないため、個別にコマンドすることができます。2 つの IC を個別にコマンドすることを実行できます。
4.結論
SSD1309 と CH1116 の 2 つの ICは一定の互換性があり、抵抗やコンデンサなどの部品を調整し、初期コードを変更すれば、SSD1309 を CH1116 に置き換えることができます。同じハードウェアと同じソフトウェアで同じ表示画面と輝度を実現できます。用途に応じて、ハードウェアを変更することはございます。ソフトウェアを変更するだけで、2 つの IC で同じ表示効果を達成できます。Winstar は高品質の製品を提供し続け、お客様に競争力のあるソリューションを提供しております。
