Accueil Produits Écrans Intelligents Affichage UART WL0F00101000JGFAASA00

Affichage Smart UART TFT IPS de 10,1 pouces avec prise en charge GPIO et tactile

N° de modèle WL0F00101000JGFAASA00

►TFT Dimension: 10.1”
►TFT Résolution d’écran: 1024×600 points
►TFT Vue préférentielle: 85/85/85/85 (IPS)
►Interface de communication: UART
►Protocole: Proprietary UART + GPIO
►TFT Dalle tactile: avec dalle tactile capacitive
►Luminosité (Cd/m²): 400

Description

L'afficheur intelligent WINSTAR 10.1" UART (modèle : WL0F00101000JGFAASA00) est conçu pour les ingénieurs et les développeurs, combinant une technologie d'affichage avancée avec des outils de développement conviviaux, vous permettant de créer facilement divers widgets d'interface utilisateur.

Cet afficheur intelligent est équipé du module TFT LCD standard WINSTAR de 10,1" WF101JTYAHLNB0. Il présente une technologie de panneau IPS avec un large angle de vision (85/85/85/85 degrés) et une résolution de 1024×600 pixels, ainsi qu'un panneau tactile capacitif. Cette configuration offre non seulement une excellente qualité d'affichage, mais améliore également l'expérience d'interaction utilisateur, rendant vos applications plus flexibles et pratiques.

Que vous développiez des systèmes embarqués ou conceviez des interfaces personnalisées, l'afficheur intelligent WINSTAR 10.1" UART offre un support fiable pour vous aider à réaliser rapidement vos idées et fonctionnalités.

Caractéristiques du produit:

  • Alimentation : Entrée d'alimentation de +12V, la consommation typique est d'environ 6W.
  • Fonction d'auto-test : Effectue automatiquement un auto-test après le démarrage.
  • Interface de communication : Prend en charge l'interface de communication UART.
  • Support de protocole : Compatible avec le protocole Proprietary UART, la vitesse de transmission par défaut est de 115200 Kbps.
  • Conçu avec le contrôleur de STMicroelectronics (ST) qui prend en charge les outils de développement ST.
  • Mémoire flash : Mémoire flash intégrée de 16 Mo, pour stocker les polices et les données du dictionnaire d'objets.
  • Support tactile : Prend en charge le panneau tactile capacitif (CTP).
  • Buzzer intégré : Buzzer intégré contrôlé par l'appareil maître.
  • Compatibilité multi-plateforme : L'HOST du jeu de démonstration peut être utilisé sur plusieurs plateformes, y compris des ordinateurs (avec dongle USB à UART), des MCU et Raspberry Pi (avec PiCAN2).
  • Support GPIO : Les broches GPIO prennent en charge l'utilisation de boutons physiques et d'indicateurs.

Fonctionnalités du logiciel_GUI builder:

  • Simulation en temps réel : Avec le WINSTAR GUI Builder, vous pouvez simuler directement votre conception sur un ordinateur sans avoir besoin de la programmer sur l'appareil au préalable, simplifiant ainsi les ajustements et les tests.
  • Processus de conception pratique : Aucune programmation n'est requise ; vous pouvez créer de belles interfaces avec des opérations simples de glisser-déposer. Les images et les fonctions sont liées, ce qui le rend particulièrement adapté aux utilisateurs peu familiarisés avec la programmation.
  • Fonctionnalités riches et widgets : Offre une variété de widgets personnalisables qui intègrent graphiques et fonctions, gérant facilement à la fois des affichages simples et des fonctionnalités complexes.

Essayez avant d'acheter ! Contactez-nous pour télécharger l'application WINSTAR GUI Builder.

Caractéristiques logicielles_Outils de développement ST:

La série Smart Display UART est conçue avec le contrôleur de STMicroelectronics (ST) qui prend en charge les outils de développement ST comme TouchGFX et STM32CubeIDE. Vous pouvez également utiliser les outils ST pour concevoir les modules Smart Display WINSTAR en plus du constructeur GUI.

  • TouchGFX: Cadre logiciel graphique gratuit avancé optimisé pour les microcontrôleurs STM32.
  • STM32CubeIDE: Plateforme de développement C/C++ avancée avec configuration périphérique, création de code, compilation de code et fonctionnalités de débogage pour microcontrôleurs et microprocesseurs STM32.
  • STM32CubeMX: Outil graphique qui permet la configuration très facile des microcontrôleurs STM32, et de la création du code d’initialisation C correspondant pour le noyau Arm® Cortex®-M ou une arborescence des périphériques Linux® partiel pour le noyau Arm® Cortex®-A, avec un processus étape par étape.
  • STM32CubeProg: Outil logiciel multi-OS tout-en-un pour la programmation des produits STM32. Il fournit un environnement facile à utiliser et efficace permettant la lecture, l’écriture et la vérification de la mémoire du périphérique avec l’interface de débogage (JTAG et SWD) et l’interface de démarrage (UART, USB DFU, I2C, SPI et CAN).

Si vous avez acheté un écran intelligent WINSTAR et souhaitez le développer avec TouchGFX, veuillez nous contacter via notre site web pour obtenir le code initial.

Caractéristiques réseau et communication:

  • Type de réseau : Peer-to-peer pour une utilisation à courte distance.
  • Protocole : Proprietary UART

Scénarios d'application:

Adapté aux applications industrielles à courte distance, telles que les machines à café, les appareils intelligents et les distributeurs automatiques.

Adapté aux applications industrielles à courte distance, telles que les machines à café, les appareils intelligents et les distributeurs automatiques.

Avantages concurrentiels:

  • L'écran intelligent UART de WINSTAR élimine la nécessité de séparer design et fonctionnalité, économisant ainsi du temps et des efforts.
  • Fournit une simulation en temps réel et une interface de conception conviviale, la rendant accessible aux utilisateurs sans expérience en programmation.
  • Démarrage facile et accélération du développement pour les programmeurs grâce au MCU STM32 intégré dans le module Smart UART.

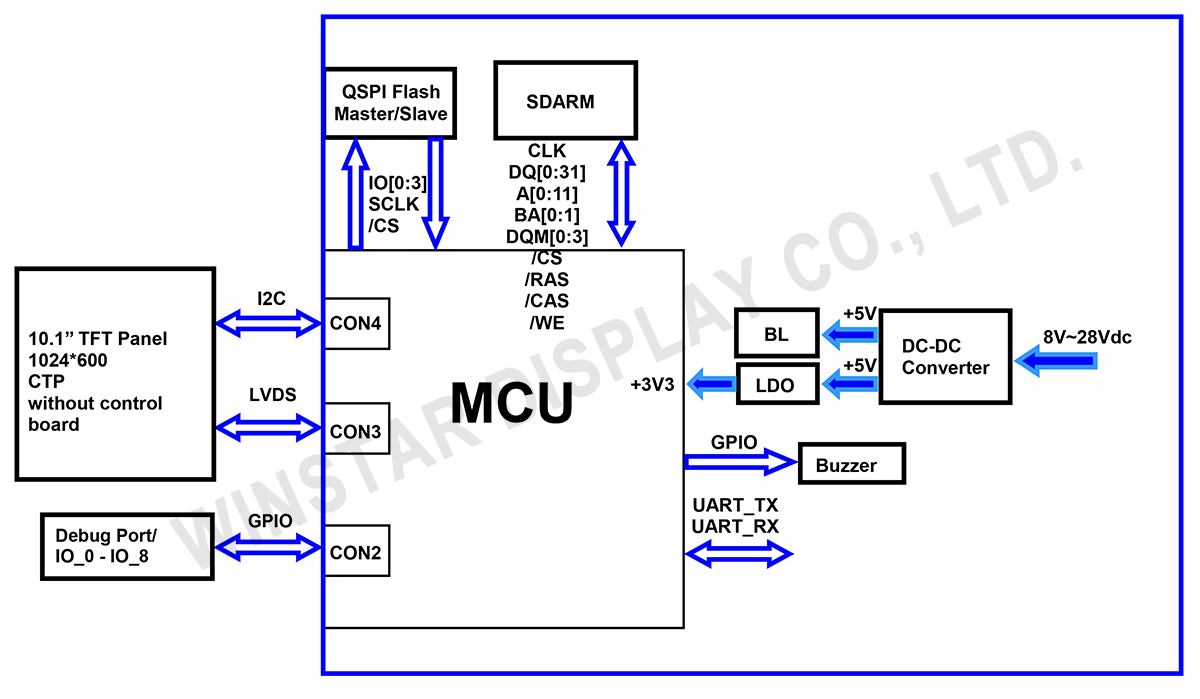

DESSIN

10.1 Inch IPS TFT UART Smart Display with GPIO and Touch Support - WL0F00101000JGFAASA00

SPÉCIFICATIONS

Spécifications générales

Artic Valeur standard Unité
Tension de fonctionnement 8V~28V dynamic Vdc
Interface de communication UART --
MCU STM32F746 N/A
Mémoire Flash 16 MB
taille d'écran LCD 10.1 pouces
Résolution 1024 x RGB x 600(TFT) dots
Dimensions du module 235(W) x 143(H) x 23.2(D) mm
Zone active 222.72 (H) x 125.28(V) mm
Pas des points 0.2175(W) x 0.2088(H) mm
Haute luminosité Min: 300; Typ: 400 cd/m2
Type de LCD TFT, Blanc, Transmissif
Vue préférentielle 85/85/85/85 (IPS)
Rapport d'aspect 16:9
Dalle tactile Avec dalle tactile capacitive (PCAP)
Surface Reflets

Valeurs nominales maximales absolues

Article Symbole Valeur min Valeur type Valeur max Unité
Température de fonctionnement TOP -20 +70
Température de stockage TST -30 +80

Caractéristiques électroniques

Article Symbole État Valeur min Valeur type Valeur max Unité
Tension d'alimentation VCC 8 12 28 V
Courant d'alimentation LCM I(mA) - - 530 - mA

BOM

Article Description
LCM WF101JTYAHLNB0#
PCBA SV10010R100JB00N0105

Fonction PIN sur l'interface

CON1 definition

Pin Symbole Fonction Remark
1 +12V Power supply12V input Input
2 GND Power supply GND input Input
3 Reserve - -
4 Reserve - -
5 GND Power supply GND input GND
6 GND Power supply GND input GND
7 Reserve - -
8 Reserve - -
9 NC - -
10 UART_RX USART RX interface I/O
11 UART_TX USART TX interface I/O
12 GND Power supply GND input GND
13 +12V Power supply12V input Input
14 NC - -
15 NC - -
16 GND Power supply GND input Input


CON2 definition

Pin Symbole Fonction Remark
1 VDD3V 3.3V power for JTAG interface Output
2 JTAG_SWCLK CLK pin for JTAG interface Input
3 GND GND for JTAG interface Output
4 JTAG_SWDIO Data pin for JTAG interface I/O
5 NRST Reset pin for JTAG interface Input
6 GND GND Output
7 Wkup/ IO_8 (PA0) for system Resume
from suspend (Reserve)
WKup,ADC,Timer,Event,I/O
8 /RST Reset (active Low) I
9 IO_0 ADC,DAC,Timer,Event,I/O PA5
10 IO_1 ADC,Timer,Event,I/O PA6
11 IO_2 ADC,Timer,Event,I/O PA7
12 IO_3 RST,Timer,Event,I/O PA8
13 IO_4 RST,Timer,Event,I/O PC13
14 IO_5 ADC,Timer,Event,I/O PB11
15 IO_6 RST,Timer,Event,I/O PA15
16 IO_7 RST,ADC,Event,I/O PD11
