Pantalla TFT de amplia temperatura 8 pulgada
Modelo Nº WF80BTIAGDNN0
►Tamaño : 8 pulgada
►Resolución : 800 x 480 pontos
►Dirección de la vista : 12H
►Interfaz : RGB
►IC Part No.: --
►Placa de control : No
►Brillo (cd/m²): 450
►Agujero del bastidor : No
►Pantalla táctil : Sin panel táctil
►Temperatura de funcionamiento : -30~+85°C

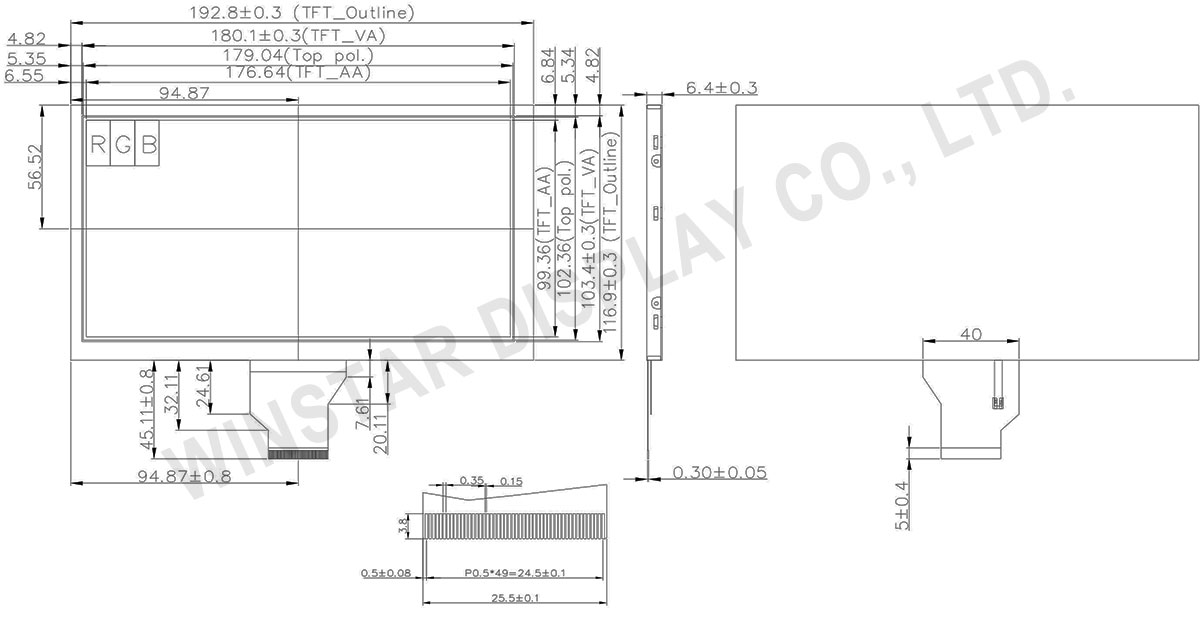

DIBUJO

ESPECIFICACIONES
Función interfaz Pin
LCM PIN Definition
Pin | Símbolo | I/O | Función |
---|---|---|---|
1 | VLED+ | P | Power for LED backlight(Anode) |
2 | VLED+ | P | Power for LED backlight(Anode) |
3 | VLED- | P | Power for LED backlight(Cathode) |
4 | VLED- | P | Power for LED backlight(Cathode) |
5 | GND | P | Power ground |
6 | VCOM | I | Common voltage |
7 | VCC | P | Power for Digital Circuit |
8 | MODE | I | DE/SYNC mode select |
9 | DE | I | Data Input Enable |
10 | VS | I | Vertical Sync Input |
11 | HS | I | Horizontal Sync Input |
12 | B7 | I | Blue data(MSB) |
13 | B6 | I | Blue data |
14 | B5 | I | Blue data |
15 | B4 | I | Blue data |
16 | B3 | I | Blue data |
17 | B2 | I | Blue data |
18 | B1 | I | Blue data |
19 | B0 | I | Blue data(LSB) |
20 | G7 | I | Green data(MSB) |
21 | G6 | I | Green data |
22 | G5 | I | Green data |
23 | G4 | I | Green data |
24 | G3 | I | Green data |
25 | G2 | I | Green data |
26 | G1 | I | Green data |
27 | G0 | I | Green data(LSB) |
28 | R7 | I | Red data(MSB) |
29 | R6 | I | Red data |
30 | R5 | I | Red data |
31 | R4 | I | Red data |
32 | R3 | I | Red data |
33 | R2 | I | Red data |
34 | R1 | I | Red data |
35 | R0 | I | Red data(LSB) |
36 | GND | P | Power Ground |
37 | DCLK | I | Sample clock |
38 | GND | P | Power Ground |
39 | L/R | I | Left / right selection |
40 | U/D | I | Up/down selection |
41 | VGH | P | Gate ON Voltage |
42 | VGL | P | Gate OFF Voltage |
43 | AVDD | P | Power for Analog Circuit |
44 | RESET | I | Global reset pin. |
45 | NC | - | No connection |
46 | VCOM | I | Common Voltage |
47 | DITHB | I | Dithering function |
48 | GND | P | Power Ground |
49 | NC | - | No connection |
50 | NC | - | No connection |
Especificaciones generales
Elemento | Dimensión | Unidad |
---|---|---|
Tamaño | 8.0 | pulgada |
Matriz de puntos | 800 × RGB × 480 (TFT) | dots |
Dimensión del módulo | 192.80 × 116.90 × 6.4 | mm |
zona activa | 176.64 × 99.36 | mm |
Distancia entre puntos | 0.0736 × 0.2070 | mm |
Tipo de LCD | TFT, Blanco, Transmisivo | |
Dirección de la vista | 12 o'clock | |
Dirección de inversión de escala de grises | 6 o'clock | |
Relación de aspecto | 16:9 | |
Tipo de retroiluminación | LED, Blanco | |
Con o sin panel táctil | Sin pantalla táctil | |
Superficie | Pantalla antirreflectante |
Valores nominales máximos absolutos
Elemento | Símbolo | Valor mín. | Valor típico | Valor máx. | Unidad |
---|---|---|---|---|---|
Temperatura de funcionamiento | TOP | -30 | - | +85 | ℃ |
Temperatura de almacenamiento | TST | -30 | - | +85 | ℃ |
Power voltage | VCC | -0.3 | - | 5.0 | V |
AVDD | 6.5 | - | 13.5 | V | |
VGH | -0.3 | - | 40.0 | V | |
VGL | -20.0 | - | 0.3 | V | |
VGH-VGL | - | - | 40.0 | V |
Características electrónicas
Elemento | Símbolo | Valor mín. | Valor típico | Valor máx. | Unidad |
---|---|---|---|---|---|
Power voltage | VCC | 3.0 | 3.3 | 3.6 | V |
AVDD | 10.2 | 10.4 | 10.6 | V | |
VGH | 15.3 | 16.0 | 16.7 | V | |
VGL | -7.7 | -7.0 | -6.3 | V | |
Input signal voltage | VCOM | 3.4 | 4.4 | 5.4 | V |
