Modelo Nº WF70A2TIFGDBGA
►Tamaño : 7 pulgada
►Resolución : 800 x 480 puntos
►Dirección de la vista : 12H
►Interfaz : MCU
►Controlador integrado : SSD1963
►Placa de control : Yes
►Brillo (cd/m²) : 350
►Agujero del bastidor : No
►Pantalla táctil : Con panel táctil capacitivo (PCAP)
►Detect Point : 5 Fingers

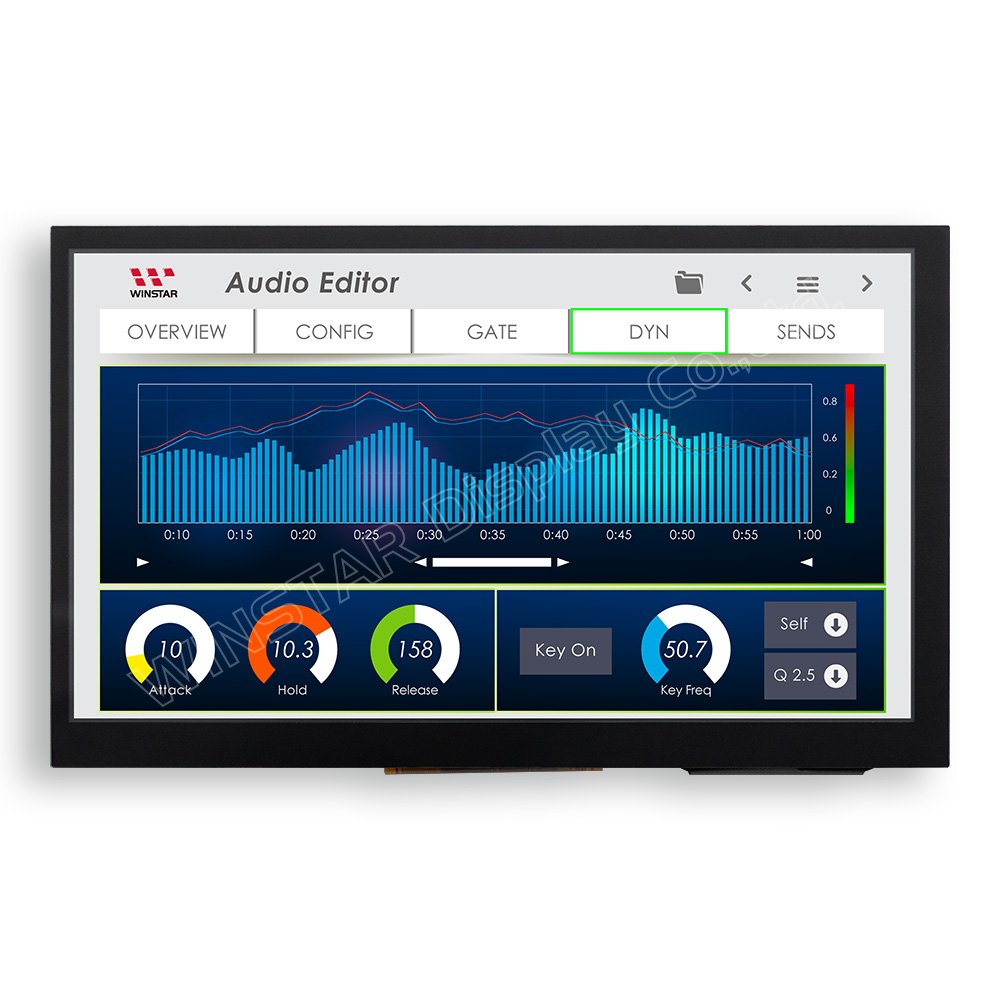

La pantalla TFT de 7 pulgadas con pantalla táctil capacitiva (WF70A2TIFGDBGA) está equipada con la placa controladora SSD1963, ofreciendo un rendimiento de pantalla TFT de alta calidad. Este módulo incluye un conector de 36 pines que soporta una interfaz de 36 pines MCU 8080 de 8/16 bits con definiciones de pines. Los usuarios pueden seleccionar fácilmente entre un modo de interfaz de 8 bits o 16 bits 6800 mediante jumpers, lo que ofrece flexibilidad para diversos diseños de sistemas.
Con un brillo de 350 cd/m², el WF70A2TIFGDBGA ofrece una visibilidad clara bajo condiciones de iluminación interior típicas, lo que lo convierte en una opción ideal para aplicaciones en las que no se requiere un brillo ultraalto. La pantalla TFT táctil capacitiva, equipada con el IC ILI2130, soporta la interfaz I2C y el toque de 5 puntos, ofreciendo una interacción táctil fluida y sensible para el usuario.

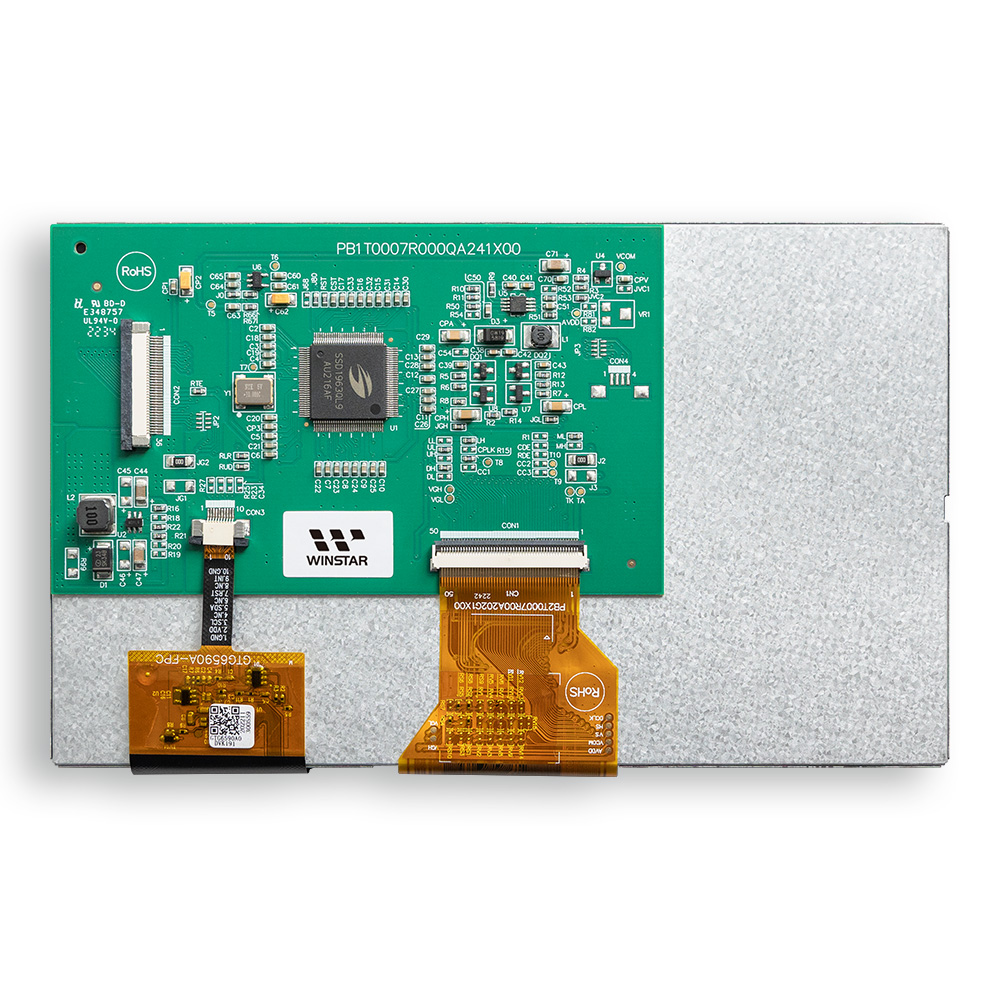

La placa controladora integra la alimentación de retroiluminación directamente en los pines 33 a 36, eliminando la necesidad de diseñar un circuito separado para retroiluminación, simplificando la integración del sistema y reduciendo el número de componentes.
Al optimizar tanto la eficiencia energética como el diseño del sistema, el WF70A2TIFGDBGA ofrece una solución de pantalla económica y energéticamente eficiente para una amplia gama de aplicaciones industriales e IoT.
| Elemento | Dimensión | Unidad |
|---|---|---|
| Tamaño | 7.0 | pulgada |
| Matriz de puntos | 800 × RGB × 480(TFT) | dots |

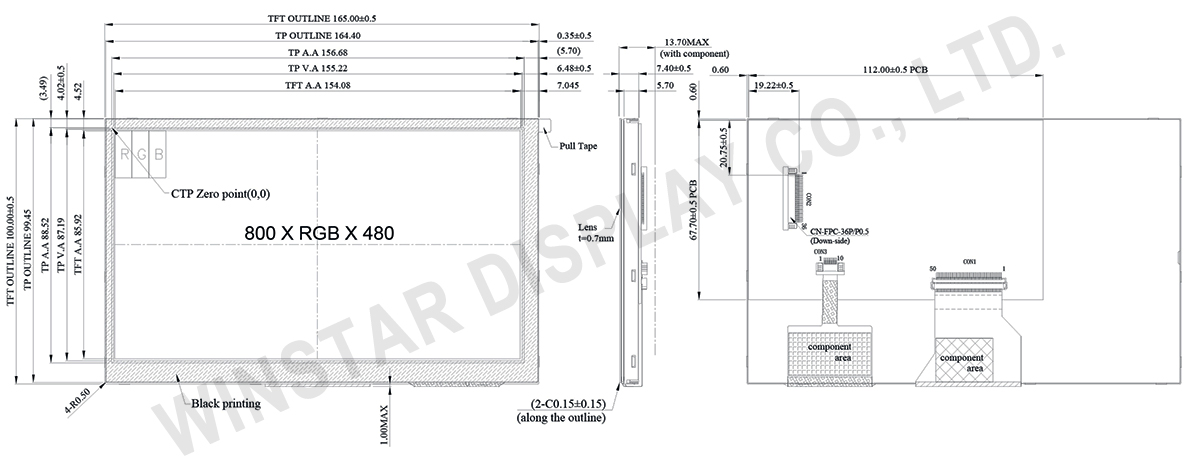

| Dimensión del módulo | 165 × 100.0 × 13.7 | mm |
| zona activa | 154.08 × 85.92 | mm |
| Distancia entre puntos | 0.1926 × 0.179 | mm |
| Tipo de LCD | TFT, Blanco, Transmisivo | |
| IC de Controlador | SSD1963 | |
| Interfaz | Digital 8080 family MPU 8bit/16bit | |
| Dirección de la vista | 12 o'clock | |
| Dirección de inversión de escala de grises | 6 o'clock | |
| Relación de aspecto | 16:9 | |
| Tipo de retroiluminación | LED, Blanco | |
| Color arrangement | RGB-STRIPE | |
| PCAP IC | ILI2130 o equivalente | |
| PCAP Interfaz | I2C | |
| PCAP FW Versión | 0x07.0x00.0x00.0x00.0x65.0x90.0x00.0x01 | |
| PCAP Resolución | 16384*16384 | |
| Con o sin panel táctil | Con panel táctil capacitivo (PCAP) | |
| Superficie | Deslumbramiento | |
| Elemento | Símbolo | Valor mín. | Valor típico | Valor máx. | Unidad |
|---|---|---|---|---|---|
| Temperatura de funcionamiento | TOP | -20 | － | +70 | ℃ |
| Temperatura de almacenamiento | TST | -30 | － | +80 | ℃ |
| Elemento | Símbolo | Condición | Valor mín. | Valor típico | Valor máx | Unidad |
|---|---|---|---|---|---|---|
| Supply Voltage For LCM | VDD | － | 3.0 | 3.1 | 3.3 | V |
| Supply Current For LCM | IDD | － | － | 220 | 335 | mA |
| Pin | Símbolo | Función |
|---|---|---|
| 1 | GND | System ground pin of the IC .Connect to system ground. |
| 2 | VDD | Power Supply : +3.3V |
| 3 | BLE | Backlight control signal , H: On \ L: Off |
| 4 | D/C | Data/Command select |
| 5 | WR | Write strobe signal |
| 6 | RD | Read strobe signal |
| 7 | DB0 | Data bus |
| 8 | DB1 | Data bus |
| 9 | DB2 | Data bus |
| 10 | DB3 | Data bus |
| 11 | DB4 | Data bus |
| 12 | DB5 | Data bus |
| 13 | DB6 | Data bus |
| 14 | DB7 | Data bus |
| 15 | DB8 | Data bus (When select 8bits Mode, this pin is NC) |
| 16 | DB9 | Data bus (When select 8bits Mode, this pin is NC) |
| 17 | DB10 | Data bus (When select 8bits Mode, this pin is NC) |
| 18 | DB11 | Data bus (When select 8bits Mode, this pin is NC) |
| 19 | DB12 | Data bus (When select 8bits Mode, this pin is NC) |
| 20 | DB13 | Data bus (When select 8bits Mode, this pin is NC) |
| 21 | DB14 | Data bus (When select 8bits Mode, this pin is NC) |
| 22 | DB15 | Data bus (When select 8bits Mode, this pin is NC) |
| 23 | NC | No connect |
| 24 | CTP_INT | CTP_ External interrupt to the host |
| 25 | CS | Chip select |
| 26 | RST | Hardware reset (RESET) |
| 27 | L/R | Left / right selection; Default L/R=H |
| 28 | U/D | Up/down selection; ; Default U/D=L |
| 29 | CTP_SCL | CTP_SPI Slave mode, chip select, active low / I2C clock input |
| 30 | CTP_SDA | CTP_ SPI Slave mode, data input / I2C data input and output |
| 31 | CTP_RST | CTP_ External Reset, Low is active |
| 32 | NC | No connect |
| 33 | VLED- | Power for LED Driver IC(GND) |
| 34 | VLED- | Power for LED Driver IC(GND) |
| 35 | VLED+ | Power for LED Driver IC(+5V) |
| 36 | VLED+ | Power for LED Driver IC(+5V) |
