Modelo Nº WG320240D1
►Tipo: LCD Grafica
►Estructura: COB
►Tamaño : 4,72 pulgada
►Pantalla LCD 320x240 puntos
►Ningún controlador
►1/240 duty cycle
►Fuente de alimentación de 5V
►Opción de pantalla táctil

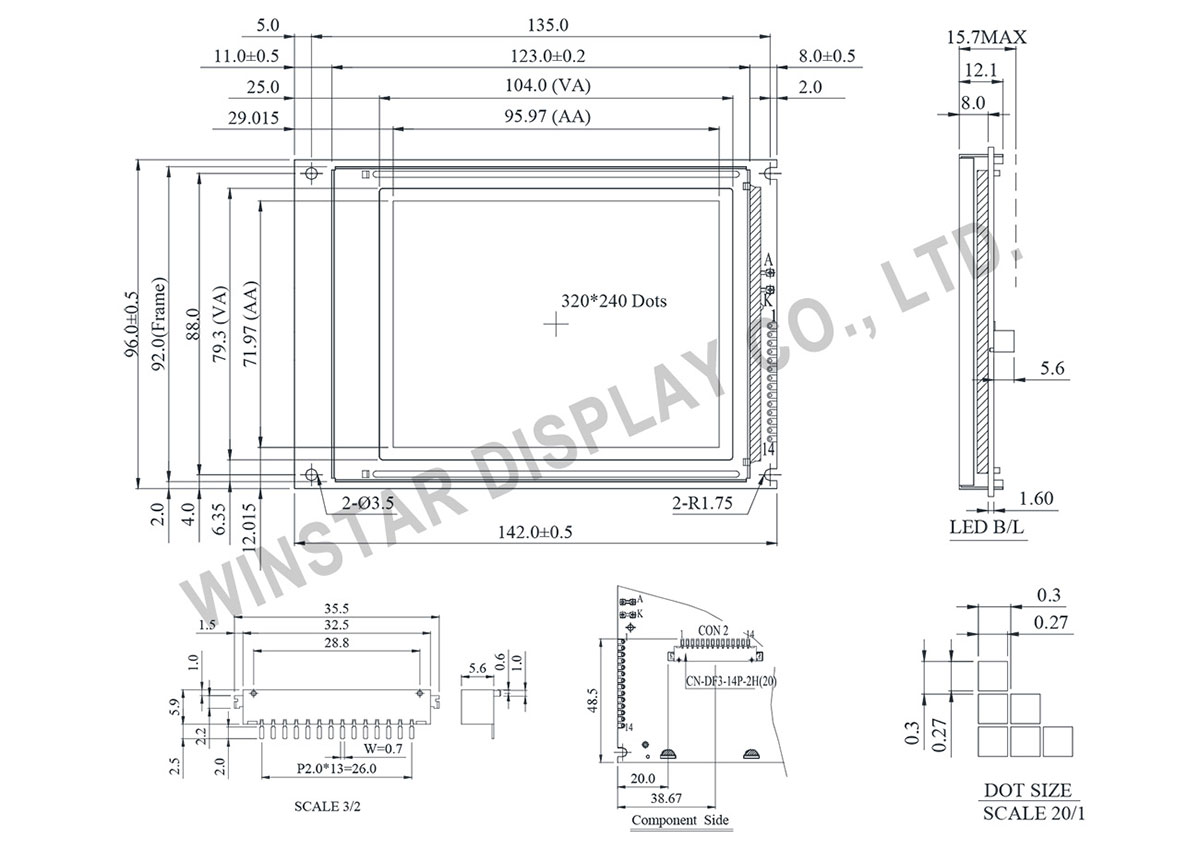

WG320240D1 es un módulo de pantalla gráfica LCD monocromática 320x240 con estructura COB (Chip on Board), PCB montado y orificios para tornillos para una fácil instalación. Las dimensiones del módulo son 142×96 mm y el área activa (AA) mide 95,97×71,97 mm, con una diagonal de 4,72 pulgadas. Esta pantalla gráfica LCD no incluye un controlador IC en el módulo. La pantalla táctil está disponible como opción. Este módulo LCD puede operar a temperaturas de -20℃ a +70℃, con un rango de temperatura de almacenamiento de -30℃ a +80℃. Para aplicaciones que requieren un controlador IC integrado, por favor consulte el modelo WG320240D0.
| Elemento | Dimensión | Unidad |
|---|---|---|
| Number of dots | 320 x 240 | － |
| Dimensión del módulo | 142.0 x 96.0 x 15.7(Max) | mm |
| Área de visión | 104.0 x 79.3 | mm |
| zona activa | 95.97 x 71.97 | mm |
| Tamaño del punto | 0.27 x 0.27 | mm |
| Distancia entre puntos | 0.30 x 0.30 | mm |
| Deber | 1/240 | |
| Tipo de retroiluminación | LED | |
| Elemento | Símbolo | Valor mín. | Valor típico | Valor máx. | Unidad |
|---|---|---|---|---|---|
| Temperatura de funcionamiento | TOP | -20 | － | +70 | ℃ |
| Temperatura de almacenamiento | TST | -30 | － | +80 | ℃ |
| Input Voltage | VIN | -0.3 | － | VDD+0.3 | V |
| Supply Voltage For Logic | VDD-VSS | -0.3 | － | 7.0 | V |
| Supply Voltage For LCD | VDD-V0 | 0 | － | 32 | V |
| Elemento | Símbolo | Condition | Valor mín. | Valor típico | Valor máx. | Unidad |
|---|---|---|---|---|---|---|
| Supply Voltage For Logic | VDD-VSS | － | 2.7 | － | 5.5 | V |
| Supply Voltage For LCD | VDD-V0 | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 21.0 19.8 |
－ 21.6 － |
23.5 22.2 － |
V V V |
| Input High Volt. | VIH | － | 0.8VDD | － | VDD | V |
| Input Low Volt. | VIL | － | 0 | － | 0.2VDD | V |
| Output High Volt. | VOH | － | VDD-0.4 | － | VDD | V |
| Output Low Volt. | VOL | － | 0 | － | 0.4 | V |
| Supply Current | IDD | － | － | 79 | 120 | mA |
| Pin No. | Símbolo | Level | Descripción |
|---|---|---|---|
| 1 | FRAME | H/L | Scan start-up signal |
| 2 | DF | H/L | Frame reverse signal(alternate signal) |
| 3 | LOAD | H to L | Data latch pulse |
| 4 | CP | H to L | Data shift pulse |
| 5 | DISPOFF | H/L | H: Display ON, L: Display OFF |
| 6 | D0 | H/L | Display data, bit0 |
| 7 | D1 | H/L | Display data, bit1 |
| 8 | D2 | H/L | Display data, bit2 |
| 9 | D3 | H/L | Display data, bit3 |
| 10 | VDD | 5.0V | Power supply for Logic |
| 11 | VSS | 0V | Ground |
| 12 | VEE | -25 | Negative Voltage Output |
| 13 | VO | (Variable) | Driving voltage for LCD |
| 14 | FG | Frame Ground |
