7 Zoll IPS TFT UART Smart Display mit GPIO- und Touch-Unterstützung

Modellnummer WL0F0007000A8GFAASA00

►TFT Größe: 7 Zoll
►TFT Auflösung: 1024×600 Punkten
►TFT Betrachtungsrichtung: 85/85/85/85 (IPS)
►Kommunikationsschnittstelle: UART
►Protokoll: Proprietary UART + GPIO
►TFT Touchscreen: Kapazitiver Touchscreen
►Helligkeit (cd/m²): 450

Beschreibung

Das WINSTAR 7" UART Smart Display (Modell: WL0F0007000A8GFAASA00) wurde für Ingenieure und Entwickler entwickelt und kombiniert fortschrittliche Anzeigetechnologie mit benutzerfreundlichen Entwicklungstools, die es Ihnen ermöglichen, verschiedene UI-Widgets einfach zu erstellen.

Dieses intelligente Display ist mit dem standardmäßigen WINSTAR 7" TFT LCD-Modul WF70A8TYAHLNGB ausgestattet. Es bietet IPS-Panelltechnologie mit einem weiten Betrachtungswinkel (85/85/85/85 Grad) und einer Auflösung von 1024×600 Pixeln sowie einem kapazitiven Touchpanel. Diese Konfiguration bietet nicht nur eine hervorragende Anzeigequalität, sondern verbessert auch das Benutzererlebnis und macht Ihre Anwendungen flexibler und bequemer.

Ob Sie eingebettete Systeme entwickeln oder benutzerdefinierte Schnittstellen entwerfen, das WINSTAR 7" UART Smart Display bietet zuverlässige Unterstützung, um Ihnen zu helfen, Ihre Ideen und Funktionen schnell umzusetzen.

Softwarefunktionen_GUI-Builder:

  • Stromversorgung: Akzeptiert typischerweise eine Eingangsspannung von +12V mit einem dynamischen Bereich von 8V bis 35V; der typische Stromverbrauch beträgt etwa 6 Watt.
  • Selbsttest: Verfügt über eine Selbsttestfunktion nach dem Booten.
  • Kommunikationsschnittstelle: Unterstützt die UART-Kommunikationsschnittstelle.
  • Protokollunterstützung: Kompatibel mit dem Proprietary UART-Protokoll, mit einer standardmäßigen Baudrate von 115200 bps.
  • Entwickelt mit dem Controller von STMicroelectronics (ST), der ST-Entwicklungstools unterstützt.
  • Speicher: Integrierter 16MB Flash-Speicher zum Speichern von Schriftarten und Objektwörterbuchdaten.
  • Touch-Unterstützung: Unterstützt kapazitive Touch-Panel (CTP).
  • Buzzer: Integrierter Buzzer, der vom Hauptgerät gesteuert werden kann.
  • Kompatibilität: Der Demogerät-HOST ist mit mehreren Plattformen kompatibel, darunter Computer (mit USB-zu-UART-Dongle), MCUs und Raspberry Pi (mit PiCAN2).
  • GPIO-Unterstützung: GPIO-Pins unterstützen 3.3V TTL-Logik mit einer maximalen Toleranz von 5.5V, geeignet für physische Tasten und Indikatoren.

Softwarefunktionen_GUI-Builder:

  • Echtzeit-Simulation: Mit dem WINSTAR GUI Builder können Sie Ihr Design direkt auf einem Computer simulieren, ohne es zuerst auf das Gerät programmieren zu müssen. Dadurch wird die Anpassung und das Testen vereinfacht.
  • Bequemer Designprozess: Es sind keine Programmierkenntnisse erforderlich; Sie können mit einfachen Drag-and-Drop-Operationen ansprechende Schnittstellen erstellen. Bilder und Funktionen sind verknüpft, was es besonders geeignet für Benutzer macht, die mit Programmierung nicht vertraut sind.
  • Reiche Funktionalität und Widgets: Bietet eine Vielzahl von anpassbaren Widgets, die Grafiken und Funktionen integrieren und sowohl einfache Displays als auch komplexe Funktionen problemlos verarbeiten.

Testen Sie ihn vor dem Kauf! Kontaktieren Sie uns zum Herunterladen der Anwendung WINSTAR GUI Builder.

Software Features_ST development tools:

Die Smart Display UART-Serie ist mit dem Controller von STMicroelectronics (ST) entwickelt, der ST-Entwicklungstools wie TouchGFX und STM32CubeIDE unterstützt. Neben dem GUI-Builder können Sie auch ST-Tools verwenden, um WINSTAR Smart Display-Module zu entwerfen.

  • TouchGFX: Ein hochentwickeltes, kostenloses Programmiergerüst für Grafiksoftware, das für STM32-Mikrocontroller optimiert wurde.
  • STM32CubeIDE: Eine hochentwickelte C/C++ Entwicklungsplattform mit peripherer Konfiguration, Codeerzeugung, Codekompilierung sowie Debug-Funktionen für STM32-Mikrocontroller und Mikroprozessoren.
  • STM32CubeMX: Ein Grafiktool, mit dem sich STM32-Mikrocontroller mühelos konfigurieren lassen und mit dem der entsprechende Initialisierungs-C-Code für den Arm® Cortex®-M-Kern oder einen partiellen Linux®-Gerätebaum für den Arm® Cortex®-A-Kern schrittweise erzeugt werden kann.
  • STM32CubeProg: Ein Alles-in-Einem-Softwaretool für mehrere Betriebssysteme zur Programmierung von STM32-Produkten. Es bietet über einen leicht nutzbaren und effizienten Kontext zum Lesen, Schreiben und zur Verifizierung von Gerätespeicher mittels Debug-Schnittstelle (JTAG und SWD) und Bootloader-Schnittstelle (UART, USB DFU, I2C, SPI und CAN).

Wenn Sie ein WINSTAR Smart Display gekauft haben und es mit TouchGFX entwickeln möchten, kontaktieren Sie uns bitte über unsere Website, um den Anfangscode zu erhalten.

Netzwerk- und Kommunikationsmerkmale:

  • Netzwerktyp: Peer-to-Peer für die Nutzung auf kurze Distanz.
  • Protokoll: Proprietary UART

Anwendungsszenarien:

Geeignet für industrielle Anwendungen auf kurze Distanz, wie Kaffeemaschinen, intelligente Geräte und Verkaufsautomaten.

7-Zoll UART Interface Smart Display Das perfekte Display für industrielle Steuerpanels. Echtzeit-Feedback, präzise Steuerung. Intuitive Benutzeroberfläche, mühelose Steuerung. Entwickelt für Ingenieure und Entwickler.

Wettbewerbsvorteile:

  • Der WINSTAR UART Smart Display eliminiert die Notwendigkeit, Design und Funktionalität zu trennen, was Zeit und Aufwand spart.
  • Bietet Echtzeit-Simulation und eine benutzerfreundliche Designoberfläche, die für Benutzer ohne Programmierkenntnisse zugänglich ist.
  • Einfacher Start und beschleunigte Entwicklung für Programmierer durch den integrierten STM32 MCU im Smart UART-Modul.

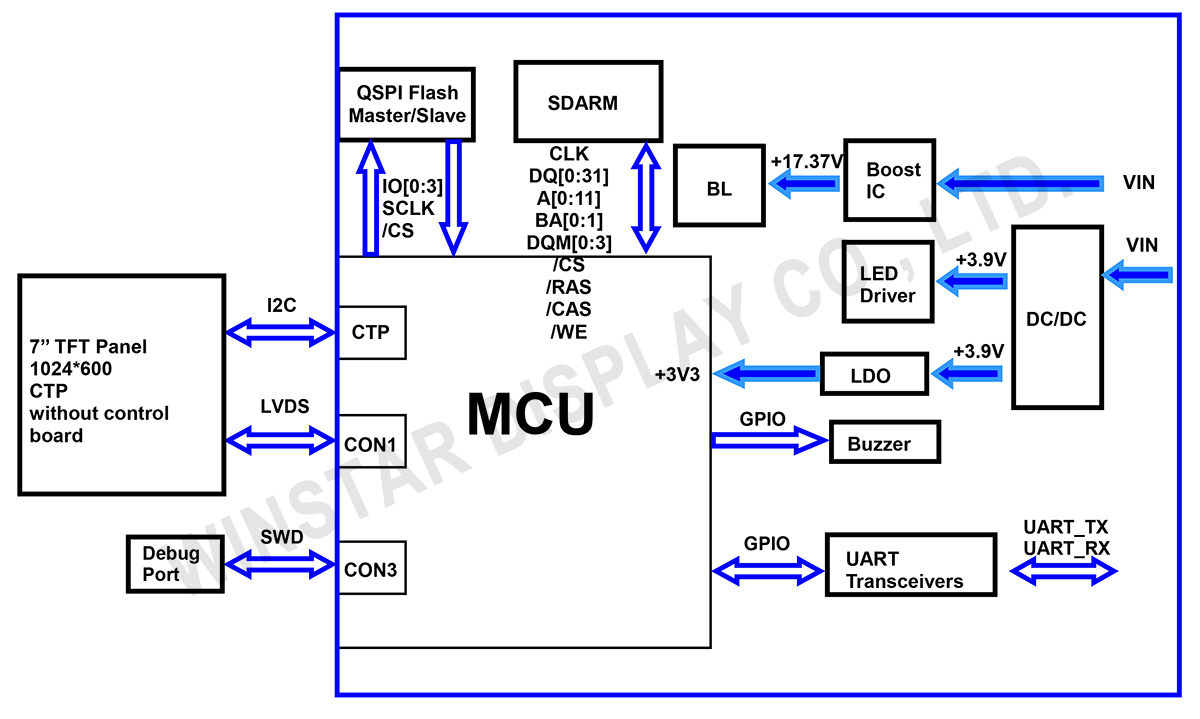

Zeichnung

7 Inch IPS TFT UART Smart Display with GPIO and Touch Support - WL0F0007000A8GFAASA00

Technische Daten

Allgemeine Spezifikationen

Artikel Standardwert Einheit
Betriebsspannung 8~35 Vdc
Kommunikationsschnittstelle UART --
MCU STM32F746 N/A
Flash-Speicher 16 MB
SDRAM Frequenz 100 MHz
LCD-Bildschirmgröße 7,0 Zoll
Auflösung 1024 x RGB x 600(TFT) dots
Abmaße der modul 184,1(W) x 103,8(H) x 22(D) mm
Aktiver Bereich 154,2144 x 85,92 mm
Punktabstand 0,1506 x 0,1432 mm
Helligkeit Min:400; Typ:450 cd/m2
LCD-Typ TFT, Schwarz, Transmissiv
Betrachtungsrichtung 85/85/85/85 (IPS)
Seitenverhältnis 16:9
Touchscreen projiziert kapazitives Touch-Panel (PCAP)
Oberfläche Glanz

Absolute Grenzwerte

Artikel Symbol Mindestwert typischer Wert Maximalwert Einheit
Betriebstemperatur TOP -20 +70
Lagertemperatur TST -30 +80

Elektrische Eigenschaften

Artikel Symbol Bedingung Mindestwert typischer Wert Maximalwert Einheit
Versorgungsspannung VIN 8 12 35 V
Versorgungsstrom I(mA) 490 mA

BOM

Artikel Beschreibung
LCM WF70A8TYAHLNGB#
PCBA SV10007R00A8C00N0101

Schnittstelle Pin-Funktion

CON2 definition

Pin Symbol Funktion Remark
1 VIN Power +8V~35V Input
2 GND Power GND --
3 Reserve - -
4 Reserve - -
5 GND Power supply GND input GND
6 GND Power supply GND input GND
7 Reserve - -
8 Reserve - -
9 VBUS Power supply 5V input Input
10 UART_RX UART RX interface I/O
11 UART_TX UART TX interface I/O
12 GND Power supply GND input Input
13 VIN Power supply 8V to 35V input Input
14 Reserve - -
15 Reserve - -
16 GND Power supply GND input Input


CON3 definition

Pin Symbol Funktion Remark
1 +3V3 3.3V power for JTAG interface Output
2 SWCLK CLK pin for JTAG interface Input
3 GND GND for JTAG interface Output
4 SWDIO Data pin for JTAG interface I/O
5 NRST Reset pin for JTAG interface Input
6 GND Power GND Output
7 Wkup WKup,ADC,Timer,Event,I/O Input
8 BOOT0 Lo: Internal flash boot (Default)
Hi: External flash boot
Input
9 IO_0 ADC,DAC,Timer,Event,I/O @3.3V I/O
10 IO_1 ADC,Timer,Event,I/O @3.3V I/O
11 IO_2 ADC,Timer,Event,I/O @3.3V I/O
12 IO_3 ADC,Timer,Event,I/O @3.3V I/O
13 IO_4 ADC,Timer,Event,I/O @3.3V I/O
14 IO_5 ADC,Timer,Event,I/O @3.3V I/O
15 IO_6 ADC,Timer,Event,I/O @3.3V I/O
16 IO_7 RST,ADC,Event,I/O @3.3V I/O

@3.3V : I/O allow below 3.3V input, If exceeding 3.3V may cause MCU damage.
