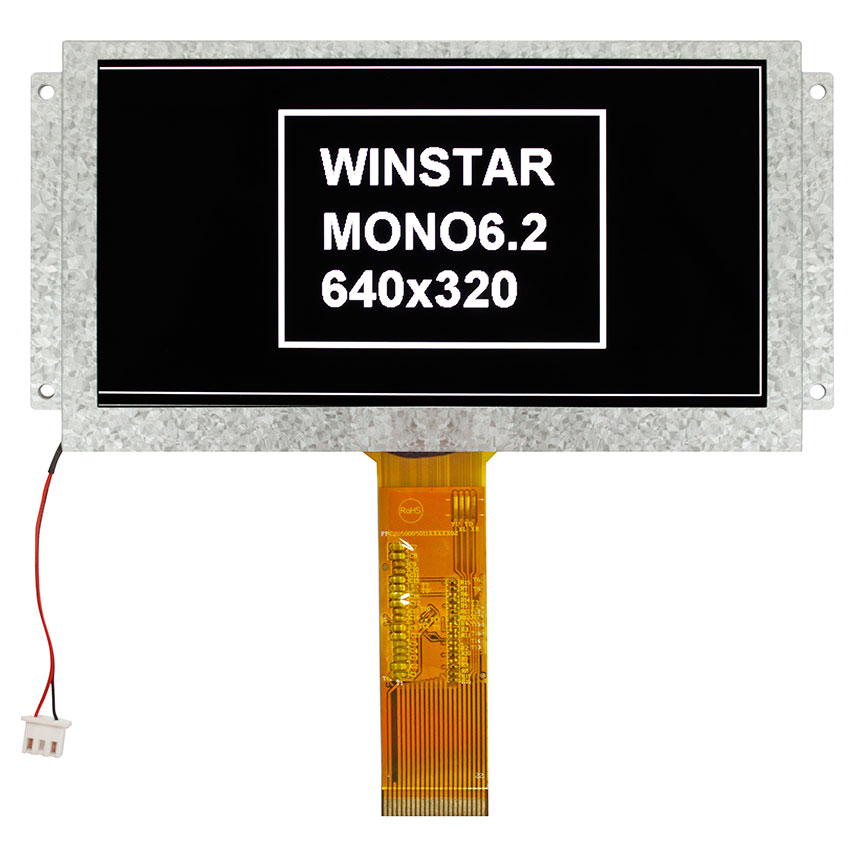

6.2吋TFT模組,黑白單色TFT液晶顯示器

型號 WF62ATXGRDNN0

►Mono TFT 液晶模組
►尺寸: 6.2吋
►解析度: 640x320 dots
►視角: VA
►介面: MCU
►驅動IC: ST7511
►控制板: 無
►亮度(cd/m2): 600 (高亮度TFT)
►鐵框螺絲孔: 有
►觸控面板: 無

產品敘述

華凌光電型號WF62A為單色TFT模組,此款6.2吋TFT製程640x320單色顯示器。WF62A的外觀尺寸是170.32 x 88.3 x 5.3 mm ,AA區尺寸為140 x 70 mm。WF62A模組雖然是單色的模組,但是使用主動式的TFT製程,對比度800:1。簡而言之,TFT單色液晶比起傳統的單色被動式LCD模組有更高的對比度、以及更快的反應速度,顯示效果優於單色STN LCD。

WF62A是使用Normally black VA LCD,因此有廣視角的特色,而且對比度非常好,因此非常適合使用在車載產品以及需要廣視角與高對比的產品運用。而且使用單色TFT模組的優點是驅動模組的技術不會像彩色TFT那麼複雜,但是顯示特性跟彩色TFT一樣優質。

WF62A不需外掛controller board可直接用MCU控制,WF62A模組的driver支援數種communication modes: 3 - or 4-line serial interface 與 8 -bit parallel interface compatible的標準 8080或6800模式,WF62A畫面顯示支援單色/4灰階/16灰階 mode的模式,值得一提的是,WF62A提供Sleep Mode設計,以上特性都可以依據使用者的產品系統作設計。

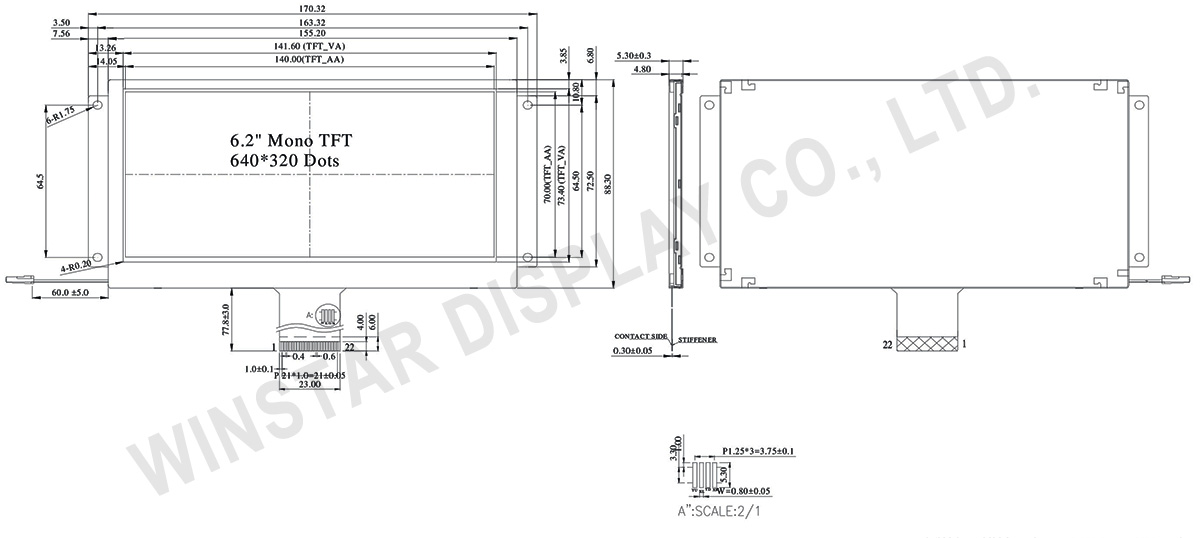

規格圖

WF62ATXGRDNN0 - 6.2 TFT LCD Display Module 640 x 320

產品規格

Pin功能定義

Pin 符號 功能說明
1 GND System ground
2 VDD Power Supply : +3.3V
3 NC No connect
4 A0 Data/Command select
5 /WR(R/W) Write strobe signal
6 /RD(E) Read strobe signal
7~14 DB0~DB7 Data bus
15 /CS Chip select
16 /RESET(RSTB) Hardware reset
17~18 IF0~IF1 Mode select
19~22 NC No connect

規格說明

項目 規格 單位
顯示尺寸(對角線) 6.2
點陣(解析度) 640 x 320 dots
模組尺寸 170.32 x 88.3 x 5.3 mm
有效區域 140 x 70 mm
點間距 0.21875 x 0. 21875 mm
LCD 類型 TFT, 正常黒, 透射性
視角 廣視角
長寬比 16:9
灰度 16 灰度 (4BPP)/ 4 灰度 (2BPP)/ 2 灰度 (1BPP)
驅動IC ST7511U
背光類型 LED, 正常白
觸控面板類型 無觸控面板
表面 亮面 (Glare)

最大絕對額定值

項目 符號 最小值 典型值 最大值 單位
工作溫度 TOP -20 +70
儲存溫度 TST -30 +80

電氣特性

項目 符號 條件 最小值 典型值 最大值 單位
LCM供電電壓 VDD 3.0 3.3 3.6 V
LCM供電電流 IDD 25 38 mA
耗電量 83 137 mW
